49-2000930 Rev. 3 61
Preparación para la instalación
PREPARACIÓN PARA LA INSTALACIÓN

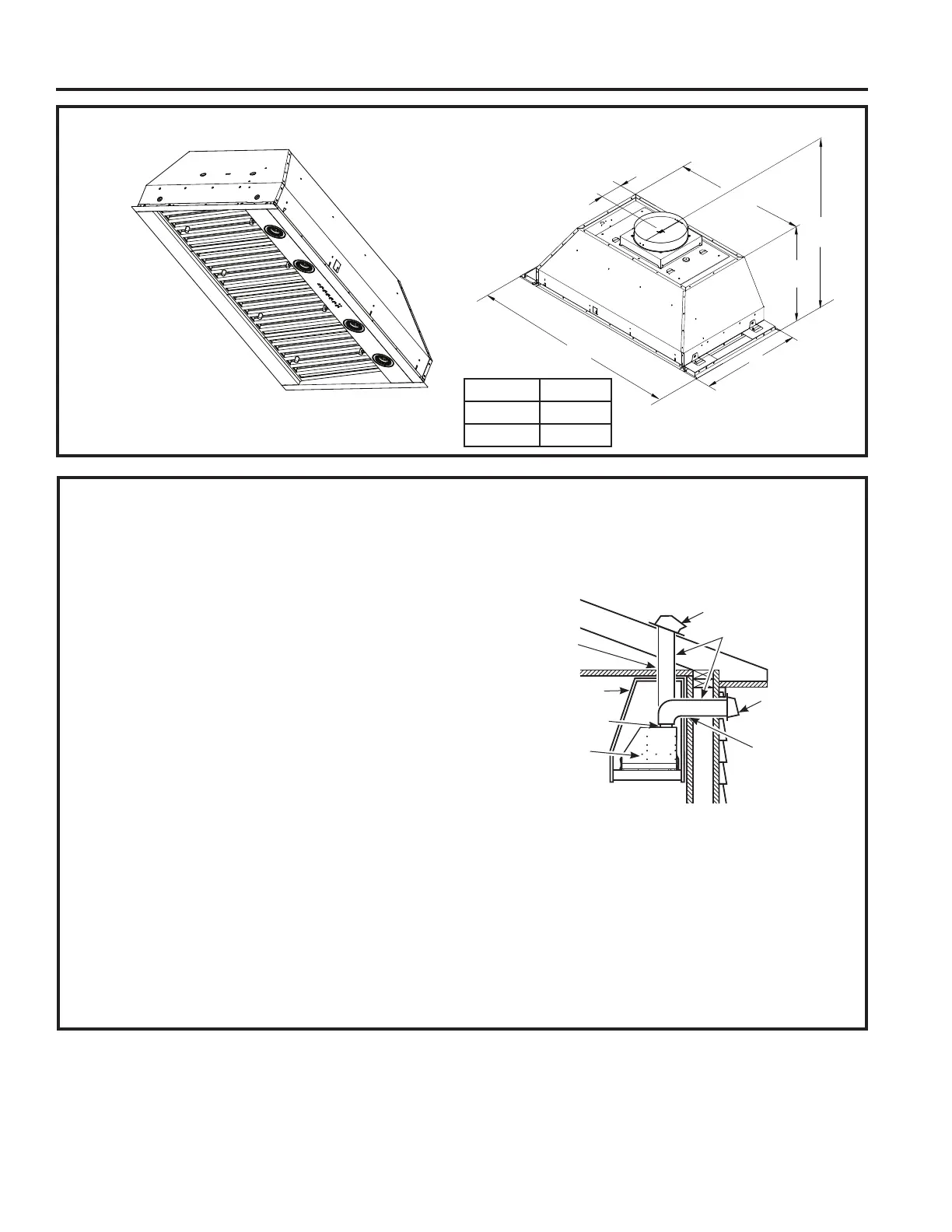

DIMENSIONES DEL PRODUCTO
El diseño varía de acuerdo
al modelo
Modelos A
UVC9420 39-11/16"
UVC9480 46-5/16"
15"
12 1/2"
A"
21 7/8"
7 5/8"
28 7/16"
PLANIFICACIÓN PREVIA
Planificación para la Instalación con Conducto
ŶEsta campana está diseñada para ventilarse en forma
vertical a través del cielorraso. Use un conducto circular
de 10”. Utilice codos suministrados en forma local para
ventilación horizontal a través de la pared trasera.
Ŷ8VHWXEHUtDVPHWiOLFDV~QLFDPHQWH
ŶDetermine la ubicación exacta de la campana
de ventilación.
ŶPlanifique el recorrido de la salida de ventilación hacia
el exterior. A fin de maximizar el rendimiento de la
ventilación del sistema de ventilación:
1. Minimice la longitud del conducto y el número de
transiciones y codos.
2. Mantenga un tamaño de conducto constante.
3. Selle todas las juntas con cinta para conductos a fin de
evitar pérdidas.
NOTA: No se recomienda una ventilación flexible. La
ventilación flexible crea una presión trasera y turbulencia del
aire que reduce el rendimiento significativamente.
Ŷ
Longitud máxima equivalente del conducto para 100 CFM:
150 pies para campanas de ventilación.
Ŷ Instale una tapa de pared o una tapa de techo con
regulador en la abertura externa. Solicite por adelantado
la cubierta de pared o el casquete de techo y cualquier
transición o longitud de conducto necesarios.
El sistema de ventilación puede desembocar a través del
techo o de la pared. Para ventilar a través de una pared,
es necesario un codo de 90° que se encuentre instalado
inmediatamente sobre la campana.
Marco de Pared y Cielo Raso para un Soporte Adecuado
Esta campana de ventilación es pesada y la estructura
del gabinete necesita soportar el peso de la carcasa
de inserción cargada. Se deberá proveer un soporte
estructural adecuado en todos los tipos de instalación.
Ŷ/DLQVWDODFLyQVHUiPiVIiFLOVLODFDPSDQDGH
ventilación es instalada antes que la superficie
de cocción.
Tapa del Techo
Conducto Redondo
Tapa de
Pared
Agregue Aislante
y/o Sellador
Agregue Aislante
y/o Sellador
Gabinete
Agregue cinta a
la junta
Campana
