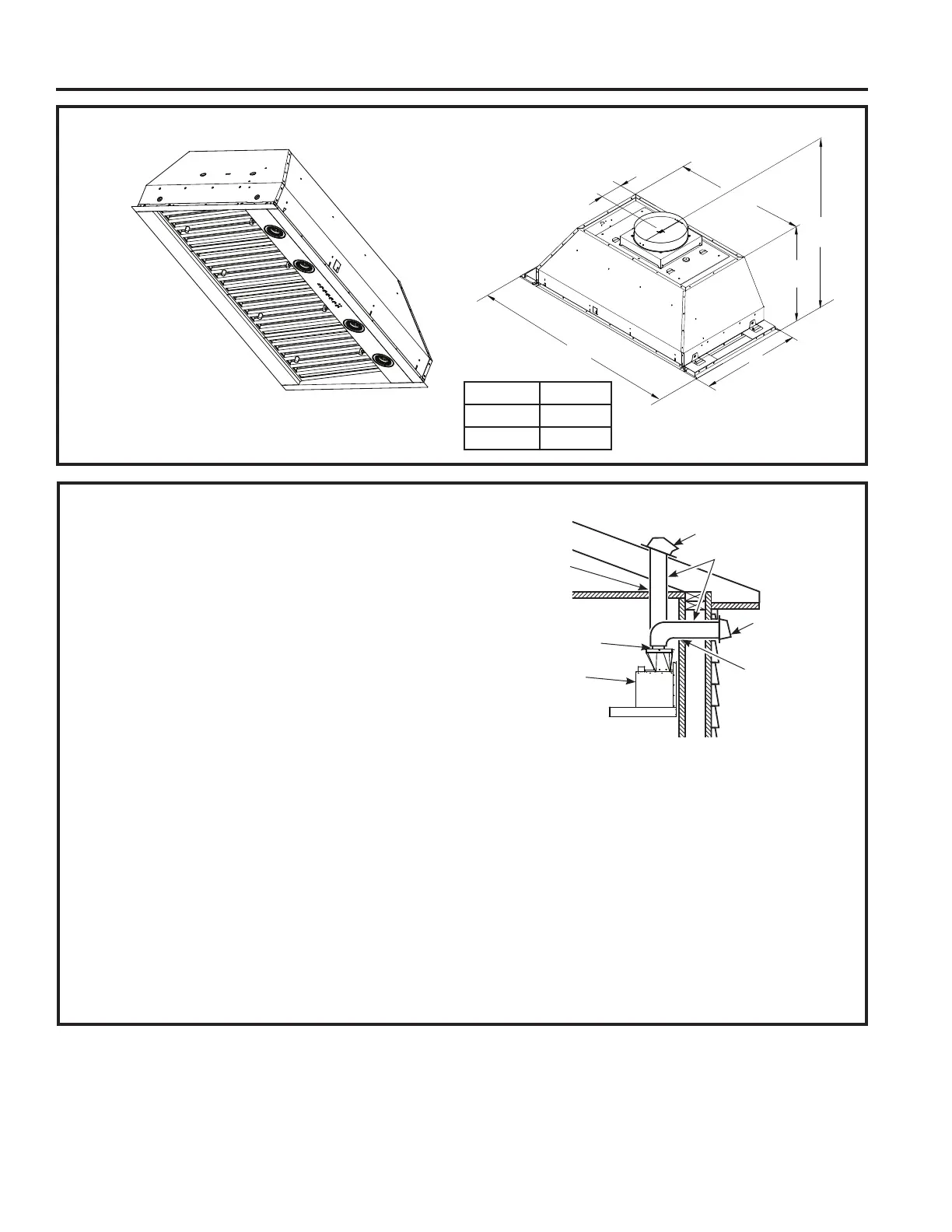

DIMENSIONS DU PRODUIT
La conception varie
selon le modèle
15"
12 1/2"
A"
21 7/8"
7 5/8"
28 7/16"
Modèle A
UVC9420 39-11/16"
UVC9480 46-5/16"
PLANIFICATION PRÉALABLE
Planification de l’installation des conduits
Ŷ&HWWHKRWWHHVWFRQoXHSRXUXQHYHQWLODWLRQYHUWLFDOH
à travers le plafond. Utilisez un conduit rond de 8 po.
Utilisez des coudes achetés localement pour ventiler
horizontalement à travers le mur arrière.
Ŷ8WLOLVH]GHVFRQGXLWVPpWDOOLTXHVVHXOHPHQW
Ŷ'pWHUPLQH]ODSRVLWLRQH[DFWHGHODKRWWH
ŶPlanifiez la trajectoire de l’évacuation vers l’extérieur. Pour
maximiser le rendement de la ventilation :
1. Minimisez la longueur de la canalisation et le nombre de
pièces de transition et de coudes.
2. Maintenez une taille de conduits uniforme.
3. Scellez tous les joints avec du ruban à conduits pour
empêcher les fuites.
REMARQUE : Une canalisation de conduits flexibles n’est
pas recommandée. Une canalisation flexible crée une
contre-pression et de la turbulence qui réduit sensiblement
le rendement.
Ŷ/RQJXHXUGHFDQDOLVDWLRQpTXLYDOHQWPD[LPDOHSRXU
pi.cu./min : 150 pieds pour les hottes de ventilation.
Ŷ,QVWDOOH]XQpYHQWGHWRLWRXPXUDODYHFUHJLVWUHVXU
l’ouverture extérieure. Achetez à l’avance un évent de toit ou
mural ainsi que toute longueur de conduits et de pièces de
transition.
La canalisation de ventilation peut se terminer à travers le
toit ou le mur. Pour ventiler à travers un mur, un coude de
GRLWrWUHLQVWDOOpLPPpGLDWHPHQWDXGHVVXVGHODKRWWH
Ossature du mur ou du toit pour un support adéquat
Cette hotte est lourde et la structure de l’enceinte doit
aussi supporter le poids de la gaine qui y est insérée. Un
support structural adéquat doit être fourni pour tous les types
d’installations.
Ŷ/¶LQVWDOODWLRQVHUDIDFLOLWpHVLODKRWWHHVWLQVWDOOpHDYDQWOD
table de cuisson.
Préparation de l'installation
PRÉPARATION DE L'INSTALLATION
Évent de toit
Conduit rond
Évent mural
Ajouter de
l’isolant et/ou du
calfeutrage
Ajouter de
l’isolant et/ou
du calfeutrage
Ajouter du ruban
au joint
Hotte
