10 49-2000894 Rev. 5

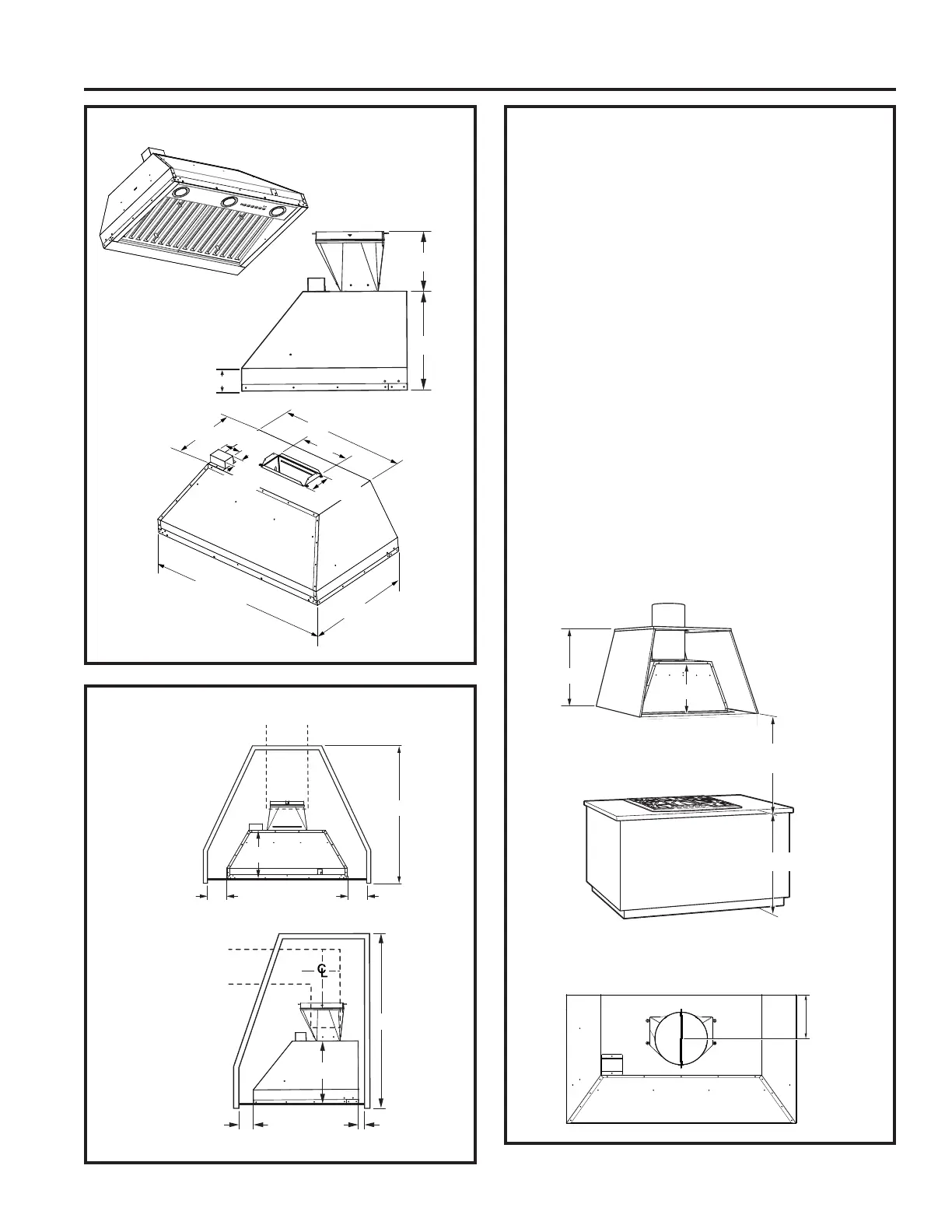

DIMENSIONS DU PRODUIT
PRÉPARATION DE L'ENCEINTE
12"
19-1/4"
18" or 24"
28-1/4" or
34-1/4"
4-1/4"
9"
1-15/16"
3-1/8"
1" 1"
11-1/2"
VUE FRONTALE
18-1/2" min.
6-15/16"
11-1/2"
3" 1"
VUE LATÉRALE
11-1/2"
29" min.
La conception varie selon
le modèle
DÉGAGEMENTS POUR
L’INSTALLATION
Cette hotte doit être installée entre le minimum requis de
24 po et le maximum recommandé de 36 po au-dessus
de la surface de cuisson.
Ŷ5HSRUWH]YRXVWRXMRXUVDX[LQVWUXFWLRQVGLQVWDOODWLRQ
de la table de cuisson ou de la cuisinière pour les
dégagements particuliers du produit.
REMARQUE : La hauteur d’installation doit être mesurée
à partir de la surface de cuisson jusqu’au bord inférieur
de la surface de l’enceinte.
REMARQUE : La norme UL exige que toute surface
combustible se trouve à un minimum de 30 po au-dessus
de la surface de cuisson. Les surfaces combustibles plus
basses peuvent être recouvertes afin de satisfaire les
normes.
ŶLa hauteur intérieure de l’enceinte personnalisée doit
être de 18 5/2 po au minimum pour une ventilation
verticale, et de 29 po minimum pour le recyclage de l’air.
Ŷ&HWWHKRWWHSHXWrWUHYHQWLOpHYHUVO¶H[WpULHXURXSDUXQ
dispositif à recyclage de l’air. Pour un fonctionnement
en recyclage de l’air, reportez-vous à la section
Planification de l’installation en recyclage de l’air.
Ŷ&HWWHKRWWHGRLWrWUHPRQWpHGDQVXQHHQFHLQWHRX
au-dessus d’un îlot.
REMARQUE : Le conduit d’évacuation sur la hotte est
plus proche de l’arrière de la hotte. Il est important de
planifier l’alignement du point de raccordement à la hotte.
*Minimum requis de 24 po
*Maximum recommandé de 36 po
Généralement 36 po
18-1/2" min.
11-1/2"
6-1/2"
Préparation de l'installation
PRÉPARATION DE L'INSTALLATION
1" = 2.5 cm
2-5/8"
