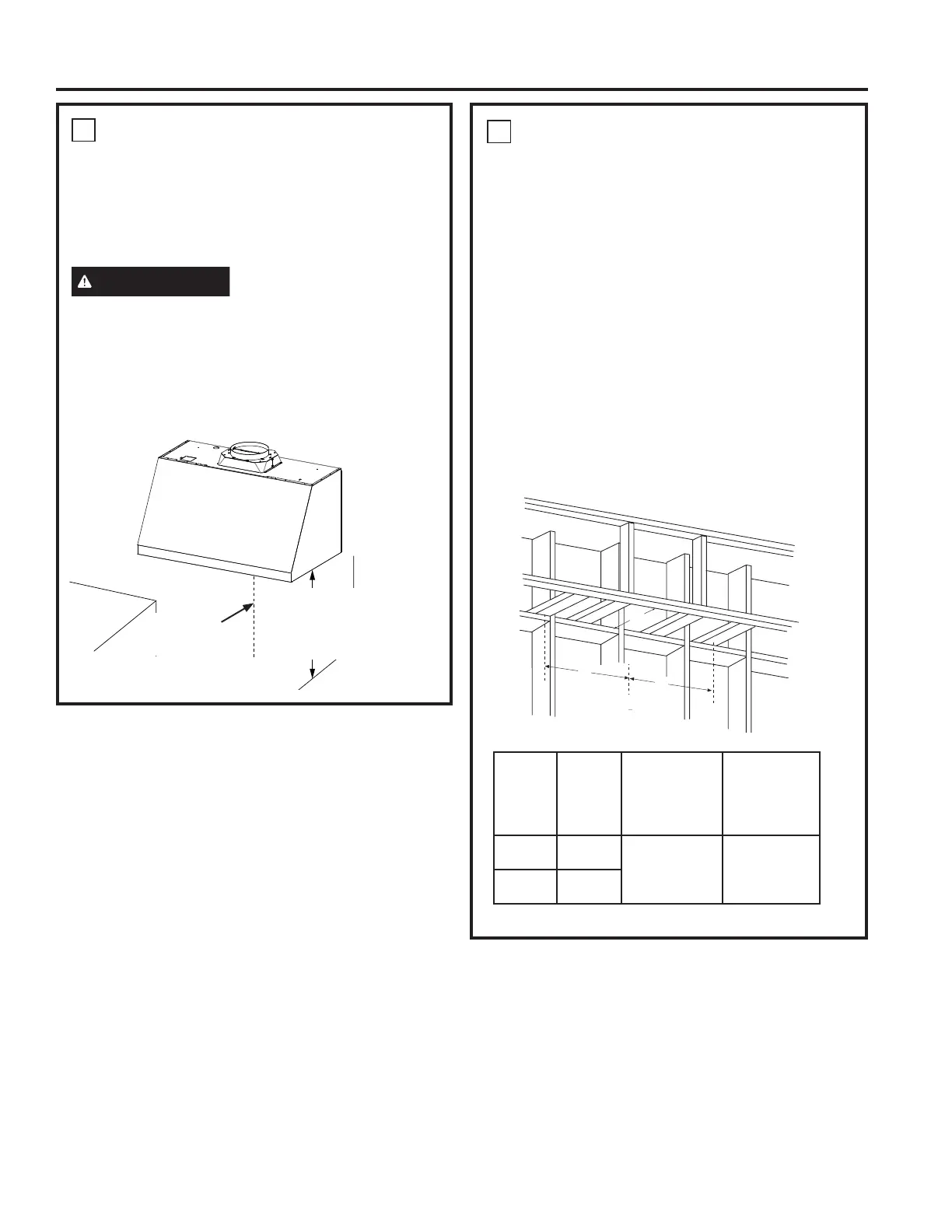

INSTALE LA CAMPANA EN LA
PARED
• Pase el cableado hogareño a través del tablero sobre la
parte trasera o superior de la campana.
• Levante la campana y coloque la misma sobre los
ganchos en la barra de instalación. Permita que la
campana se deslice hasta su posición.
ADVERTENCIA
Se requieren 2 personas para
levantar y posicionar la campana sobre el soporte de
montaje.
• Asegúrese de que la campana esté nivelada y centrada.
• Ajuste los tornillos de anclaje de pared (C) para finalizar
la instalación del cuerpo de la campana sobre la pared.
• Retire la tapa de la caja de empalmes dentro de la
campana.
Mínimo de 24” sobre la cocina
eléctrica o sobre la superficie
de cocción, o mínimo de 30”
sobre la cocina a gas o sobre
la superficie de cocción, y
máximo de 36” recomendado
Línea Central
del Espacio de
Instalación
INSTRUCCIONES DE INSTALACIÓN
Instrucciones de instalación
4
(Método de Montaje Alternativo)
INSTALE LA CAMPANA AL
SOFITO O GABINETE
SALTEE ESTE PASO SI USARÁ UN MÉTODO DE
MONTAJE DE PARED
IMPORTANTE: El marco del sofito o gabinete deberán
poder sostener 100 lbs. para los modelos de 30" y 36".
Cuando sea necesario, la campana podrá ser instalada
de modo que sea sostenida por el sofito o gabinete.
• El sofito deberá estar construido de vigas de 2”x4”.
• Use un nivel para dibujar la línea central de la superficie
de cocción o de la cocina.
• Continúe la línea central hacia delante en la parte
inferior del sofito.
• Instale los soportes de madera horizontales entre las
vigas de 2”x4”, a la distancia A hacia la izquierda y
derecha, de acuerdo con la siguiente tabla.
“A”
Línea
Central
hasta
la Viga
Central
“B”
Abertura para
el conducto de
la ventilación
superior
“C”
Abertura
para el
conducto de
la ventilación
trasera
Modelo
de 30”
8-3/4”
8-3/8” W x
11-1/4” H
10-1/2” W x
13-1/4” H
Modelo
de 36”
13-3/4”
B
A
A
C
