49-7000313 Rev. 0 21
Instrucciones de instalación
5

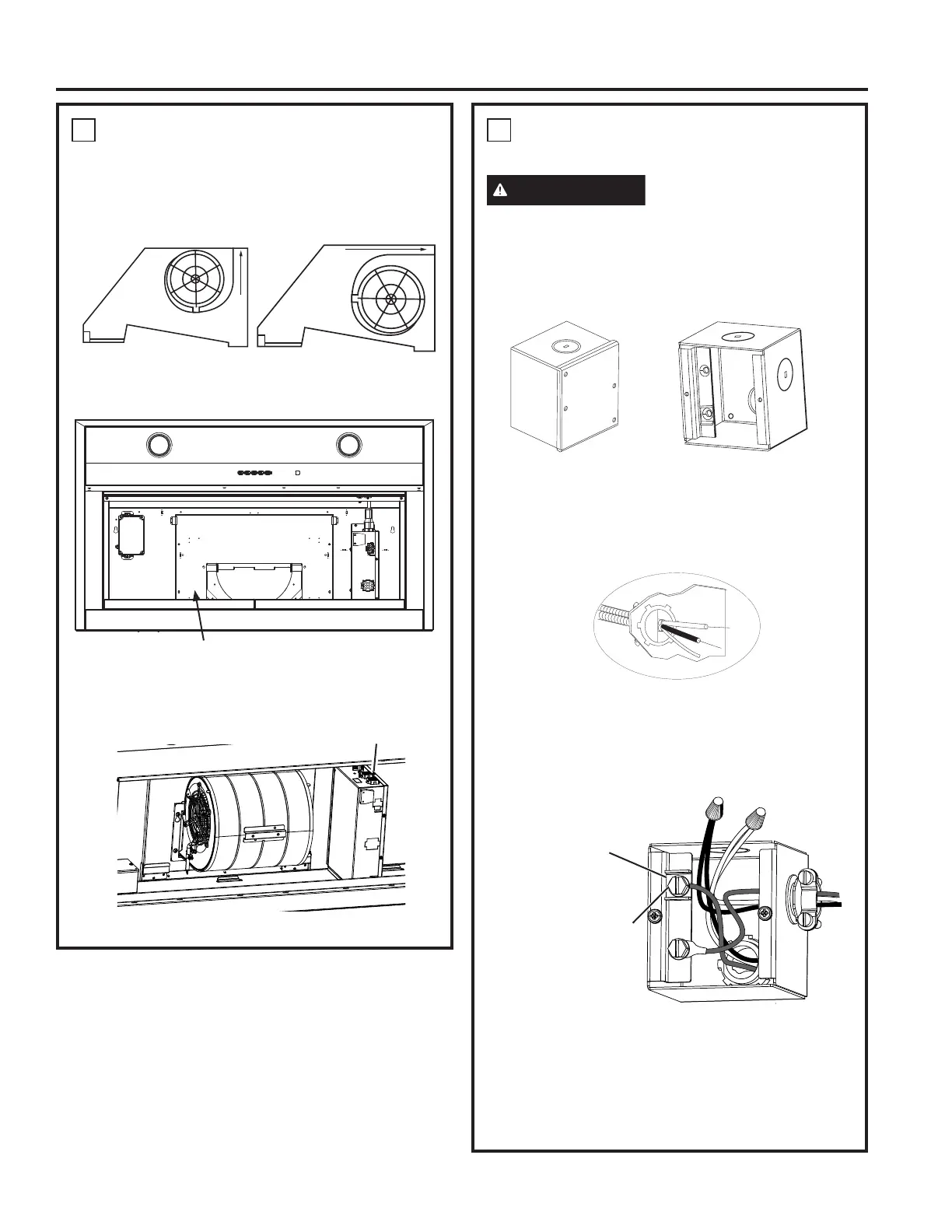

INSTALE EL MOTOR
I) Alinee la salida del motor con el regulador superior,
como se muestra en la Figura A para la ventilación
superior. En el caso de la ventilación trasera, gire el
motor 90° para que se alinee con el regulador trasero,
como se muestra en la Figura B.
II) Asegure el motor a la placa de montaje del mismo
usando los tornillos (D).
III) Enchufe el motor en la conexión correspondiente
sobre la unidad de control.
6
CONEXIÓN DE LA ELECTRICIDAD
Verifique que la corriente esté apagada en la fuente.
ADVERTENCIA
Si el cableado del hogar no tiene
2 cables con uno a tierra, el instalador deberá proveer una
conexión a tierra. Cuando el cableado hogareño sea de
aluminio, asegúrese de usar un compuesto antioxidante y
conectores de aluminio a cobre aprobados por UL.
• Retire la tapa de la caja de empalmes.
• Pase el cableado hogareño a través del tablero en la
parte superior o trasera de la campana y asegure el
mismo con un amortiguador de refuerzo.
• Use tuercas para cables de la lista de UL para conectar
los cables entrantes blanco con blanco y negro con
negro.
• Afloje el tornillo de conexión a tierra verde (con el
soporte de conexión a tierra) en la caja de empalmes.
Enrolle el cable hogareño de cobre sólido en dirección
horaria alrededor del tornillo de conexión a tierra verde
y sobre el soporte. De manera firme, ajuste el tornillo
sobre el rollo.
• Reemplace la tapa de la caja de empalmes y asegúrese
de que los cables no hayan sufrido pellizcos.
NOTA: Para una instalación con cables:
use la misma sólo con los kits de conexión de cables para
campanas de cocina que fueron investigados y que se
encontró que su uso es aceptable con este modelo de
campana para cocina.
Ventilación Superior
Figura A
Ventilación Trasera
Figura B
Instalación de la Ventilación Vertical
Ubicación de la conexión
correspondiente del motor
Placa de Montaje del Motor
INSTRUCCIONES DE INSTALACIÓN
Soporte de
Conexión a Tierra
Tornillo Verde de
Conexión a Tierra
