6.1. Montaggio su portapacchi
Fissare la luce posteriore
1
al portapacchi utilizzando le due viti esagonali
3
(distanza tra i
bulloni 50 mm).
Il catadiottro posteriore
2
può essere montato insieme alla luce posteriore. A tale scopo, fissare
il riflettore alle viti esagonali
3
della luce posteriore
1
e avvitare i componenti al portapacchi.
IMPORTANTE: assicurarsi che il riflettore sia allineato correttamente, vedere lo schizzo 2.
Se a causa della sua struttura la luce posteriore
1
non si adatta al portapacchi, è possibile
spostare la luce posteriore
1
verso l‘alto utilizzando la piastra adattatrice
4
.
A tale scopo posizionare la piastra adattatrice
4
sulle viti a testa esagonale
3
del fanale
posteriore
1
e avvitarla in modo che la parte più larga della piastra adattatrice sia rivolta verso
il basso.
Quindi collegare le viti e i dadi di montaggio della piastra adattatrice al portapacchi.
!
Utilizzando la piastra adattatrice è possibile montare la luce posteriore
1
sul portapacchi con
una distanza tra le viti di 50 mm .
Stringere i dadi solo così strettamente che la luce posteriore
1
non possa scivolare o cadere.
Se a causa della struttura della bicicletta o del portapacchi le viti esagonali montate
3
sulla luce
posteriore non fossero sufficienti, è possibile sostituirle (vedere 6° schizzo di montaggio 3).
A tale scopo rimuovere le due viti T10
5
sul lato inferiore del fanale posteriore
1.2
e separare il
fanale posteriore
1
nelle parti superiore e inferiore.

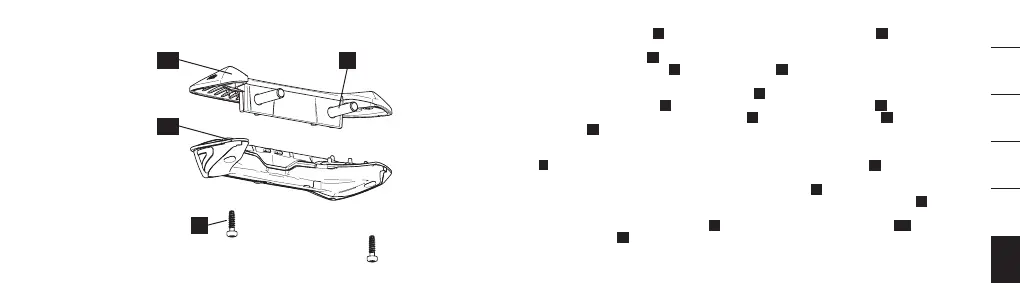

Schizzo 3
1.1
1.2
5
3
Parte superiore
fanale posteriore
Parte inferiore
del faro posteriore
Viti T10
Viti esagonali
