Procédez au montage soigneusement. Évitez absolument toute forme de

choc ou de chute. La serrure ne doit être ni graissée ni huilée.

Pour le montage procédez ainsi:

1 Estimation approximative de l’épaisseur de la porte (ferrures

comprises)

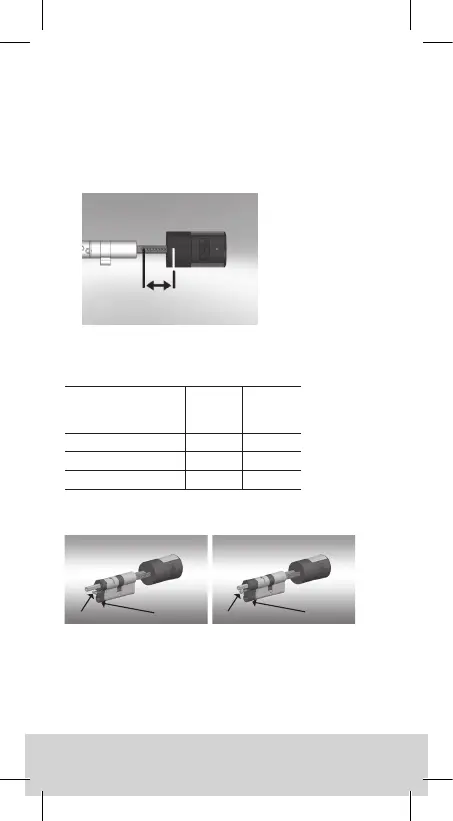

2 Retirez le bouton extérieur de l’axe et faites glisser le bouton intérieur

sur les encoches (à 2,85 mm d’intervalle) pour obtenir la position

souhaitée.

Bouton intérieur

Course de réglage 30mm

Représentation

schématique

Bouton intérieur

3 Selon l’épaisseur de la porte vous pouvez poser des adaptateurs sur la

face extérieure pour obtenir un meilleur guidage de la clé de secours.

Les combinaisons suivantes sont possibles:

Distance vis de  xation

– ferrure côte extérieur

(en mm)

Adapta-

teur 1

Adapta-

teur 2

< 43 – –

X : Sélection

–: pas prévue

44 – 53 X –

54 – 60 X X

Tab. 1: Distance vis de  xation – ferrure (en mm) côte extérieur et

adaptateurs requis.

2,9 × 16 Adaptateur 2

M2 × 10 Adaptateur 1

Schéma de montage de l‘adaptateur

secuENTRY pro 7116 Duo Français | 31
