Burg Wächter secuENTRY active 7700 handleiding
Handleiding
Je bekijkt pagina 5 van 19

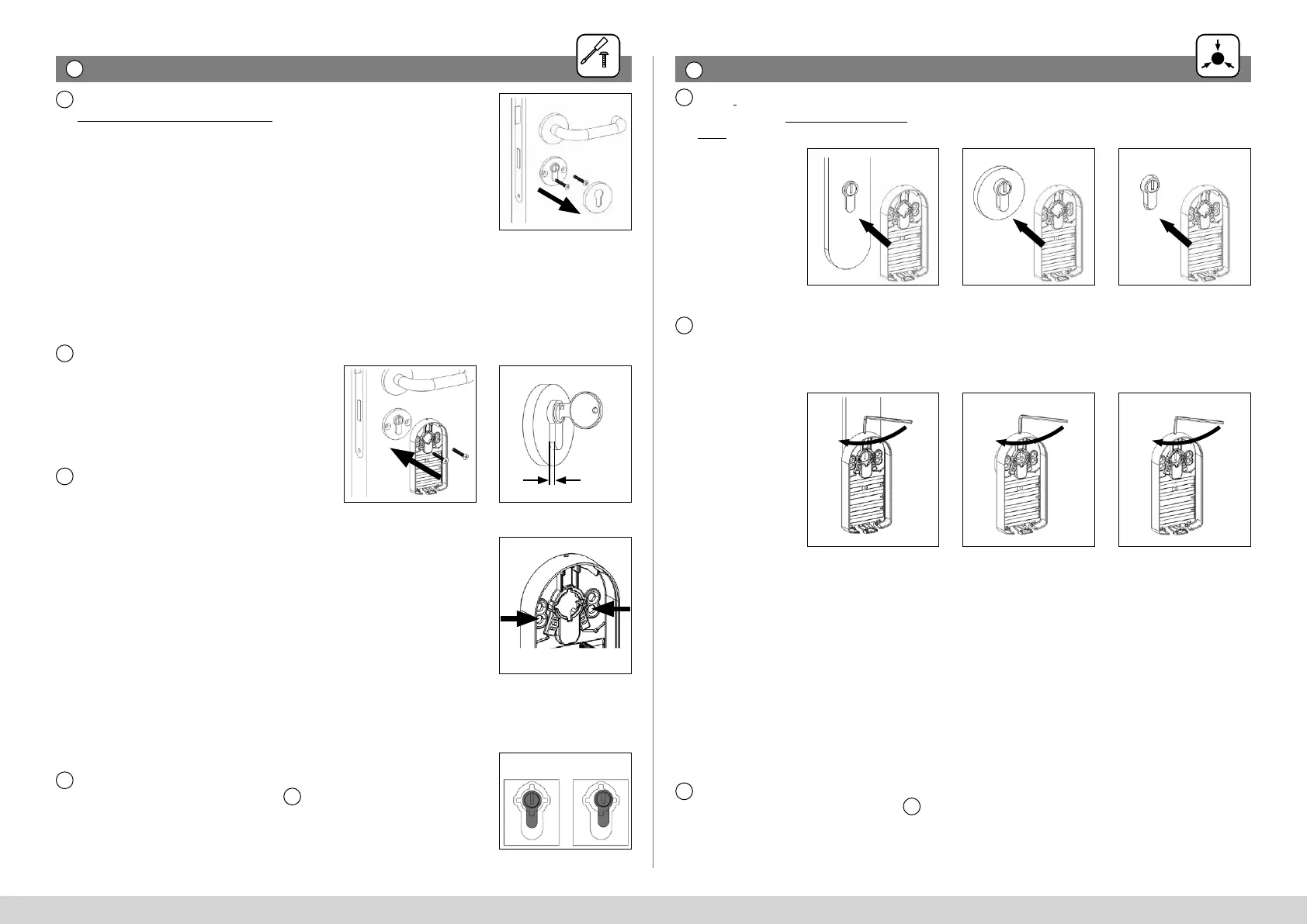

Schroefverbinding (zonder boren)
3
Verwijder de afdekking van de rozet
aan de binnenzijde van de deur.
Meestal is deze er alleen op 'vastgeklikt'
om de rozetschroeven te verbergen.
Bij een eenzijdige rozet aan de binnen-
zijde zonder afdekking of met direct
zichtbare schroeven kan deze stap
worden overgeslagen.
Verwijder de rozetschroeven. Let erop
dat uw buitenrozet en/of uw buitengar-
nituur niet van de deur valt en bescha-
digd raakt. Bevestig ze vooraf op de
deur met een strook kleefband om te
voorkomen dat ze valt.
Schuif aan de binnenzijde van de deur
de basis over de cilinder door deze in de
opening van de basis te leiden (Afb.2).
De cilinder mag niet te ver uitkragen
(Afb.3), zodat de basis zonder ver-
vorming of tussenruimte kan worden
aangedrukt of vastgeschroefd.
Schroef de basis vast met de twee
eerder verwijderde rozetschroeven
(Afb.4). Kies hiervoor de twee onderste
bevestigingsgaten in de basis.
Opmerking: Let er op dat de basis
direct tegen het schroefoppervlak
ligt en dat er geen ruimte onder de
schroefpunten overblijft. De basis mag
bij het aantrekken van de schroeven
niet verbuigen. Als dit niet te vermijden
is, moet u een van de andere montage-
varianten kiezen.
Opmerking:
Bij vlak aansluitende cilinders, moet de
rol van de cilinder zoals weergegeven
(Afb.5) gecentreerd in het midden van
de opening uitgelijnd zijn.
Ga naar het hoofdstuk 'Montage van
de motorunit'. Ga verder met punt
7
van deze handleiding.
3.1
3.2
3.3
3.4
Afb.1
Afb.4
Afb.2
!
!
P
O
Afb.5
Afb.3
0-4 mm
Afb.3
Afb.6
Afb.2
Afb.5
Afb.1
Afb.4
Let op: Na de eerste montage contro-
leert u na ongeveer 72 uur de klemver-
binding en haalt u deze indien nodig
aan (handvast, max. 0,5Nm).
Let op: Door bewegingen van de
klemverbinding, bijvoorbeeld bij een
batterijwissel, kan deze na verloop van
tijd losraken. Controleer daarom na elke
batterijwissel of het motorslot goed
vastzit en draai de schroefverbinding
indien nodig aan.
Ga naar het hoofdstuk 'Montage van
de motorunit'. Ga verder met punt
7
van deze handleiding.
!
!
4.3
Draai de klemverbinding aan de
bovenzijde van de basis handvast aan
(max. aandraaimoment ca. 0,5Nm)
(Afb.4, 5, 6).
Let er bij het aandraaien van de klemverbinding
op dat de basis niet kantelt en in nabijheid van
de cilinder netjes parallel wordt aangedrukt.
4.2
Klemverbinding
4
Schuif de basis over de uitkragende
cilinder aan de binnenzijde van de
deur (Afb.1, 2, 3).
4.1
5 I Nederlands secuENTRY active 7700
