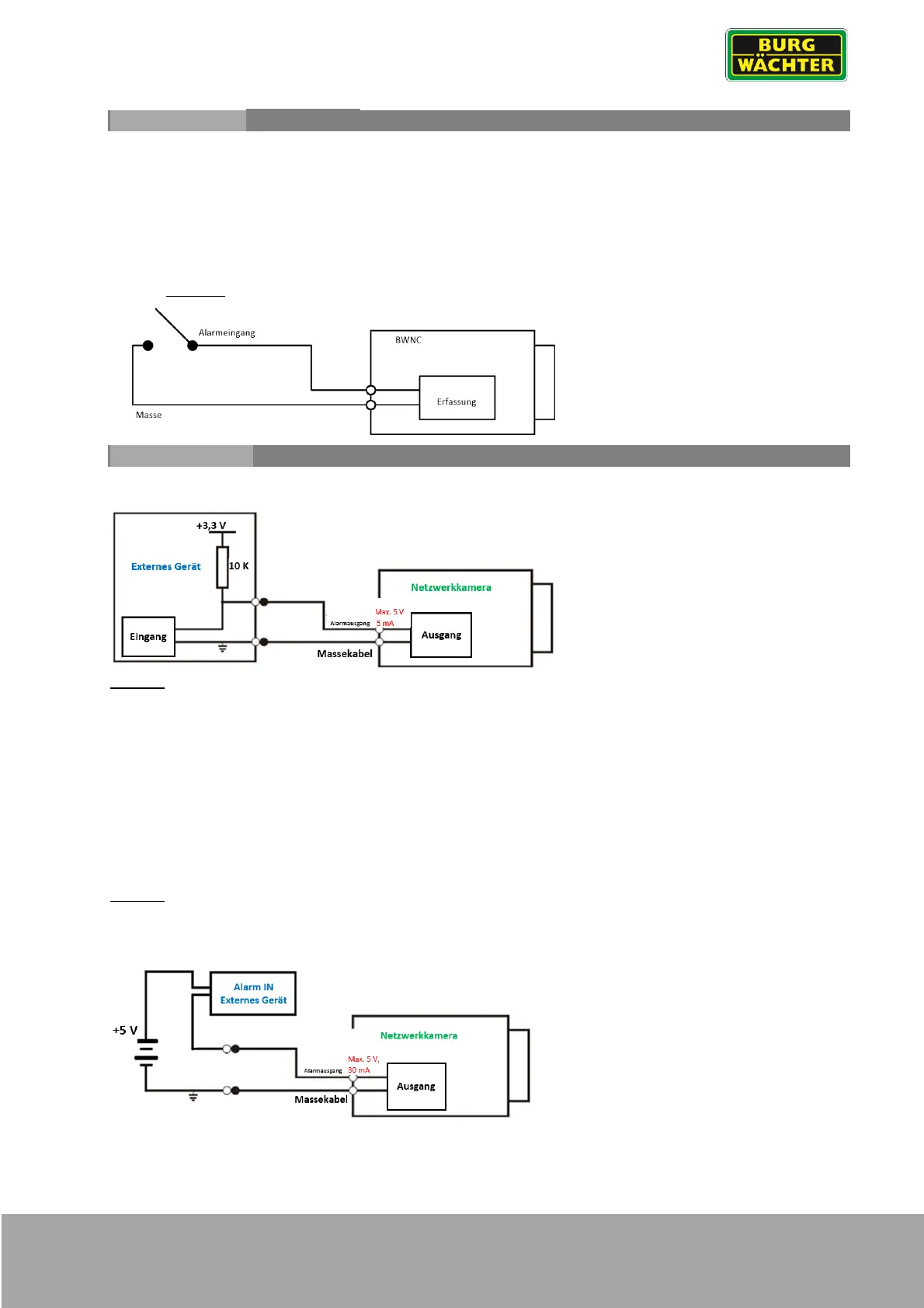

BWNC-442RINA DEUTSCH ENGLISH | 3
Alarm Eingang / Alarm Input
Der Eingang der Kamera unterstützt zwei Modi (keine Einstellungen nötig)
1. Potentialfrei
Ist das Eingangssignal offen oder auf Masse gezogen, kann das Gerät den Status des
Alarmeingangs erfassen. Dies bietet sich an, wenn die Gegenseite einen Relaisausgang hat.
2. Potentialgesteuert
Ist das Eingangssignal z.B. an =3,3Vdc angeschlossen, erfasst das Gerät eine logische „1“. Ist der
Pegel kleiner =0,8Vdc, erfasst das Gerät eine logische „0“.
Hinweis: Max. Eingangsspannung: =5Vdc.
Alarm Ausgang / Alarm Output
Bitte berücksichtigen Sie die max. zulässigen Ströme und Spannungen bei Ihren Planungen.
Beispiel 1: Alarmausgang mit H-Level und L-Level Pegeln.
Hinweis:
Der Alarmausgang ist Potentialfrei. D.h. ein Pull-Up-Widerstand muss extern angeschlossen
werden.
Der max. externe Pegel darf =5Vdc nicht überschreiten, die max. zulässige Anschlussstromstärke
beträgt 5mA.
Ist der Signal-Pegel kleiner als =0,8Vdc so wird das Signal als logische 0 erkannt.
Beispiel 2: Alarmausgang als Schalter
Der Alarmausgang dient der Versorgung des externen Schaltkreises.
Hinweis:
Die Verwendung eines externen Relais wird bei Abweichungen empfohlen.
Die max. Stromstärke darf 30 mA nicht überschreiten, die max. Spannung beträgt =5Vdc
