Seite 15
Bedienungsanleitung DE DOC-000001
Der ATEM Mini / Extreme wird von oben in die dafür vorgesehene Aussparung
eingeschwenkt und mit den beiliegenden C-Schienen befestigt. Zuerst alle Ka-
bel am ATEM Mini / Extreme einstecken (Bild 12). Diese sind alle analog zum
Aufdruck am ATEM Mini / Extreme beschriftet. Halten Sie den ATEM Mini / Ex-
treme mit einer Hand und ste-
cken Sie die Kabel beginnend mit
den Mikrofonanschlüssen von
links nach rechts ein.
Hinweis: Ziehen Sie auf keinen Fall
mit Kraft an den Kabeln, diese könn-
ten dadurch beschädigt werden.
Das Einsetzen des ATEM Mini / Ex-
treme geschieht durch Ein-
schwenken der Rückseite in die
Aussparung (Bild 13).
Aufgrund der vielen Kabel, die
gleichzeitig eingesetzt werden, kann es notwendig sein, diese einzeln unter
leichter Verdrehung, Stück für Stück einzuführen. Achten Sie darauf, dass die
Kabel genügend Raum haben, um ohne großen Gegendruck unter der Abde-
ckung ihren Platz zu nden.
Hinweis: Arbeiten Sie vorsichtig und drücken Sie auf keinen Fall mit Kraft den
ATEM Mini in die Aussparung! Sollten Sie einen zu großen Gegendruck spüren oder
die Deckplatte sich unter dem Druck der Kabel verformen, entnehmen Sie den
ATEM Mini / Extreme vorsichtig und sortieren Sie die Kabel erneut bis sich der
ATEM Mini / Extreme ohne großen Gegendruck in die Aussparung einsetzen lässt. Ggf.
müssen Sie diesen Vorgang mehrfach wiederholen, bis der ATEM seinen druckfreien
Sitz ndet.
Beim ATEM Extreme ist der Gegen-
druck beim einsetzen aufgrund der
annähernd doppelten Kabelanzahl
entsprechend höher. Beachten Sie
aber auch hierbei die oben genann-
ten Bedingungen für die Montage.
Legen Sie die beiden ATEM C-
Spanner auf den ATEM Mini / Ex-
treme auf und verschrauben Sie
diese mit einen Kreuzschlitz-
(Bild 14) ATEM Mini mit C-Spannern ver-
schrauben
(Bild 13) ATEM Mini einschwenken
DE
EN
FR
IT
ES
Seite 14
BSS-Streaming Service BSS-Case

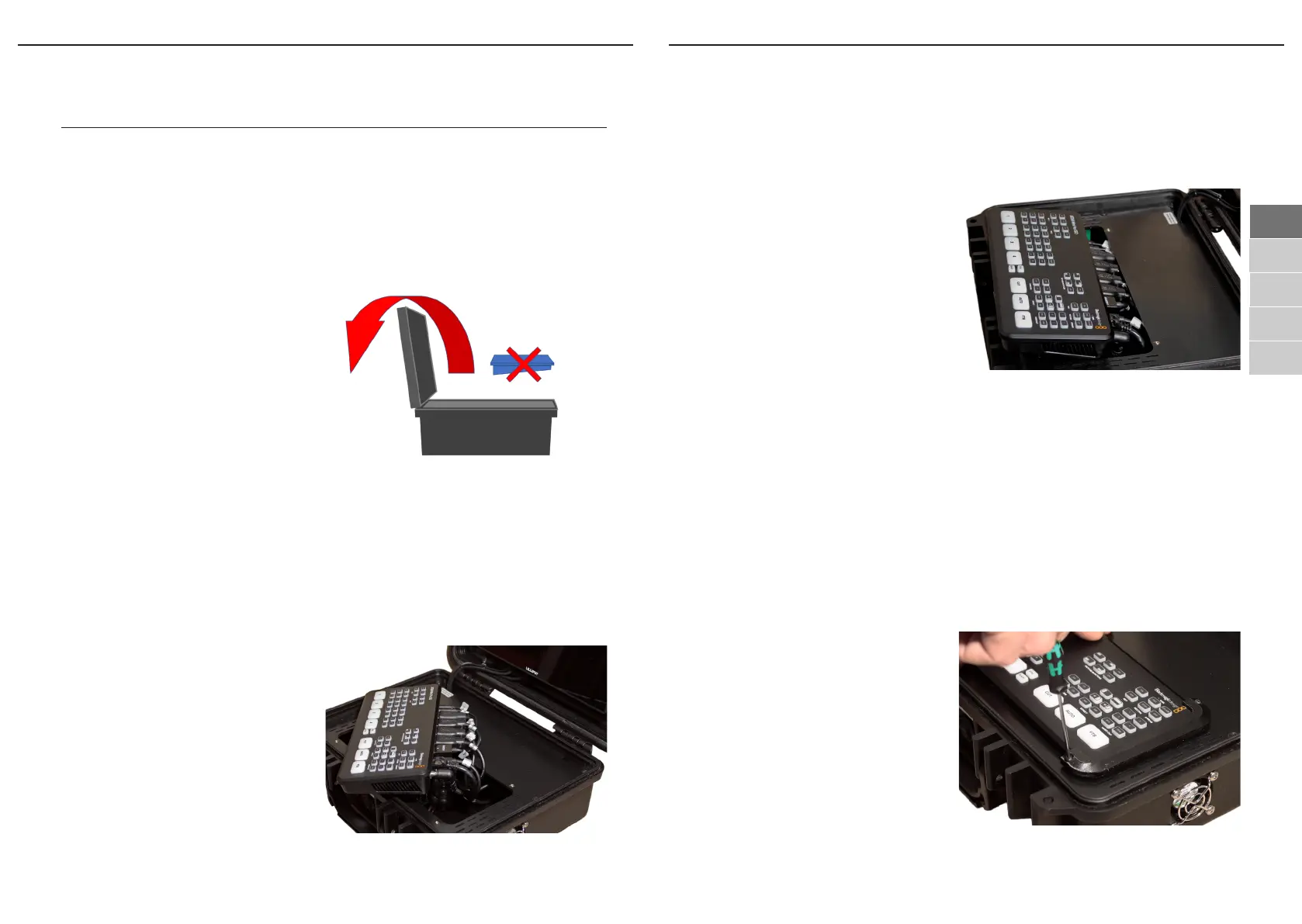

Einbau des ATEM Mini / Extreme
Sicherheitshinweis: Ziehen Sie vor allen Arbeiten am BSS-Case den Netzstecker
aus der Steckdose!
Greifen Sie bei geönetem Einbauschacht nicht an die verbauten Elektronikkom-
ponenten. Diese können auch bei abgezogenem Netzstecker noch für lange Zeit
Spannung führen und einen elektrischen Schlag verursachen.
Kippgefahr: Beim Selbsteinbau
des ATEM Mini Extreme besteht
nach dem önen des Deckels in
seiner Endlage akute Kippgefahr.
Erst nach Einbau des ATEM Mini
erreicht das Case die ausgewoge-
ne Schwerpunktlage. (Bild 11)
Halten Sie daher beim önen des
Deckels, bis zum abgeschlosse-
nen Einbau der ATEM Mini Extre-
me, unter zur Hilfenahme einer
zweiten Person, das Case in sei-
ner waagrechten Lage.
Der Einbau des ATEM Mini erfordert technisches Verständnis und etwas hand-
werkliches Geschick. Bitte wenden Sie sich an unseren Service, sollten Sie beim
Einbau Unterstützung benötigen.
Benötigtes Werkzeug: Kreuzschlitzschraubendreher, Größe PH1
Anstecken der Kabel
Entfernen Sie zuerst alle Trans-
portsicherungen und Schutzab-
deckungen aus der Einbau-Auss-
parung. Entfernen Sie mit dem
Schraubendreher die beiden C-
Spanner (6x M3x8 ATEM Mini
Case / 8x M3x8 ATEM Extreme
Case ), die rechts und links der
Aussparung montiert sind.
(Bild 12) Kabel am ATEM Mini einstecken
(Bild 11) Kippgefahr bei nicht ein-
gebautem ATEM Extreme
