ZB80M
n
ZB110M Guide d’installation
Page 5
3
4
1
2
BE0027

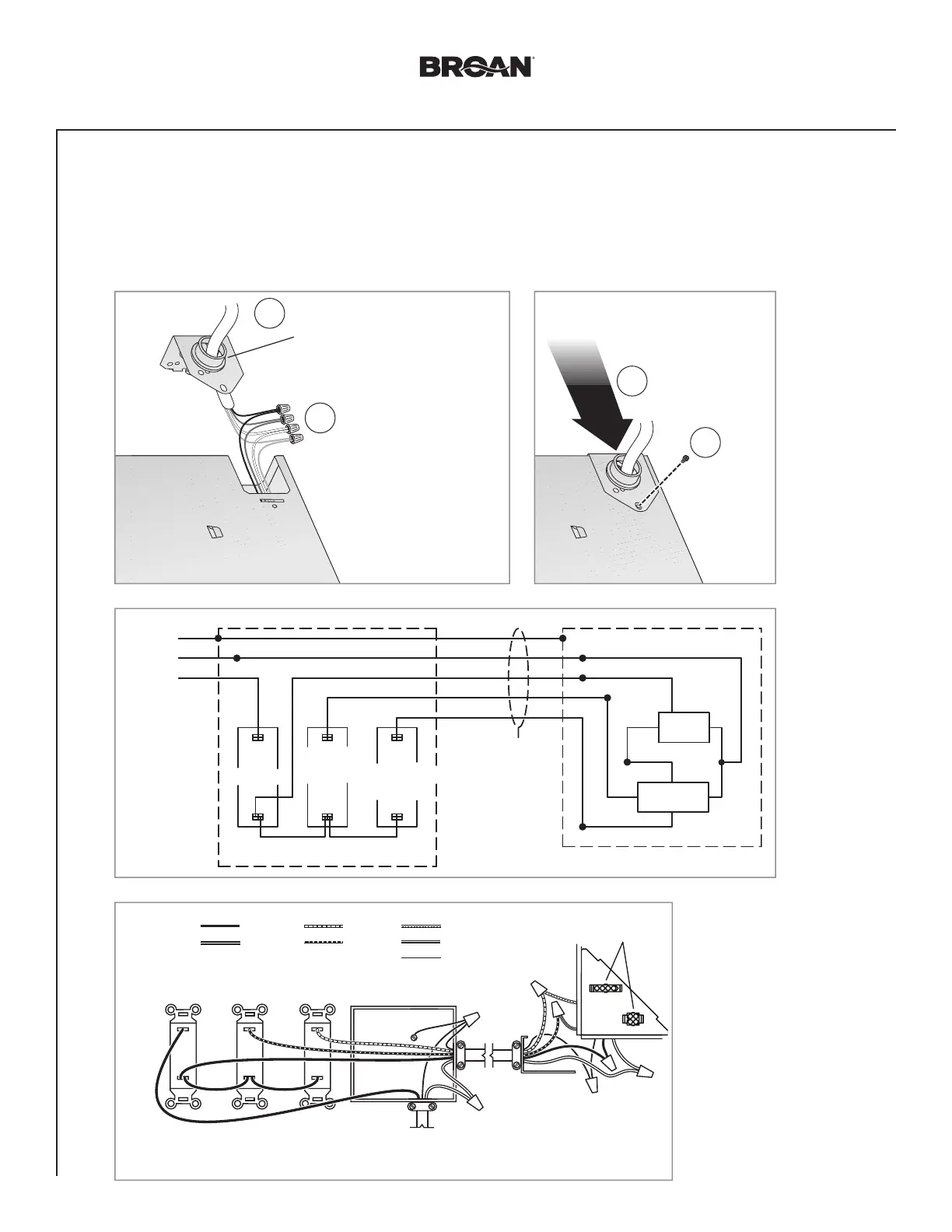

Installation dans une construction neuve
5
Raccorder les fils et installer la plaque de câblage
• Acheminer les fils 120V CA à l’emplacement de l’installation.
• Raccorder les fils à la plaque de câblage fournie dans le sachet de pièces à l’aide de connecteurs homologués UL.
• Raccorder les fils tel qu’il est indiqué au schéma de câblage.
Vis du
sachet
de pièces
Fixer le collier à la plaque de
câblage. La plaque de câblage
s’installe à l’extérieur du boîtier,
d’un côté comme de l’autre.
Raccorder les fils.
NOIR
BLANC
NOIR
ORANGE
BRUN
PRINCIPAL
INTERRUPTEUR
MANUEL-
MARCHE
Mise à
la terre
BLANC
NOIR
BLEU
LIGNE
D’ENTRÉE
DE 120 VCA
INTERRUPTEURS STANDARDS
OU MULTIFONCTION
ROUGE
14/4
(
SI TOUTES
LES OPTIONS
D’INTERRUPTEUR
SONT UTILISÉES
)
INTERRUPTEUR
CAPTEUR/
COMMANDE
ROUGE
Mise à
la terre
BLANC
NOIR
VENTILATEUR
CONTRÔLE
DU CAPTEUR
INTERRUPTEUR
PRINCIPAL
MARCHE/ARRÊT*
INTERRUPTEUR
MANUEL*
RÉCEPTACLES
BOÎTIER
D’INTERRUPTEURS
NOIR
BLANC
ROUGE
BLEU
INTERRUPTEUR
DE COMMANDE
DU CAPTEUR*
Mise à la terre
(VERT ou nu)
ORANGE
BRUN
LIGNE D’ENTRÉE
DE 120 VCA
* Acheter séparément
PLAQUE
DE CÂBLAGE
BE0034F
• Voir la sec-
tion FONC-
TIONNEMENT
à la page 26
pour tous les
détails.
• L’interrupteur
MAÎTRE ac-
tionne ou arrête
le ventilateur
aux fins de
l’entretien et du
nettoyage.
• L’interrupteur
CAPTEUR/
COMMANDE
met le contrôle
de mouvement
automatique sur
Marche/Arrêt.
• L’interrupteur
MANUEL-
MARCHE ac-
célère la vitesse
du ventilateur
pour offrir le
débit d’air certi-
fié.
• Les interrupteurs MAÎTRE et
CAPTEUR/COMMANDE peu-
vent être combinés (voir page
24).
• Les interrupteurs MAÎTRE et le
CAPTEUR/COMMANDE peu-
vent être placés ensemble ou
séparément à un endroit où ils
ne seront pas facilement acces-
sibles pour l’utilisation quotidi-
enne; il se peut qu’ils doivent
être étiquetés et être situés à
un endroit permettant de voir le
ventilateur pour être conformes
aux codes locaux et nationaux.
