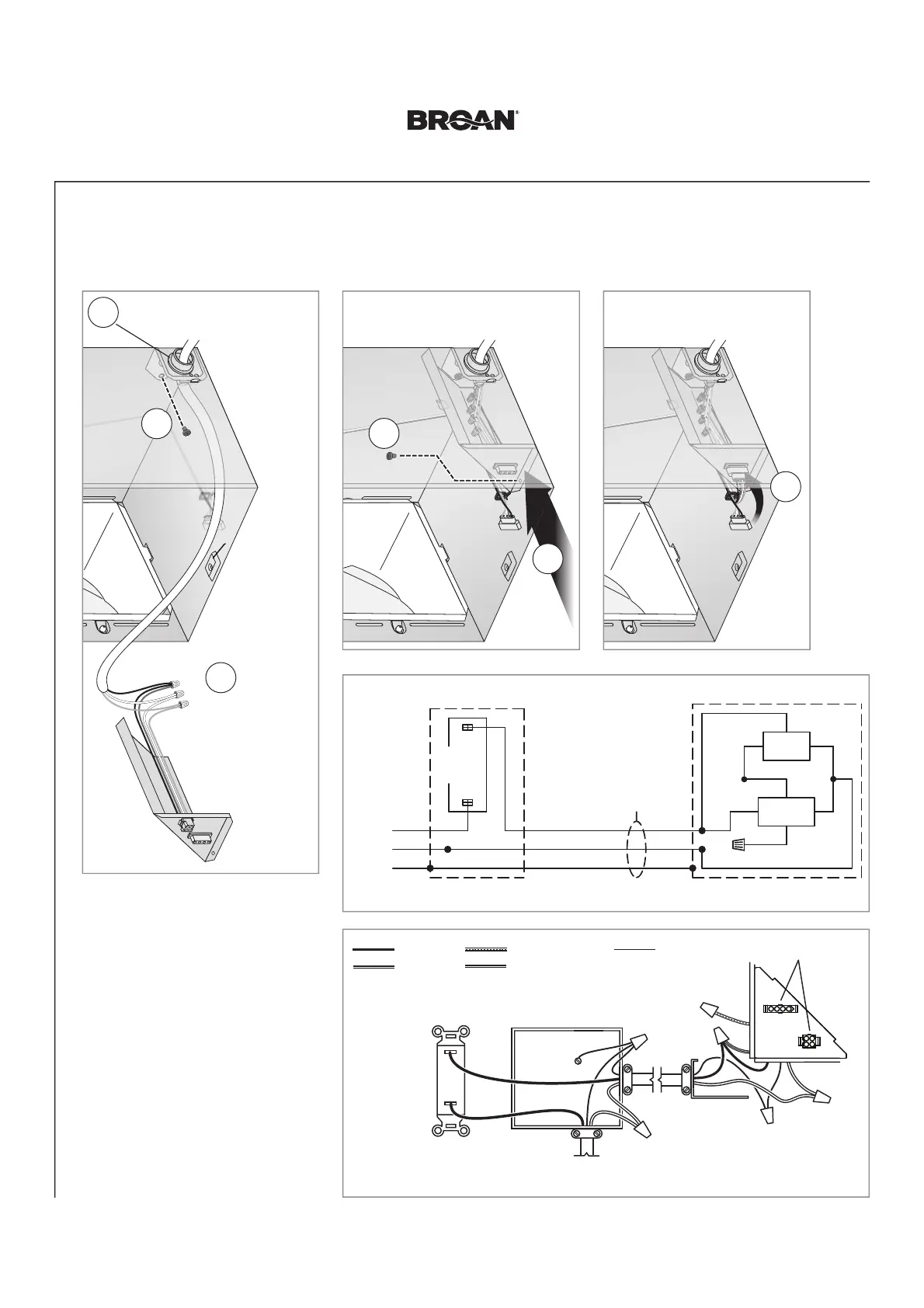

Guía de instalación del ventilador ZB110H
Página 10
2
1
4
5
6
3
Instalación de conversión
11
Instale la placa de agujero ciego, conecte los cables y reinstale
el panel de cableado
Tornillo
de la bolsa
de piezas
Acople la abrazadera para cables
a la placa de agujero ciego. La
placa de agujero ciego
se monta en el
interior de la
cubierta y
puede
orientarse en
la dirección
que se
desee.
Conecte
los cables
Tornillo
extraído
en el paso 6
• Use conectores aprobados por UL para fijar el cableado a la placa de agujero ciego incluida en la bolsa de piezas.
• Conecte los cables tal como se ilustra en el diagrama de cableado.
VENTILADOR
SENSOR/
CONTROL
NEGRO
BLANCO
NEGRO
NARANJA
INTERRUPTOR
DE PARED
MAESTRO
TIERRA
BLANCO
NEGRO
TIERRA
BLANCO
NEGRO
CAFÉ
120 VCA
LÍNEA DE
ENTRADA
14/2
ROJO
INTERRUPTOR
DE PARED
MAESTRO*
PLACA DE
AGUJERO CIEGO
RECEPTÁCULOS
LÍNEA DE
ENTRADA DE 120 VCA
CAJA DEL
INTERRUPTOR
NEGRO
BLANCO
* Se compra por separado
TIERRA
(Verde o sin
aislamiento)
ANARANJADO
MARRÓN
• Vea los detalles de la sección
FUNCIONAMIENTO en la página 26.
• El interruptor MAESTRO enciendala
el sistema de ventilador junto con el
control de humedad, y los apaga para
fines de limpieza y mantenimiento.
• Se puede usar el modo alterno para
aumentar manualmente el flujo de
aire de funcionamiento del ventilador
a un nivel certificado.
• El interruptor MAESTRO se puede
colocar donde no se pueda tener
acceso fácilmente para uso diario;
tal vez sea necesario etiquetarlo
y colocarlo donde no se pueda
encender sin ser visto desde el
ventilador para cumplir con los
códigos locales y nacionales.
