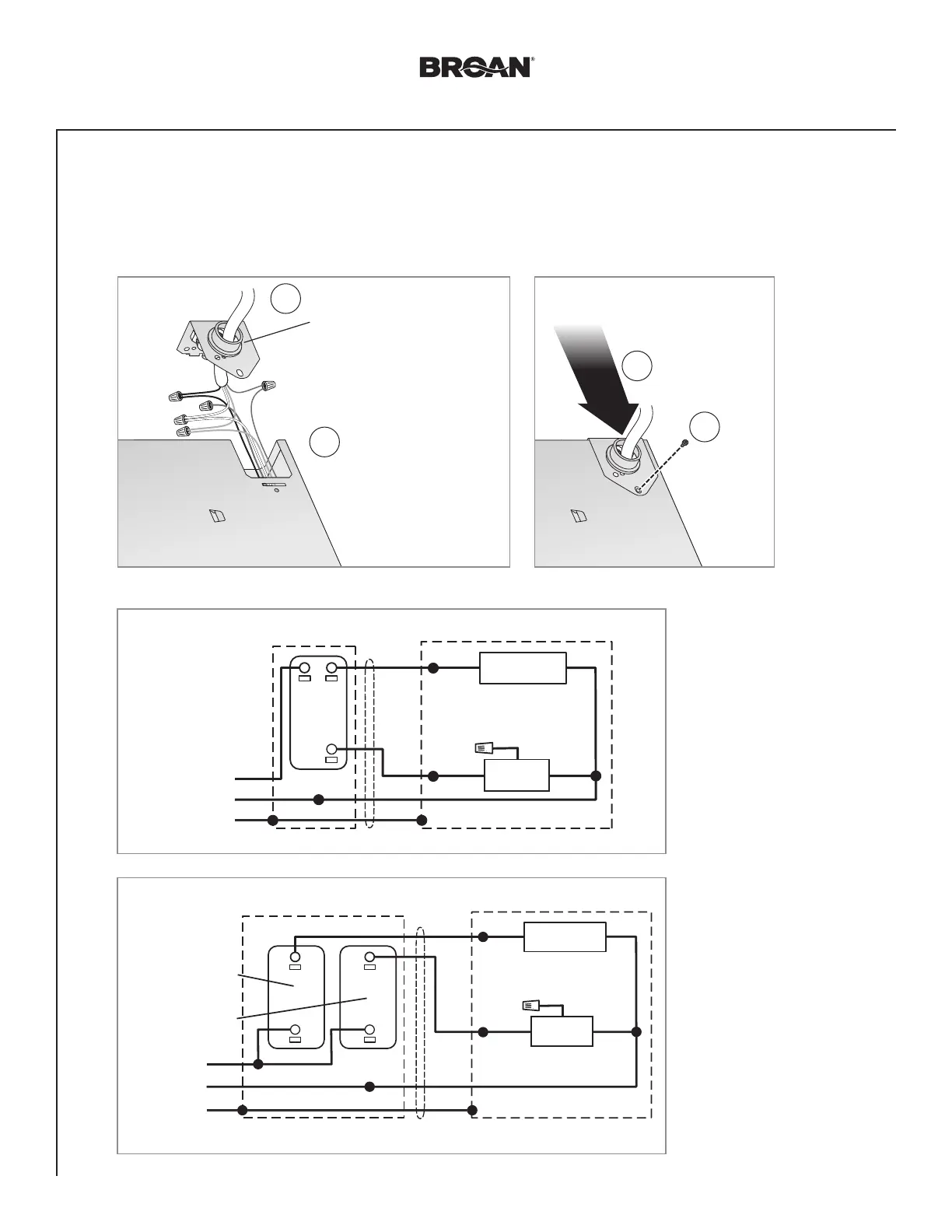

Installation dans une construction neuve
5
Raccorder les fils et installer la plaque de câblage
• Acheminer les fils 120V CA à l’emplacement de l’installation.
• Raccorder les fils à la plaque de câblage fournie dans le sachet de pièces à l’aide de connecteurs homologués UL.
• Raccorder les fils comme indiqué au schéma de câblage.
Vis du
sachet de
pièces
Raccorder les fils.
Fixer les colliers à la plaque
de câblage. La plaque
de câblage s’installe à
l’extérieur du boîtier, d’un
côté comme de l’autre.
ENTRÉE
LIGNE
TER
BLC
NOR
TER
BLC
BLC
BLC
NOR
RGE BLU
RGE
NOR
VARIATEUR
D'AMBIANCE
INTERRUPTEUR
DE VENTILATEUR
VENT.
ÉCLAIRAGE
UNITÉBOÎTE DE COMMUTATION
TER
BLC
NOR
TER
BLC
BLC
BLC
NOR
RGE BLU
RGE
NOR
INTERRUPTEUR
DE LUZ
INTERRUPTEUR
DE VENT.
VENT.
ENTRÉE
LIGNE
ÉCLAIRAGE
UNITÉBOÎTE DE COMMUTATION
LUMIÈRE AVEC VARIATEUR D’AMBIANCE
LUMIÈRE AVEC INTERRUPTEUR MARCHE / ARRÊT
