XB50L1
n
XB80L1
n
XB110L1 Guía para la instalación
Página 5
3
4
1
2

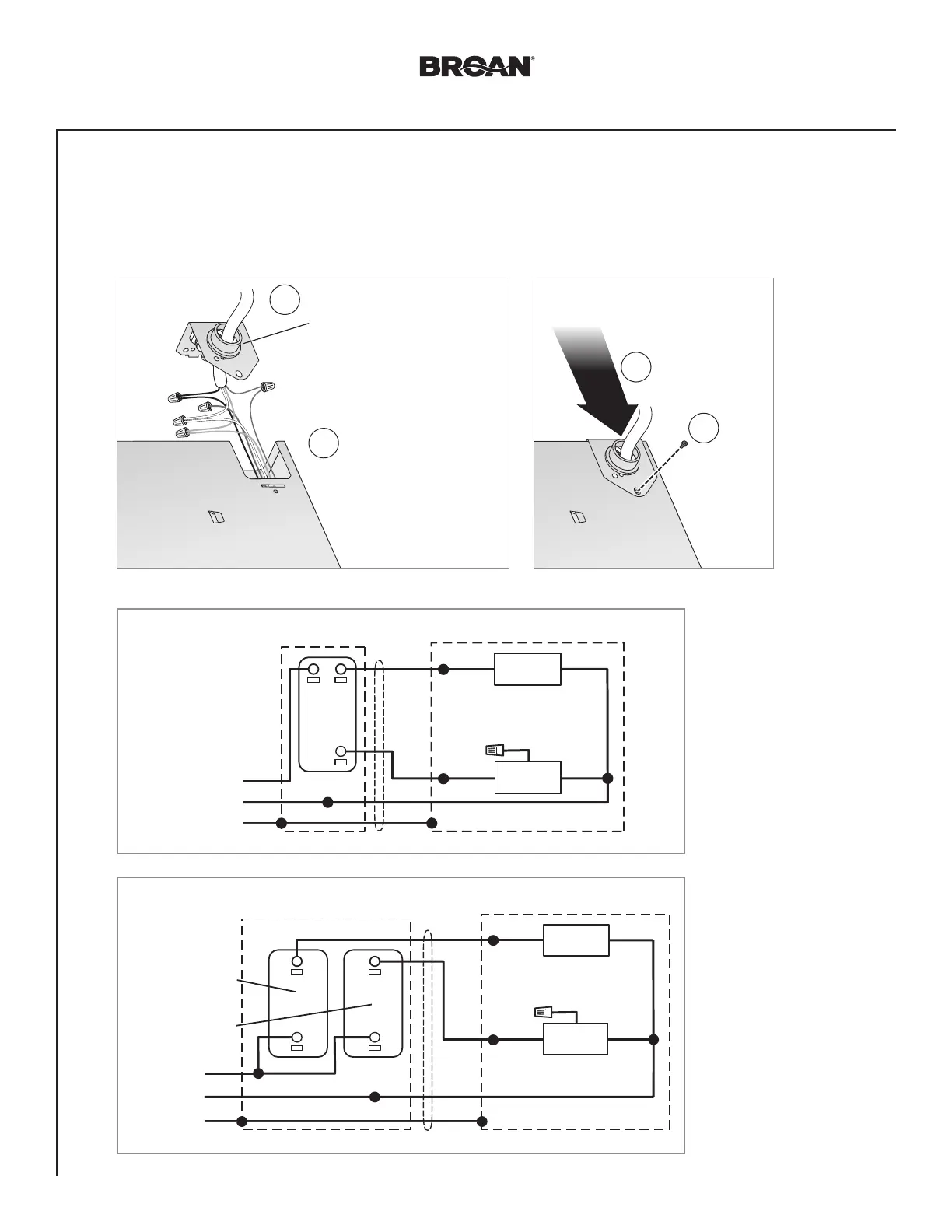

Instalación en una construcción nueva
5
Conecte los cables e instale la placa metálica
• Extienda un cableado eléctrico de 120 VCA hasta el sitio de la instalación.
• Utilice conectores aprobados por UL para asegurar el cableado hasta la placa metálica que se incluye en la bolsa de piezas.
• Conecte los cables como se muestra en el diagrama de cableado.
Perno de la
bolsa de
piezas
Fije las abrazaderas de los
cables a la placa metálica.
La placa metálica debe
montarse
en el exterior del
compartimiento
y se la puede ubicar
en la dirección deseada.
Conecte los cables
LINEA
DE
ENTRADA
TRA
BLC
NEG
TRA
BLC
BLC
BLC
NEG
ROJ AZL
ROJ
NEG
INTERRUPTOR
DE LUZ
INTERRUPTOR
DE VENT.
VENT.
LUZ
UNIDADCAJA DE INTERRUPTORES
TRA
BLC
NEG
TRA
BLC
BLC
BLC
NEG
ROJ AZL
ROJ
NEG
REGULADOR DE
INTENSIDAD
INTERRUPTOR
DE VENTILATOR
VENT.
LUZ
LINEA
DE
ENTRADA
UNIDADCAJA DE INTERRUPTORES
LUZ CON INTERRUPTOR DE ENCENDIDO / APAGADO
LUZ CON REGULADOR DE INTENSIDAD
