XB50
n
XB80
n
XB110 Guide d’installation
Page 5
3
4
1
2
ROUGE
INTERRUPTEUR
MARCHE/ARRÊT
(vendu séparément)
INTERRUPTEUR
MARCHE/ARRÊT
APPAREILBOÎTIER D’INTERRUPTEUR
TERRE TERRE
BLANC
NOIR
NOIR NOIR
BLANC
BLANC
LIGNE
D’ALIMENTATION
VENTILATEUR
NOIR
BLANC
ROUGE
TERRE (fil vert ou nu)
PLAQUE DE
CÂBLAGE
LIGNE D’ALIMENTATION
120V CA
BOÎTIER
D’INTERRUPTEUR
PRISE
ROUGE
INTERRUPTEUR
MARCHE/ARRÊT
(vendu séparément)
INTERRUPTEUR
MARCHE/ARRÊT
APPAREILBOÎTIER D’INTERRUPTEUR
TERRE TERRE
BLANC
NOIR
NOIR NOIR
BLANC
BLANC
LIGNE
D’ALIMENTATION
VENTILATEUR
NOIR
BLANC
ROUGE
TERRE (fil vert ou nu)
PLAQUE DE
CÂBLAGE
LIGNE D’ALIMENTATION
120V CA
BOÎTIER
D’INTERRUPTEUR
PRISE

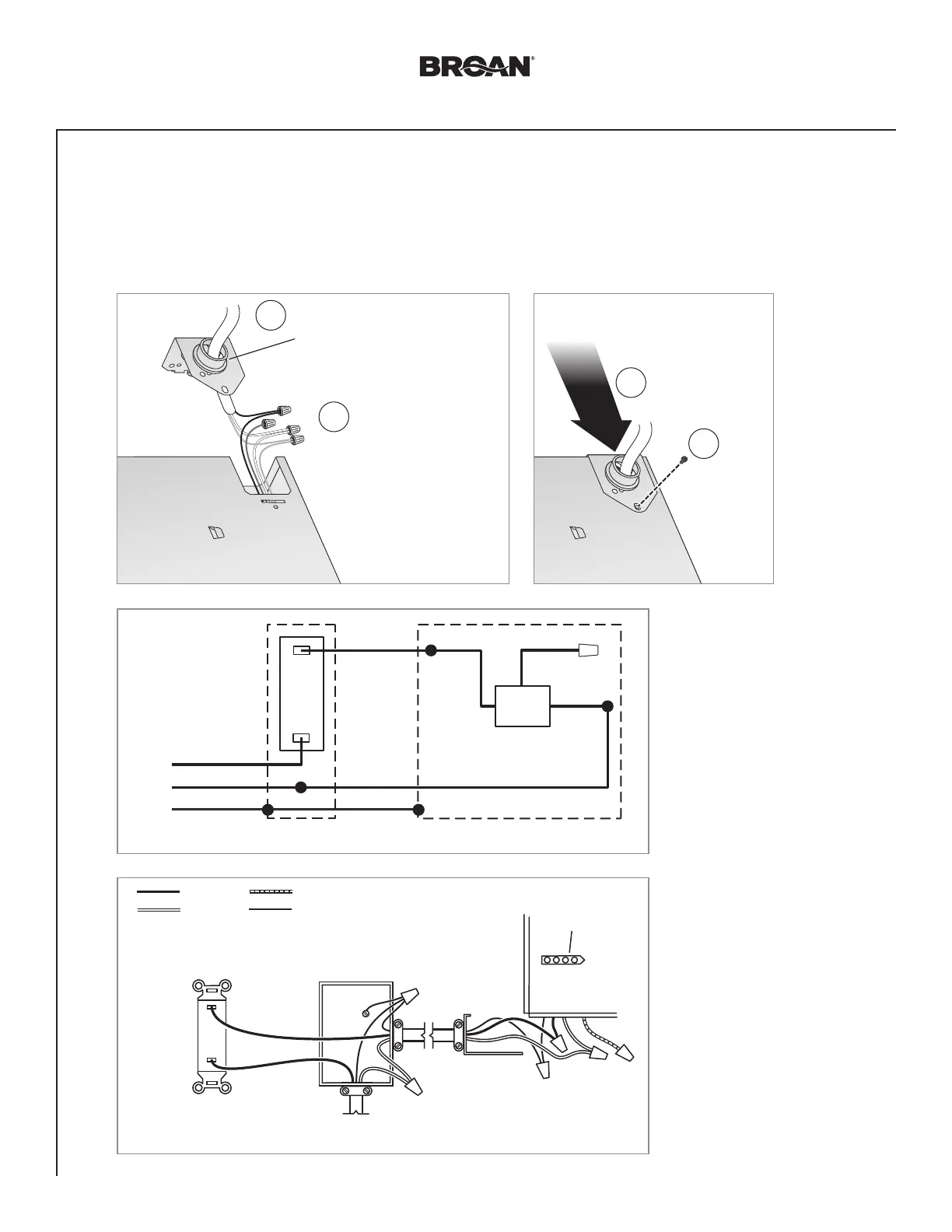

Installation dans une construction neuve
5
Raccorder les fils et installer la plaque de câblage
• Acheminer les fils 120V CA à l’emplacement de l’installation.
• Raccorder les fils à la plaque de câblage fournie dans le sachet de pièces à l’aide de connecteurs homologués UL.
• Raccorder les fils comme indiqué au schéma de câblage.
Vis du
sachet de
pièces
Raccorder les fils.
Fixer le collier à la plaque de
câblage. La plaque de câblage
s’installe à l’extérieur du boîtier,
d’un côté comme de l’autre.
