MANUEL D’INSTALLATION
INSTALLATION
16
Installation de la hotte (avec supports EZ1)
1 ] Acheminer le câble d’alimentation depuis le panneau de distribution de la maison jusqu’à
l’emplacement de la hotte.

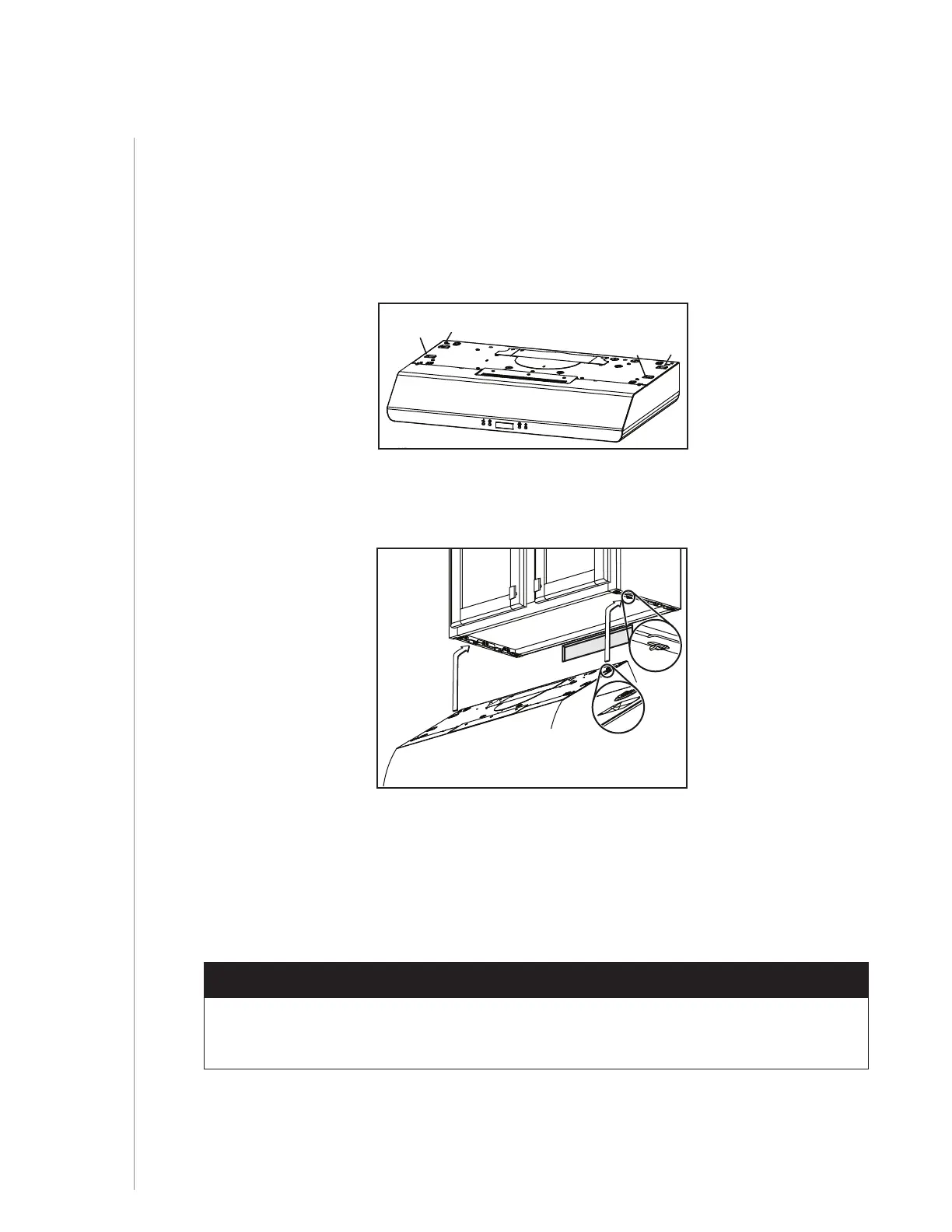

2 ] De chaque côté de la hotte, sur le dessus, se trouvent 2 paires de trous enfoncés (à l’arrière :
A et B, à l’avant : C et D dans l’illustration ci-dessous); ces trous permettent à la hotte de
s’accrocher aux supports (installés précédemment).
3 ] Accrocher temporairement la hotte aux supports, uniquement par les 2 TROUS ENFONCÉS
ARRIÈRE (A et B). Tout en retenant la hotte, passer le câble d’alimentation électrique dans
la hotte à travers le serre-fils installé précédemment à l’étape6 en page11.
4 ] Décrocher les trous arrière de la hotte des supports et accrocher la hotte en utilisant ses
2 TROUS ENFONCÉS AVANT (C et D). Tout en retenant la hotte, aller à l’étape 6.
5 ] Accrocher la hotte aux supports par les 2 TROUS ENFONCÉS AVANT (C et D). Tout en
retenant la hotte, insérer le câble d’alimentation dans un serre-fils approprié de 1/2 po
de diamètre (non inclus), serrer le serre-fils, puis l’insérer dans l’ouverture pour le câble
d’alimentation.
NOTE : Voir la page suivante pour les dernières étapes de cette instruction.
INSTALLATION POUR ÉVACUATION HORIZONTALE SEULEMENT
INSTALLATION POUR ÉVACUATION VERTICALE ET SANS CONDUITS SEULEMENT
OTE : N La procédure convient autant pour les armoires à fond en retrait ou à fond égal.
INSTALLATION AVEC CONDUITS SEULEMENT
6 ] Raccorder le conduit à la hotte et sceller les joints avec du ruban adhésif de métal.
S’assurer que l’adaptateur/volet (ou la plaque pour conduit rond) entre dans le conduit et
que son volet ouvre et ferme librement.
A
B
HD
A
C
B
D
