INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
10

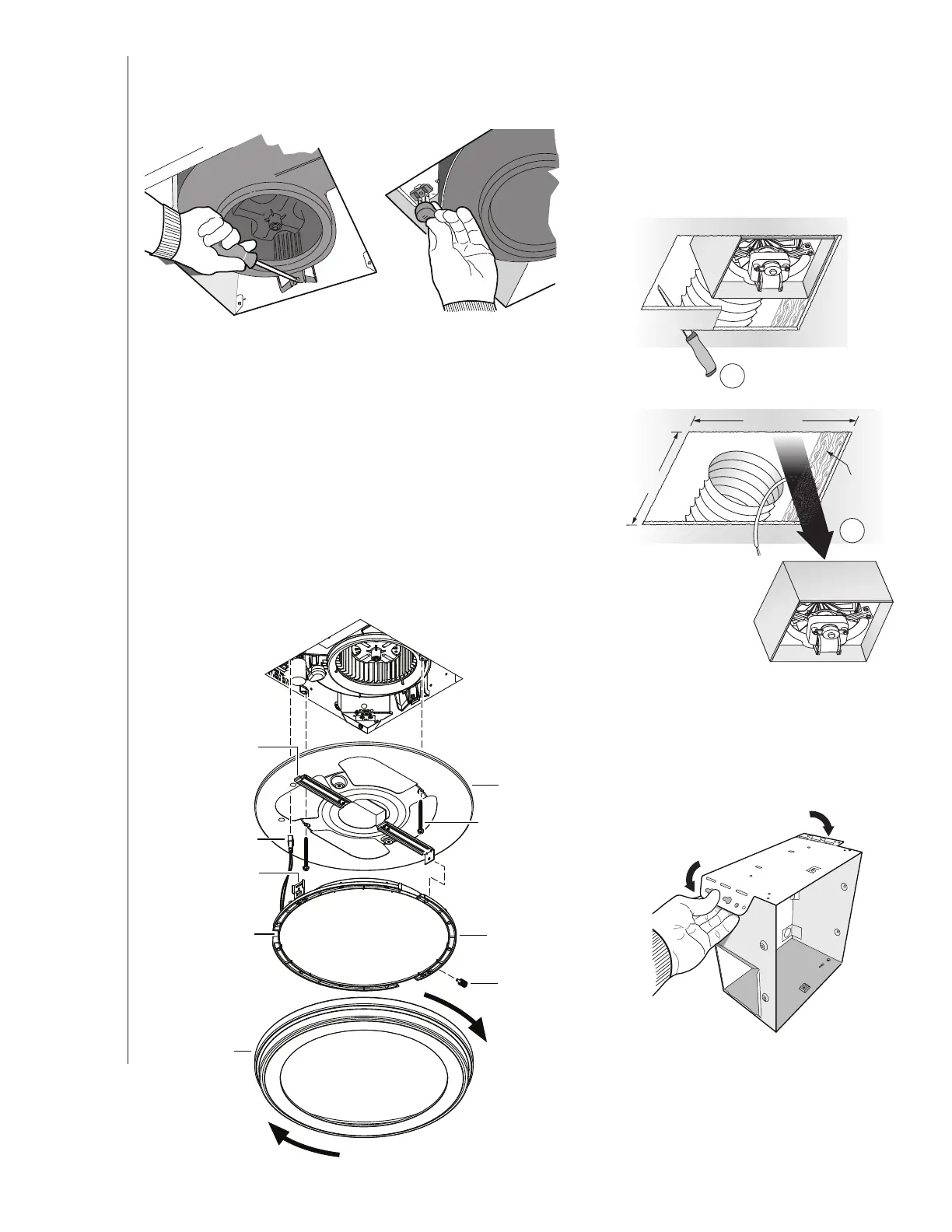

9. Installer le ventilateur.
Replacer le ventilateur. Le fixer avec deux (2) vis du sac de pièces et
brancher sa fiche sur la prise noire.
5. Enlever l’ancien ventilateur.
Agrandir l’ouverture au plafond (au besoin),
pour qu’elle fasse 9 ¾ po (côté parallèle à la
solive) sur 10 ½ po (côté perpendiculaire à la
solive). Laisser les conduits et le câblage en
place.
6. Plier les brides de
montage à plat sur le
boîtier.
REMPLACEMENT
2
10 ½ po
9 ¾ po
SOLIVE
1
10. Finir le plafond, puis installer la grille.
Fixer la PLAQUE DE FIXATION au boîtier à l’aide des SUPPORTS DE
GRILLE installés à l’étape 4 et de deux (2) VIS.
Brancher la FICHE DU PANNEAU LUMINEUX sur la prise au coin du
boîtier.
Placer la GLISSIÈRE DU PANNEAU LUMINEUX sur le CROCHET de
la PLAQUE DE FIXATION.
Rapprocher l’autre côté du PANNEAU LUMINEUX de la PLAQUE DE
FIXATION et serrer la VIS DE FIXATION.
Insérer le CADRE DE LA GRILLE dans les trois (3) OUVERTURES DU
PANNEAU LUMINEUX et le faire pivoter en sens horaire pour le fixer
au PANNEAU LUMINEUX.
PLAQUE
DE FIXATION
PANNEAU
LUMINEUX
CADRE DE
LA GRILLE
VIS DE FIXATION
VIS DE FIXATION
DE LA PLAQUE
DE FIXATION (2)
FICHE DU PANNEAU
LUMINEUX
CROCHET
GLISSIÈRE
OUVERTURE DU
PANNEAU
LUMINEUX (3)
