INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

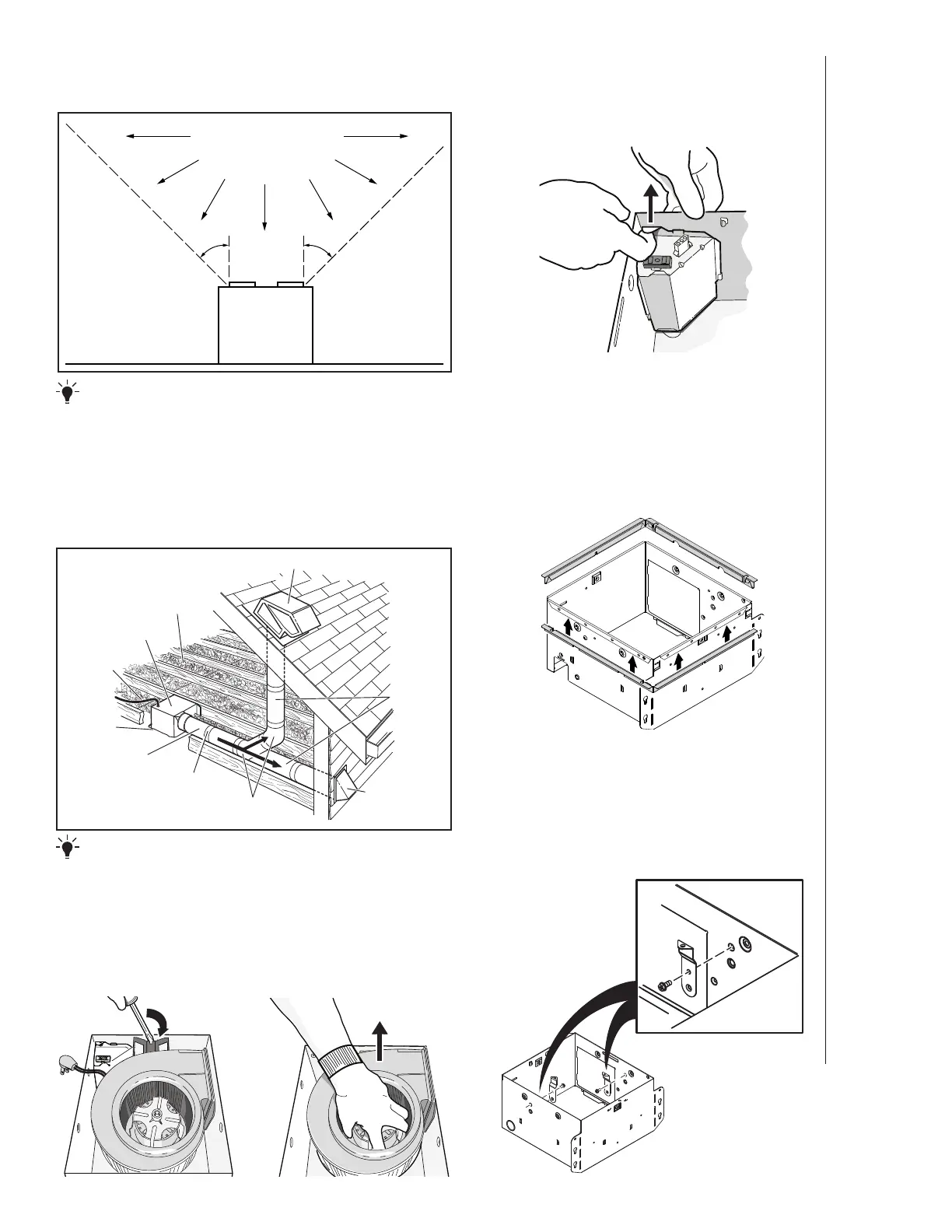

INSTALACIÓN
13
OPCIÓN -
Para montar la cubierta en cualquier lugar de la
estructura del cielo raso: Utilice el juego de barra de suspensión (se
vende por separado con sus distribuidores locales o en sitios web).
Siga las instrucciones de montaje incluidas en el kit.
1. Retire el soplador y todo el material
de embalaje de la cubierta del
ventilador.
2. Retire el panel de cableado
de la cubierta del ventilador
(si p13-ya está installado).
TAPA DE TECHO* (con regulador de tiro integrado)
TAPA DE PARED*
(con regulador
de tiro integrado)
4 pulg. (10 cm)
CODOS REDONDOS*
CUBIERTA DEL
VENTILADOR
Selle las
separaciones
alrededor de
la cubierta.
Selle con cinta las
uniones de los conductos.
AISLAMIENTO
(Coloque alrededor y
sobre la cubierta
del ventilador.)
CABLE
ELÉCTRICO*
*
Se compra por separado.
O
Mantenga
cortos los
tramos de
conductos.
4 pulg. (10 cm)
CONDUCTO
REDONDO*
TODAS LAS INSTALACIONES
Comience aquí.
IMPORTANTE - Los conductos desde este ventilador
hacia el exterior del edificio tienen un gran efecto sobre el flujo
de aire, el ruido y el uso de energía del ventilador. Utilice el
tramo de conductos más corto y recto posible para obtener un
desempeño óptimo y evite instalar el ventilador con conductos
menores que los recomendados. El aislamiento alrededor de
los conductos puede reducir la pérdida de energía e inhibir el
desarrollo de moho. Los ventiladores instalados en conductos
existentes podrían no obtener el flujo de aire nominal.
4. Acople los soportes de la
rejilla* a la cubierta.
3. Se pueden fijar un par de
bridas a la cubierta sí así lo
desea o se requiere.
Coloque a presión las dos bridas debajo del
borde doblado de la cubierta (en los cuatro
lados).
Equipo
de cocina
Piso
ÁREA DE COCINA
No instale el equipo sobre
o dentro de esta área.
45
o
45
o
NO USE EL PRODUCTO
EN UN ÁREA DE COCINA.
* Los soportes de la
rejilla se encuentran
en el material
de embalaje en
Styrofoam en la caja.
NOTA -
JUEGO DE BRIDAS SE VENDE POR SEPARADO
Número de modelo : SFFKT - El juego de bridas
SnapFit
MC
ofrece flexibilidad de instalación
