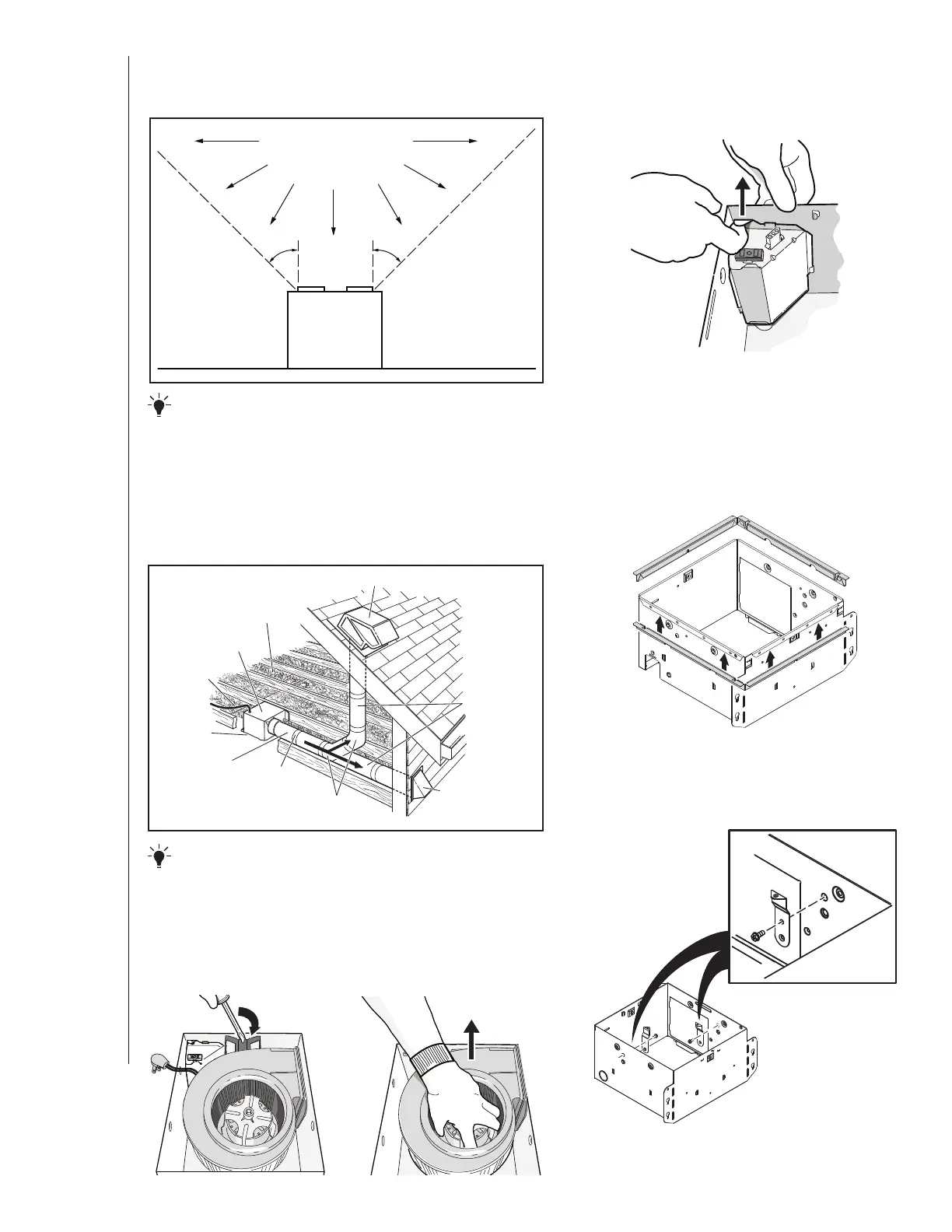

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
8
OPTION –
Pour suspendre le boîtier à la charpente du plafond,
utiliser la trousse de barres de suspension (vendue séparément sur
le site Web et par des distributeurs locaux). Suivre les instructions de
montage comprises dans la trousse.
1. Retirer l’emballage et sortir le
ventilateur du boîtier.
2. Retirer le panneau de
câblage du boîtier (si déjà
installé).
ÉVENT DE TOITURE* (avec clapet intégré)
ÉVENT MURAL*
(avec clapet intégré)
COUDES RONDS
DE 4 po*
BOÎTIER DU
VENTILATEUR
Calfeutrer les
espaces
autour du boîtier.
Sceller les joints
avec du ruban.
ISOLANT
(Répartir autour et
au-dessus du boîtier
du ventilateur.)
CÂBLE
D’ALIMENTATION*
* Vendu séparément.
OU
Utiliser un tracé
de conduits court.
CONDUIT ROND
DE 4 po*
TOUTES INSTALLATIONS
Début
IMPORTANT – Le conduit reliant l’appareil à l’extérieur influe
fortement sur le débit d’air, le bruit et la consommation d’énergie
de l’appareil. Pour une performance optimale, suivre le tracé de
conduits le plus court et le plus rectiligne possible et ne pas utiliser
de conduits de taille inférieure à celle recommandée. L’isolation des
conduits peut réduire les pertes d’énergie et inhiber la croissance
des moisissures. Les appareils raccordés à des conduits existants
pourraient ne pas atteindre leur débit d’air nominal.
Appareil
de cuisson
Plancher
ZONE DE CUISSON
Ne pas installer au-dessus
ou à l’intérieur de cette zone.
45
o
45
o
NE PAS UTILISER DANS
UNE ZONE DE CUISSON
4. Fixer les supports de grille*
au boîtier.
3. Au besoin, fixer une paire
de brides au boîtier.
Installer les deux brides sous le bord replié du
boîtier (sur les quatre côtés).
* Les supports de
grille se trouvent
dans l’emballage de
styromousse, dans
la boîte.
