INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO
INSTALACIÓN
16

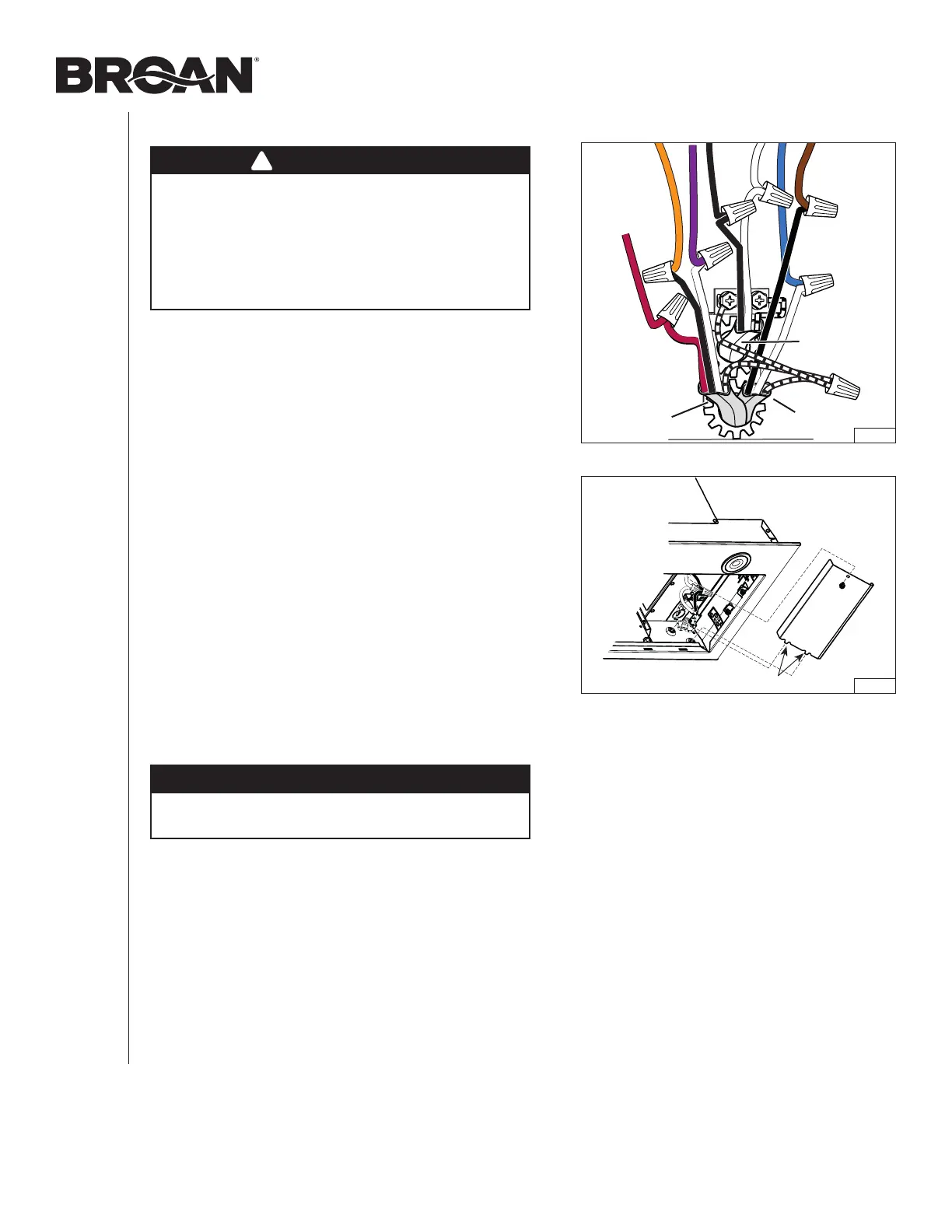

CONEXIÓN ELÉCTRICA
ADVERTENCIA
Peligro de choque eléctrico. La instalación
eléctrica debe ser hecha por personal calificado
de acuerdo con todos los códigos aplicables y
normas. Antes de efectuar el empalme, cortar la
alimentación eléctrica del interruptor y cerrar
con securidad para prevenir una alimentación
accidental.
NOTAS: 1. Use los capuchónes de conexión de hilos adecuados
(no incluidos) para todas las conexiones.
2. Vease la FIG. 31 para las conexiones.
1. Conecte el hilo VERDE o pelado del cable de alimentación
a uno tornillo VERDE de toma de tierra de la campana ().
2. Conecte los hilos del cable de alimentación a los hilos
de la campana: el hilo NEGRO al hilo NEGRO () y el
hilo BLANCO al hilo BLANCO ().
3. Conecte los hilos del cable n.° 2 14/2 a los hilos de
la campana: el hilo NEGRO al hilo CAFÉ () y el hilo
BLANCO al hilo AZUL ().
4. Mediante un hilo corto de toma a tierra (no incluido),
conecte los hilos VERDE o pelado de los cables n.° 1 y n.° 2
al otro tornillo VERDE de toma de tierra de la campana ().
5. Conecte los hilos del cable n.° 1 14/3 a los hilos de la
campana: el hilo ROJO al hilo ROJO (), el hilo NEGRO
al hilo NARANJA () y el hilo BLANCO al hilo VIOLETA
().
6. Vuelva a colocar la tapa del compartimiento eléctrico;
asegúrese de que las pestañas de la parte inferior estén
insertadas en su ubicación sobreelevada. Sujetarla a la
campana usando su tornillo de sujeción (FIG. 32).
NOTA: No se muestran todos los hilos.
ATENCIÓN
Asegúrese de no atascar ningún hilo al volver a
colocar la tapa del compartimiento eléctrico.
INSTALACIÓN DEL FILTRO
Instalación con conductos
Vuelva a colocar el filtro de grasa.
Instalación en recirculación
Ate el filtro de recirculación (incluido con el kit HARKPM21)
al reverso del filtro de grasa usando los clips de sujeción
(incluidos con el filtro de recirculación). Ordene el número
de pieza S99010464 para obtener un nuevo filtro de
recirculación.
HE0449E
1
2
3
4
5
7
8
6
CABLE
14/2
N.º 2
CABLE
14/3
N.º 1
CABLE DE
ALIMENTACIÓN
DOMÉSTICA
FIG. 31
HD1379
FIG. 32
PESTAÑAS
!
