INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO
INSTALACIÓN
11

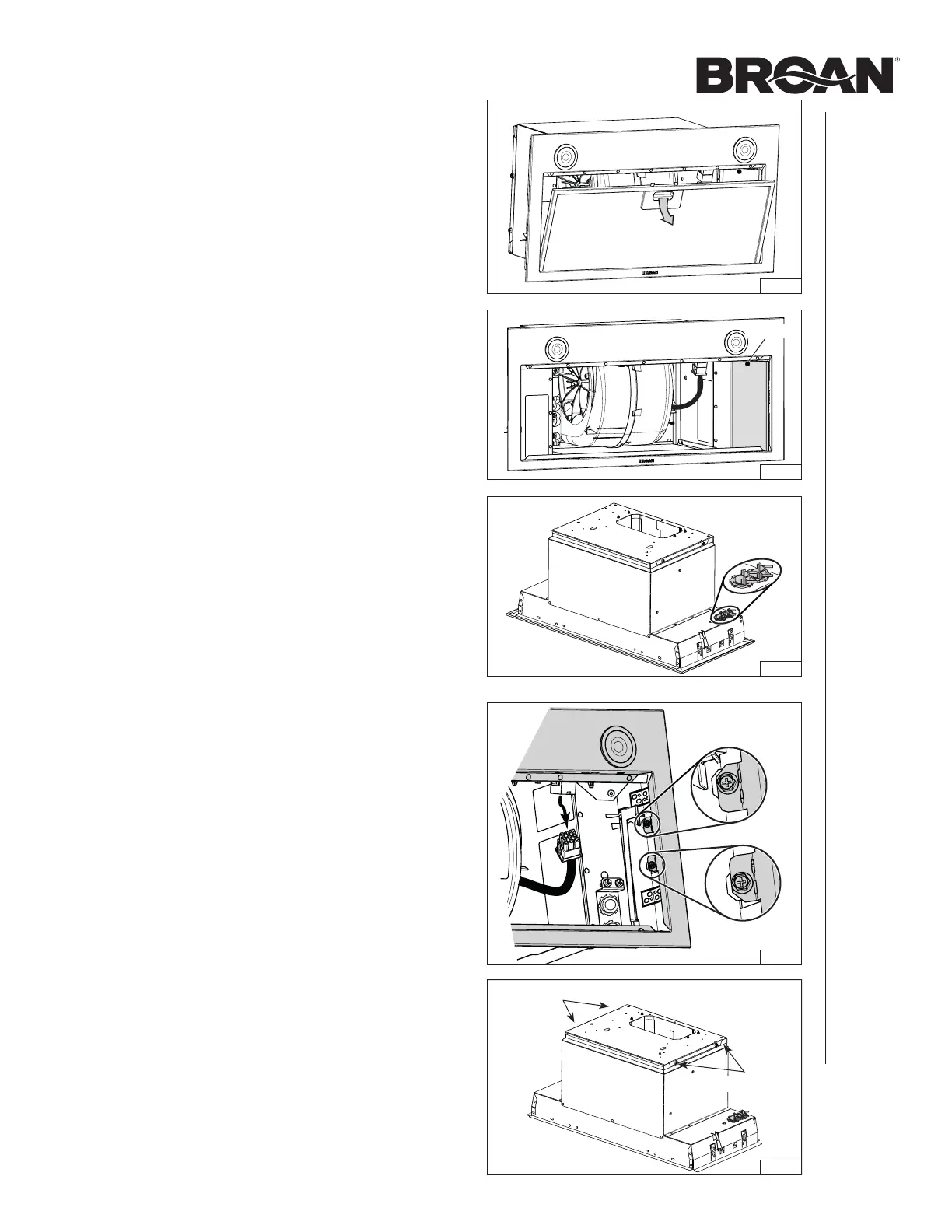

PREPARACIÓN DEL APARATO
todas las instalaciones
1. De haberla, retire de la campana y de todas las piezas la
película protectora.
2. Use la pestaña para retirar de la campana el filtro de grasa
empujando hacia abajo e inclinando el filtro hacia fuera
(FIG. 16). Poner el filtro a un lado.
3. Quite la tapa del compartimento eléctrico (en gris en
FIG. 17) en el interior del aparato retirando su tornillo de
sujeción. Retire la bolsa de piezas detrás de la tapa. Poner
la bolsa de piezas, la tapa y el tornillo de sujeción a un lado.
HD1345
FIG. 16
HD1349
TORNILLO
FIG. 17
HD1414
FIG. 18
4. Perfore los dos orificios punzonados. Instale una
abrazadera de cables de un diámetro de 7/8 pulg. (no
incluida, en gris en FIG. 18) en cada agujero.
NOTA: Se puede usar el juego de cable para campana
HCK44 (opcional) al lugar del cable de alimentación de
la vivienda. Ver las instrucciones incluidas con el juego de
cable para campana HCK44.
instalación con salida horizontal solaMente
5. Desenchufe el cable del ventilador de su conector en el
panel frontal. Quite el panel frontal del aparato retirando
los 4 tornillos de sujeción (dos por lado, rodeados en la
FIG. 19). Poner el panel frontal y los tornillos a un lado.
6. Quite los 4 tornillos (dos por lado) manteniendo esta
placa a la parte superior del aparato (FIG. 20). Levante
cuidadosamente el ventilador y la placa de soporte y
póngalos a un lado. El ventilador luego se reinstalará en
el aparato.
HD1360
FIG. 20
TORNILLOS
TORNILLOS
HD1359
FIG. 19
