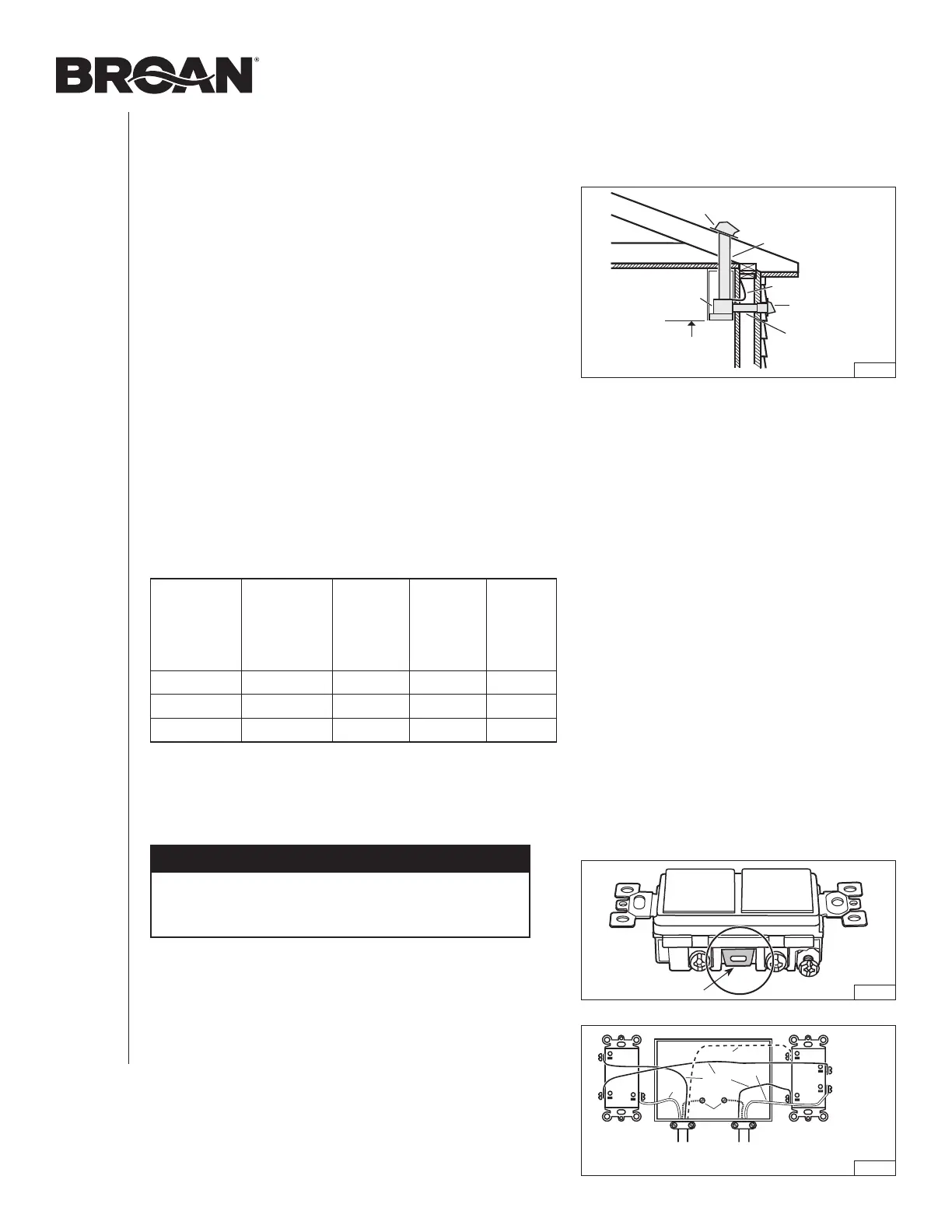

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO
INSTALACIÓN
6
INSTALACIÓN DE LOS
INTERRUPTORES EN LA PARED
ATENCIÓN
Utilice solamente los interruptores incluidos. Utilice
sólo hilos que resistan una temperatura de al menos
90°C (194°F).
1. Desembale los interruptores de pared de la caja. Usando
unos alicates, retire la pequeña lengüeta en el interruptor
doble (rodeada en FIG. 2).
2. Instale los dos interruptores basculantes en un lugar
práctico para el usuario. Use un cable 14/3 y un cable 14/2
para conectar los interruptores a la campana (FIG. 3).
HE0448E
BLANCO
NEGRO
TIERRA
BLANCO
COM
ROJO
Interruptor de
selección de la
velocidad del
ventilador
CABLE 14/2
N.º 2
HACIA
LA CAMPANA
CABLE 14/3
N.º 1
HACIA
LA CAMPANA
Interruptor
encendido/apagado
del motor
Interruptor
encendido/apagado
de la luz
FIG. 3
HD1421
RETIRAR
FIG. 2
CAMPANA
CONDUCTO REDONDO DE 6 PULG.
O DE 3¼ PULG. X 10 PULG.
HH0317E
CONDUCTO DE
3¼ PULG. X 10 PULG.
D
E 24 PULG. MíN. A 30 PULG. MÁX.
POR ENCIMA DE LA
SUPERFICIE
DE LA COCINA
CAPUCHÓN MURAL
CAPUCHÓN PARA TEJADO
CABLEADO DE LA VIVIENDA
FIG. 1
NOTA : Para reducir el riesgo de incendio, usar sólo
conductos de metal.
1. Decida por dónde pasarán los conductos entre la campana
y el exterior (FIG. 1).
2. Los conductos desde este ventilador hacia el exterior del
edificio tienen un gran efecto sobre el flujo de aire, el ruido
y el uso de energía del ventilador. Utilice el tramo de conductos
más corto y recto posible para obtener un desempeño
óptimo y evite instalar el ventilador con conductos menores
que los recomendados. El aislamiento alrededor de los
conductos puede reducir la pérdida de energía e inhibir el
desarrollo de moho. Los ventiladores instalados en conductos
existentes podrían no obtener el flujo de aire nominal.
Consultar las tablas en la hoja incuida como referencia para
la planificación de la instalación la más eficaz.
3. Instale un capuchón para tejado o mural (se venden por
separado). Conecte el conducto metálico al capuchón y
vuelva al lugar donde se encuentra la campana. Use cinta
adhesiva metálica de 2 pulg. para sellar las juntas entre
los tramos de los conductos.
INSTALACIÓN DE LOS CONDUCTOS
(INSTALACIONES CON CONDUCTOS ÚNICAMENTE)
largos MaxiMales recoMMandados de conducto Para
conseguir un rendiMiento de 80% de evacuación de aire
largo
MáxiMo De
conDucto De
3¼” x 10”,
Horizontal
largo
MáxiMo De
conDucto De
3¼” x 10”,
Vertical
largo
MáxiMo De
conDucto
De 6” De
DiáMetro
tapa De
tecHo ó De
pareD con
regulaDor
De tiro
coDo(s)*
De (90°
y/ó 45°)
52 pies 83 pies 64 pies 1 0
43 pies 74 pies 55 pies 1 1
35 pies 66 pies 46 pies 1 2
* Codos estandardes con radio internal de 1 pulgada.
