DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
15
INSTALLATION DE L’APPAREIL (suite)
installation en évacuation horizontale seuleMent
(suite)

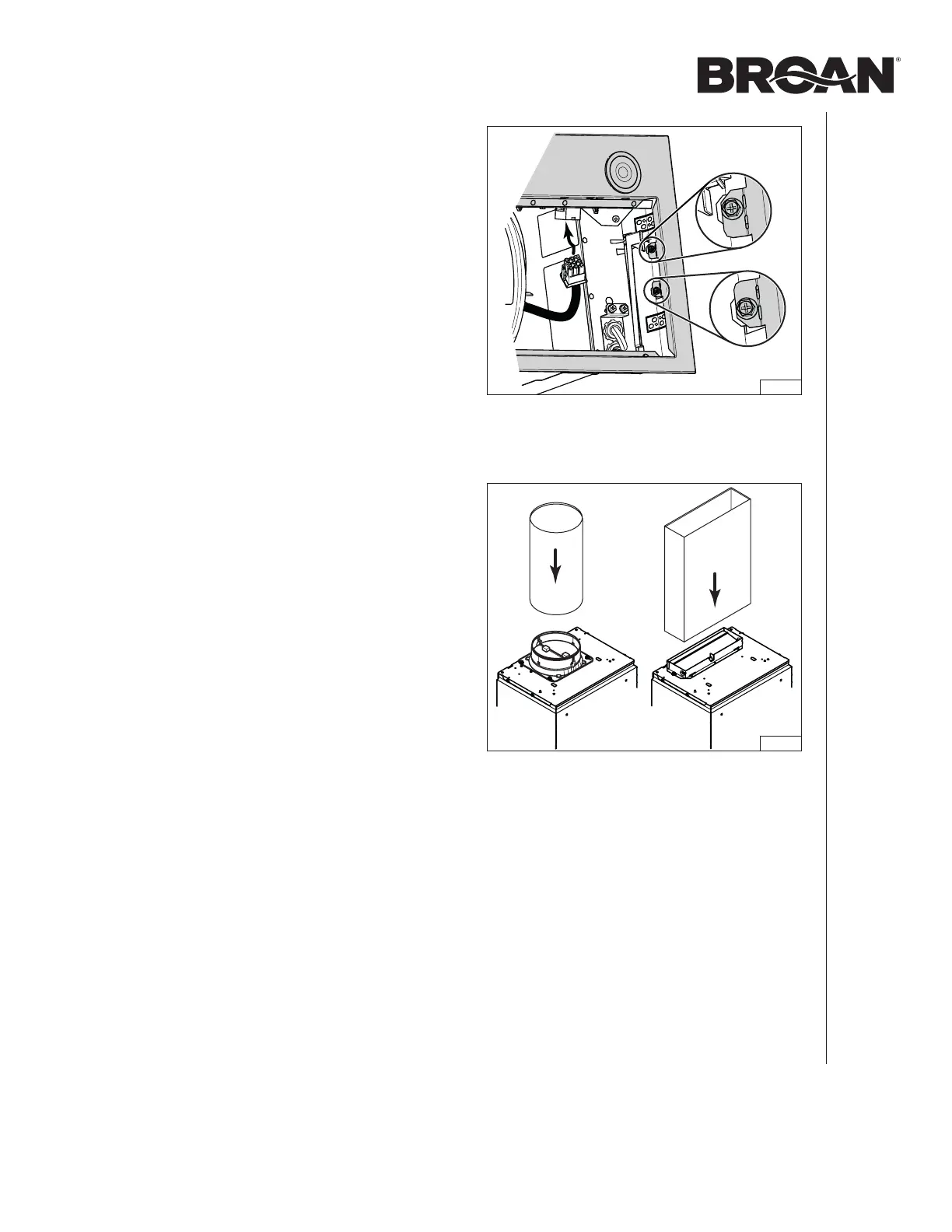

7. Réinstaller et fixer le châssis à la hotte à l’aide des 4 vis
de retenue (deux par côté, encerclées dans la FIG. 29).
Brancher le câble du ventilateur à son connecteur situé sur
le châssis (FIG. 29)
HD1417
FIG. 29
HJ0256
FIG. 30
RACCORDEMENT DU CONDUIT
installation en évacuation verticale seuleMent
Installation avec conduit
Utiliser un conduit de métal rond de 6 po ou de 3¼ po x 10 po
pour relier l’adaptateur/volet sur le dessus de la hotte au
réseau de conduit (FIG. 30). Sceller le joint avec du ruban
adhésif de métal.
Installation en recirculation
Un ensemble de recirculation est requis pour ce type
d’installation (vendu séparément, modèle HARKPM21).
Pour l’installation, suivre les directives incluses avec cet
ensemble.
