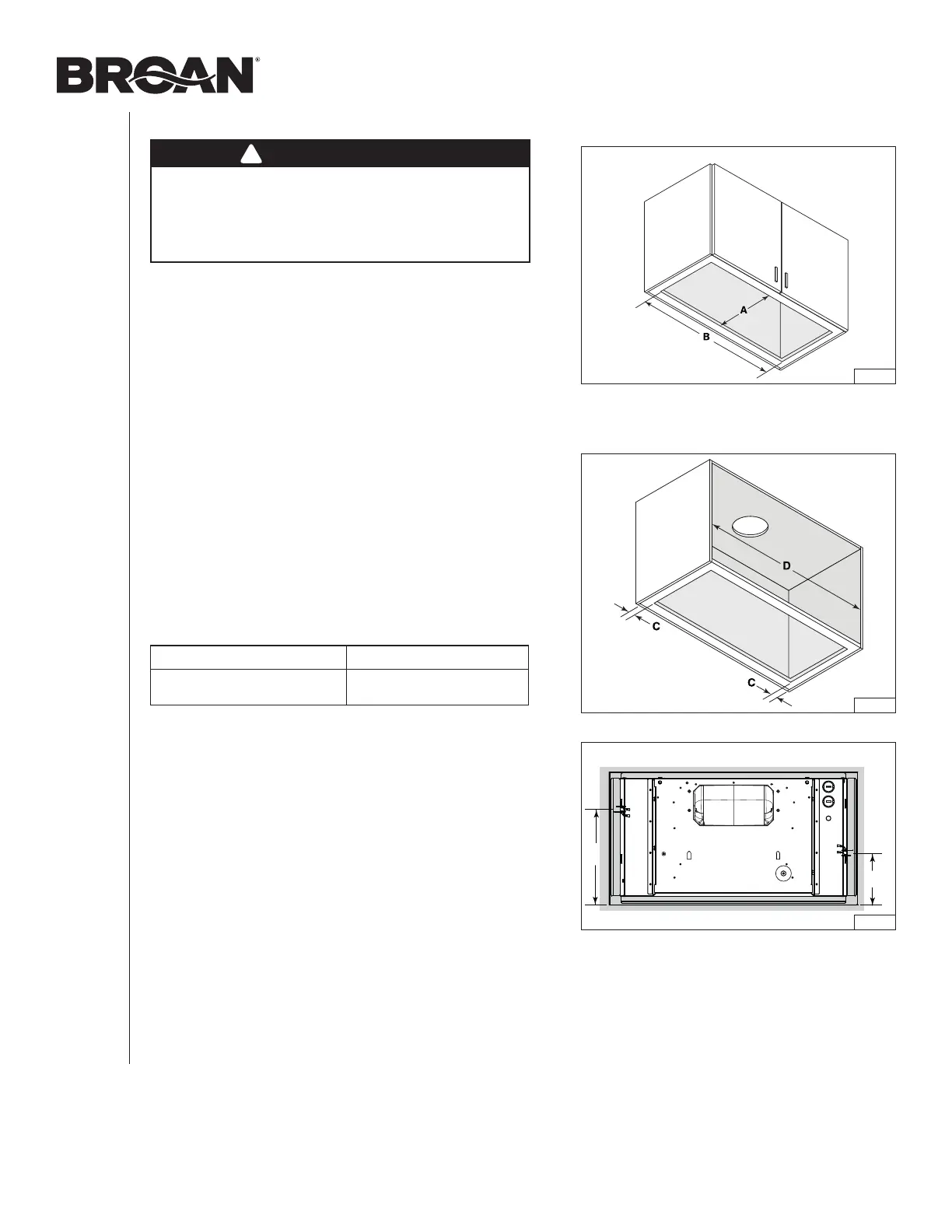

Je bekijkt pagina 29 van 63
DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
8
A = 10¼ po
B = 19
9
/16 po
PRÉPARATION DE L’ARMOIRE
AVERTISSEMENT
L’armoire doit être fixée aux montants ou autre
structure derrière la cloison pour supporter le poids
de cet appareil. Ne pas suivre cette directive peut
entraîner des blessures corporelles ou des dommages
à la surface de cuisson ou au comptoir de cuisine.
NOTES : A. La hotte doit être installée dans l’armoire. Lors d’une
installation avec un des revêtements d’armoire
optionels, utliliser le revêtement comme gabarit
pour la découpe du trou dans la base de l’armoire.
B. La hotte doit être installée centrée latéralement,
au-dessus de la surface de cuisson.
C. Pour la position d’arrière vers l’avant, l’appareil doit
être monté selon les codes de construction locaux.
1. Découper un trou dans la base de l’armoire aux dimensions
indiquées (FIG. 9), ou utiliser le revêtement d’armoire
comme gabarit.
2. Lorsque nécessaire, installer le revêtement d’armoire.
3. Mesurer ce qu’il reste de matériau des côtés de la base
de l’armoire (C) (FIG. 10), s’il subsiste 1/4 po ou plus, nul
besoin d’utiliser les supports d’armoire fournis. Passer à
l’étape 8 en page 10.
4. S’il reste moins de 1/4 po de matériau (C), retirer
soigneusement ces bandes. Mesurer la largeur intérieure
de l’armoire (D) (FIG. 10). Consulter le tableau ci-dessous
pour savoir quelle configuration de rebords de support doit
être utilisée.
5. Repérer l’emplacement des crochets Ease of Install
sur l’appareil (distance donnée à partir du rebord avant,
FIG. 11). Mesurer et marquer, sur les deux côtés de
l’armoire, l’emplacement des crochets Ease of Install
(illustré en E dans la FIG. 12 en page suivante).
reborD étroit reborD large
D
De 19-9/16 po à < 20 po
D
De 20 po à 20-1/2 po
!
HD1381
DÉCOUPER UN TROU DANS LA BASE DE L’ARMOIRE
FIG. 9
HD1382
FIG.10
HD1387F
8¼ po
4½ po
FIG. 11
AVANT
VUE DU DESSUS DE L’APPAREIL
