5

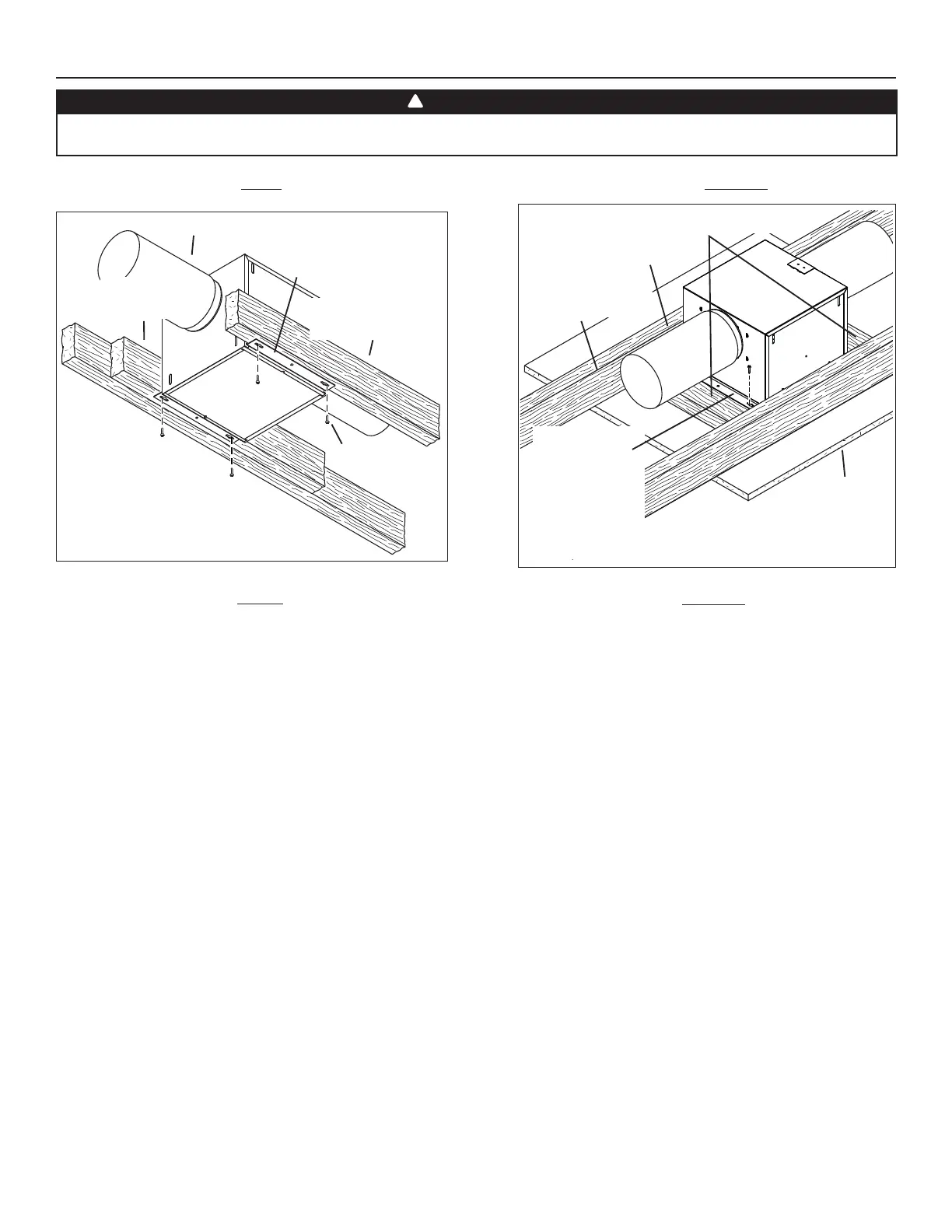

2. INSTALATIÓN TÍPICA
2.1 MONTAJE (ESTRUCTURA NUEVA) 2.2 MONTAJE (ESTRUCTURA EXISTENTE)
ADVERTENCIA
Se aconseja llevar guantes y gafas de protección durante la instalación, el mantenimiento o la limpieza del aparato para reducir el
riesgo de lesiones causadas por la presencia de metal delgado y/o de piezas móviles.
!
Unidad enviada de fábrica instalada en una estructura
nueva.
VIGUETA DEL TECHO
(se muestran centros
de 16”)
CONDUCTO REDONDO DE 8”
TORNILLO DE
MONTAJE
Ventilador, enviado de
fábrica en posición de
descarga derecho por del
ventilador
Abrazaderas de montaje,
enviadas de fábrica en posición
para montarse en una vigueta
de 1/2” del techo.
ESTRUCTURA
ADICIONAL
DE 1½”
Unidad enviada de fábrica instalada en una estructura
existente.
CONDUCTO REDONDO DE 8”
MATERIAL DE
TERMINADO
DEL CIELO
RASO
VIGUETA DEL TECHO
(se muestran centros
de 16”)
ESTRUCTURA DE 2 X 4
(con el lado amplio hacia abajo)
ABRAZADERAS DE
MONTAJE
(conectadas a los
lados opuestos del
alojamiento y hacia
abajo para que el
alojamiento quede
a nivel del cielo
raso terminado)
