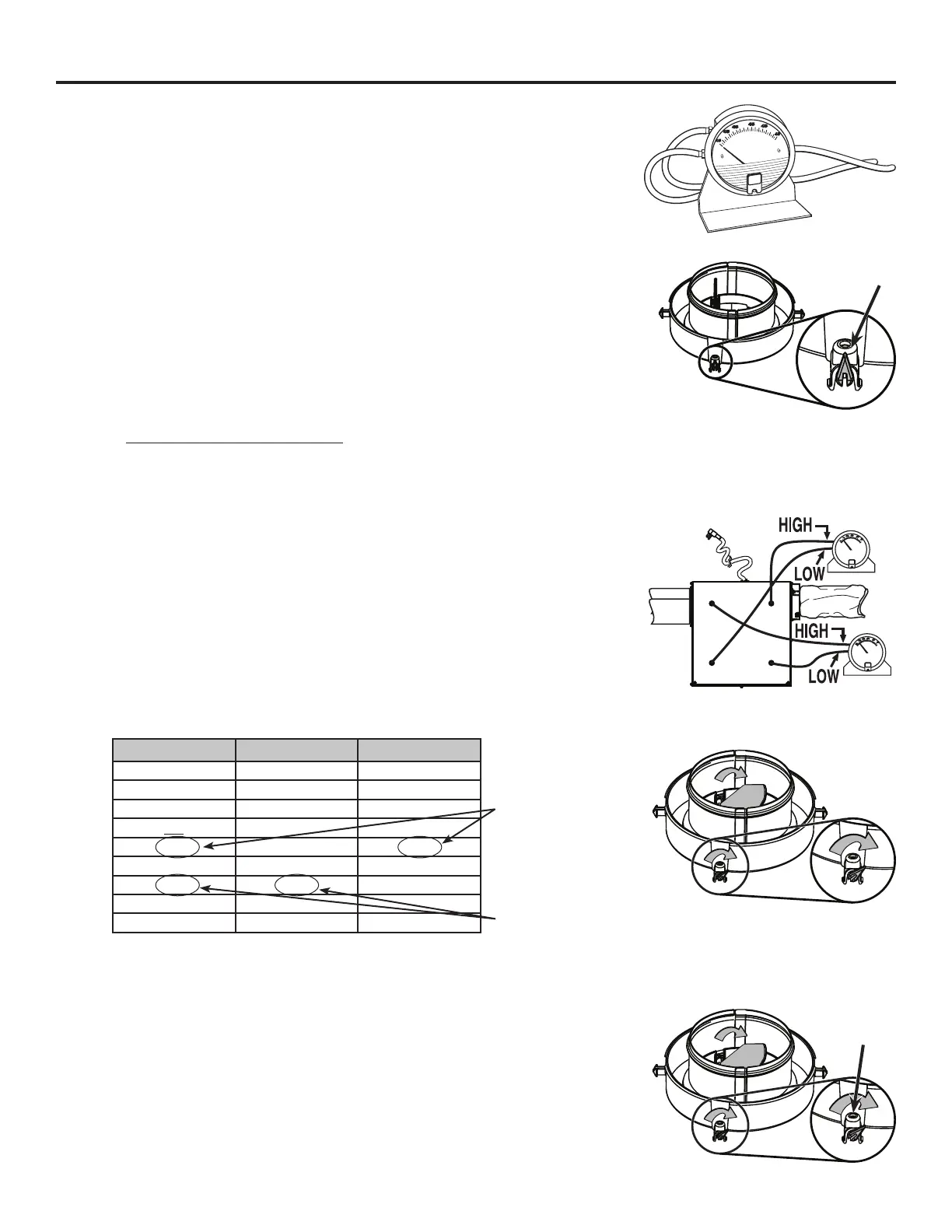

8. EQUILIBRADO DEL APARATO
8.1 ELEMENTOS NECESARIOS PARA EQUILIBRAR EL APARATO
17
• Un caudalímetro de hélice capaz de medir de 0 pulgada a 0,5 pulgadas de agua
(0 Pa a 125 Pa) y 2 tubos de plástico.
• El diagrama de equilibrado situado en la puerta de aparato.
VP0009
8.2 ETAPAS PRELIMINARES PARA EQUILIBRAR EL APARATO
• Obture todos los tubos del aparato con cinta. Cierre todas las ventanas y puertas.
• Apague todos los dispositivos de extracción, como la campana de cocina, la secadora
y los ventiladores del baño.
• Compruebe que los registros de equilibrio estén totalmente abiertos (su perno de
ajuste (A) debe estar en posición vertical; véase la ilustración de la derecha).
• Compruebe que todos los filtros estén limpios (si no es la primera vez que equilibra el
aparato).
8.3 PROCEDIMIENTO DE EQUILIBRADO
1. Ponga el aparato en velocidad alta.
NOTA: Compruebe que el ventilador impelente de la caldera/armario de tratamiento del aire esté en posición ON (encendido)
si la instalación está de alguna forma conectada a los tubos de retorno de aire frío. De no ser así, deje el ventilador
impelente de la caldera/armario de tratimiento del aire en posición OFF (apagado). Si la temperatura exterior es
inferior a 32°F, verifique que el aparato no esté funcionando en modo descongelación mientras procede al equilibrado.
(Si espera 10 minutos tras enchufar el aparato, tendrá la certeza de que el
aparato no está en el ciclo de descongelación.)
2. Coloque el caudalímetro de hélice sobre una superficie a nivel y póngalo en cero.
3. Conecte los tubos del caudalímetro a las tomas de presión de la corriente de aire
SALIDA (véase el diagrama en la puerta del aparato).
Compruebe que conecta los tubos a los empalmes apropriados high (alto) o low (baja).
Si el caudalímetro desciende por debajo de cero, invierta las conexiones de los tubos.
4. Tome nota del valor PCM del diagrama de equilibrado del aparato.
5. Repita las etapas 3 y 4 pero para las tomas de presión de la corriente de aire FRESCO.
6. Haga coincidir el valor PCM más alto con el más bajo ajustando el registro de
equilibrio correspondiente al valor más alto. Para ello, gire el perno de ajuste.
Véase el ejemplo siguiente:
PRESIÓN ENTRADA SALIDA
PULG
. AQUA PCM PCM
0.16 47 42
0.18 54 48
0.2 60 55
0.22 66 61
0.24 72 68
0.26 78 74
0.28 84 81
0.3 90 88
VALORES
DE AIRE
DE SALIDA
VALORES
DE AIRE
FRESCO
VJ0033
A
VJ0031
En este caso, hay 78 PCM en el aire FRESCO y 61 PCM en el aire de SALIDA. Utilice el perno de ajuste para ajustar (cerrar)
el registro de equilibrio del aire FRESCO hasta que la corriente de aire FRESCO coincida con la corriente del aire de SALIDA:
60 PCM (0,2 pulg. aqua) con el caudalímetro de hélice conectado a las tomas de presión de la corriente de aire FRESCO).
7. Sujete ambos registros con un tornillo de sujeción (incluido en el conjunto de piezas).
8. Escriba los datos necesarios sobre la corriente de aire en una etiqueta y péguela
cerrca del aparato par futuras consultas (fecha, velocidad máxima de las corrientes
de aire, su nombre, teléfono y dirección profesional).
NOTAS: 1. Utilice el diagrama de conversión que viene con el aparato para convertir
los resultados del caudalímetro de hélice en valores 10 pi³/m equivalentes.
2. Se considera que el aparato está equilibrado au cuando una diferancia de
±10 pi³/m (o ± 5 l/s or 17 m³/h) entre las dos corrientes de aire.
VP0019
CORRIENTE DE
AIRE
PURO
CORRIENTE DE AIRE
DE SALIDA
TORNILLO
VJ0031
