7
4. INSTALACIÓN (CONTINUACIÓN)
4.4 INSTALACIÓN DE LOS TUBOS Y REGISTROS (CONTINUACIÓN)
4.4.2 V
ENTILACIÓN EN EL PUNTO DE ORIGEN (ILUSTRACIÓN EN LA SECCIÓN 3.2)
Tubos de salida de aire viciado
Igual que para el sistema totalmente equipado con tubos descrito en la etapa 4.4.1
Tubos de distribución del aire puro
Hay dos métodos para conectar el aparato a la caldera/armario de tratamiento del aire:
Al conectar los tubos, use siempre herramientas y material aprobado. Cumpla con todas las leyes y
reglamentos de seguridad correspondientes. Consulte el código de construcción local.
ADVERTENCIA
!
Al conectar un tubo al tubo de alimentación de una caldera, el tamaño de este tubo debe adaptarse para
soportar la corriente de aire adicional que produce el aparato. Asimismo, debe utilizarse un tubo de metal.
PRECAUCIÓN

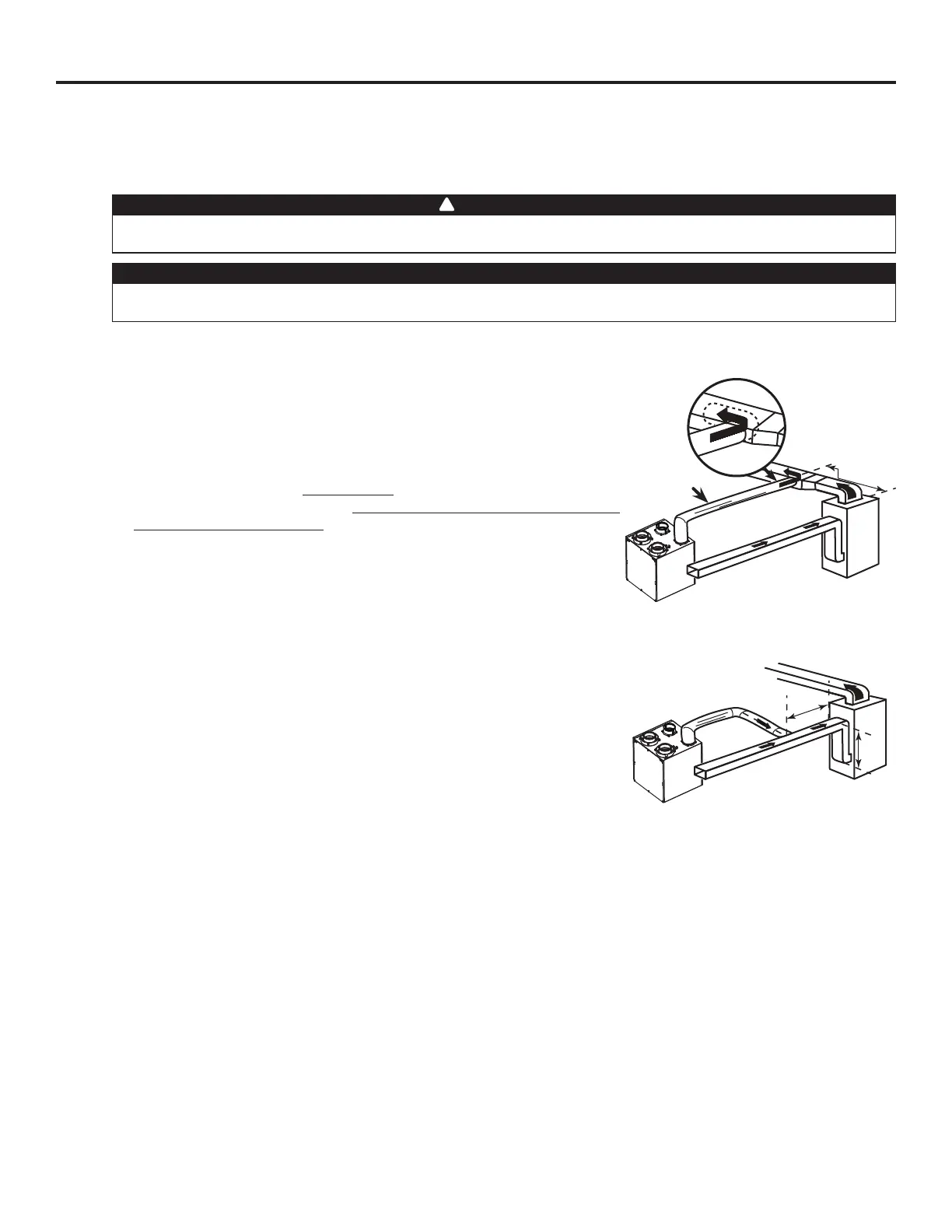

Método 1: Conexión por el lado de la alimentación
• Corte una apertura en el tubo de alimentación de la caldera al menos a
18 pulgadas de la caldera/armario de tratamiento del aire.
• Conecte esta apertura a la abertura de aire puro de entrada en el edificio del
aparato (debe utilizarse un tubo de metal, véase la ilustración de la derecha).
• Compruebe que el tubo del aparato forma un codo dentro del tubo de la caldera/
armario de tratamiento del aire.
• Si desea, interbloquee (sincronice) el funcionamiento del ventilador impelente
de la caldera/armario de tratamiento del aire (véase la sección 6 Conexión
eléctrica con la caldera)
VJ0075
MÍNIMO 18”
T
UBO DE METAL
Método 2: Conexión por el lado de retorno
• Corte una apertura en el tubo de retorno de la caldera a no menos de 10 pies
de la caldera/armario de tratamiento del aire (A+B).
• Conecte esta apertura a la abertura de aire puro de entrada en el edificio del
aparato (véase la ilustración de la derecha).
NOTA: Para el segundo método, no es fundamental que la caldera /armario de
tratamiento del aire funcione cuando el aparato está en marcha, pero se
aconseja. Si se desea, interbloquee (sincronice) el funcionamiento del
ventilador impelente de la caldera/armario de tratamiento del aire (véase la
sección 6 Conexión eléctrica con la caldera).
VJ0076
B
A
A+B = NO MENOS
DE 10’
