20

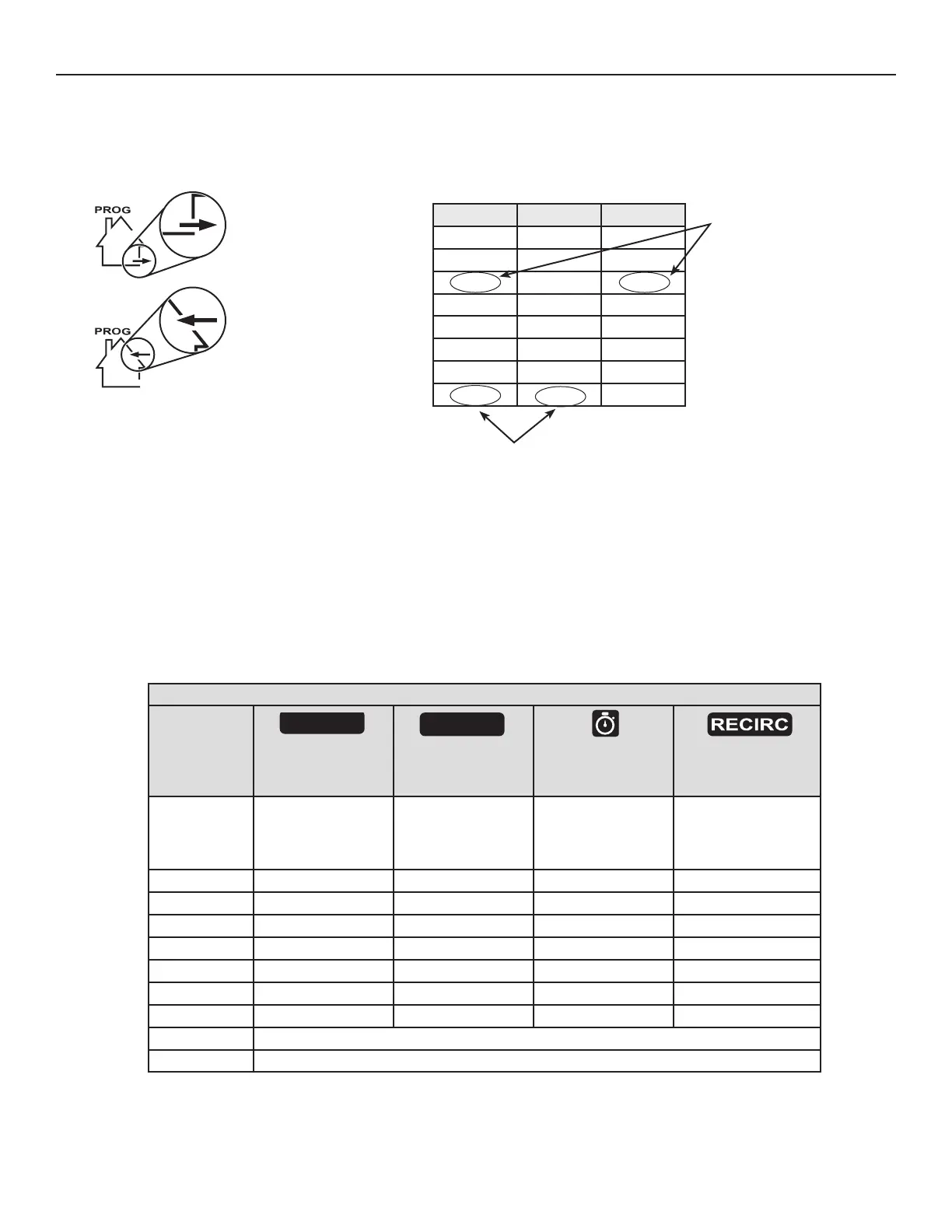

7. EQUILIBRADO DEL APARATO (ContinUaCión)
7.4 CuAdRO dE EquiliBRAdO y TABlA dE VElOCidAdES PRESElECCiOnAdAS (COnTinuACión)
Use el cuadro de equilibrado para convertir los valores de presión (pulgadas de columna de agua o in. w.g.) del caudalímetro de
hélice a valores de corriente de aire (pi/min). Durante la conversión, la pantalla del control mural principal VT9W muestra las tomas
de presión que han de usarse. Véase el ejemplo de abajo.
CorriEntE FrEsCo viCiado
pi/min in. W.g. in. W.g.
120 0.71 0.73
125 0.67 0.70
130 0.63 0.67
135 0.59 0.64
140 0.55 0.61
145 0.51 0.58
150 0.47 0.55
CuAdRO dE EquiliBRAdO dE lA unidAd
Enchufe el tubo del
caudalímetro de hélice a la
corriente de aire VICIADO.
VQ0138
Enchufe el tubo del
caudalímetro de hélice a la
corriente de aire FRESCO.
Valor del aire VICIADO
con su valor en pi/min
correspondiente.
Valor del aire FRESCO con su
valor en pi/min correspondiente
NOTA: La unidad se considera equilibrada aunque haya una diferencia de ± 10 pi/min (o ± 5 L/s o 17 m³/h) entre las dos corrientes
de aire.
TABLA DE VELOCIDADES PRESELECCIONADAS
El diseño especial de estas unidades, combinado con el control mural principal VT9W, ofrece numerosas gamas de
velocidades preseleccionadas, según los modelos.
Véase abajo el ejemplo de tabla de velocidades preseleccionadas.
MODELO DE LA UNIDAD
no dE
vEloCidad
prEsElECionada
alta vEloCidad
(pi/Min@ 0.4 in. w.g.)
baja vEloCidad
(pi/Min@ 0.2 in. w.g.)
vbathw Control
airE viCiado
(pi/Min@ 0.4 in. w.g.)
vEloCidad
dE rECirCUlaCión
(pi/Min@ 0.4 in. w.g.)
__
De 60 a 250
De 30 pi/min a
75 % de la
velocidad TURBO
ajustada
De 60 a 250 De 60 a 250
01 250 125 250 250
02 225 110 250 225
03 200 100 250 200
04 175 85 225 175
05 150 75 200 150
06 125 60 175 125
07 100 50 150 100
08 Esta velocidad esta para prueba de HVI a 64 pi/min a 13°F (-25°C)
09 Esta velocidad debe estar utilizada para prueba de HVI a 98 pi/min a 13°F (-25°C)
VQ0168
VQ0169
CONT
VQ0167
TURBO
VQ0166
