CONSEJO: Introduzca una pequeña longitud de conducto en el conjunto de la clapeta
de 3¼” x 10” (para un conducto rectangular) o en la placa para conducto redondo de
7” (para un conducto redondo) y selle la junta con cinta adhesiva de aluminio para
facilitar la conexión con los conductos de la vivienda.
Prepare la ubicación de la campana
Este manual cubre 2 tipos de instalación: la estándar (sin soportes EZ1)
y el sistema de instalación EZ1 de una persona (utilizando los soportes provistos).
Corte los orificios para los conductos y el orificio para el cableado que pasa por dentro
del gabinete, de acuerdo con la ruta de conductos que elija.

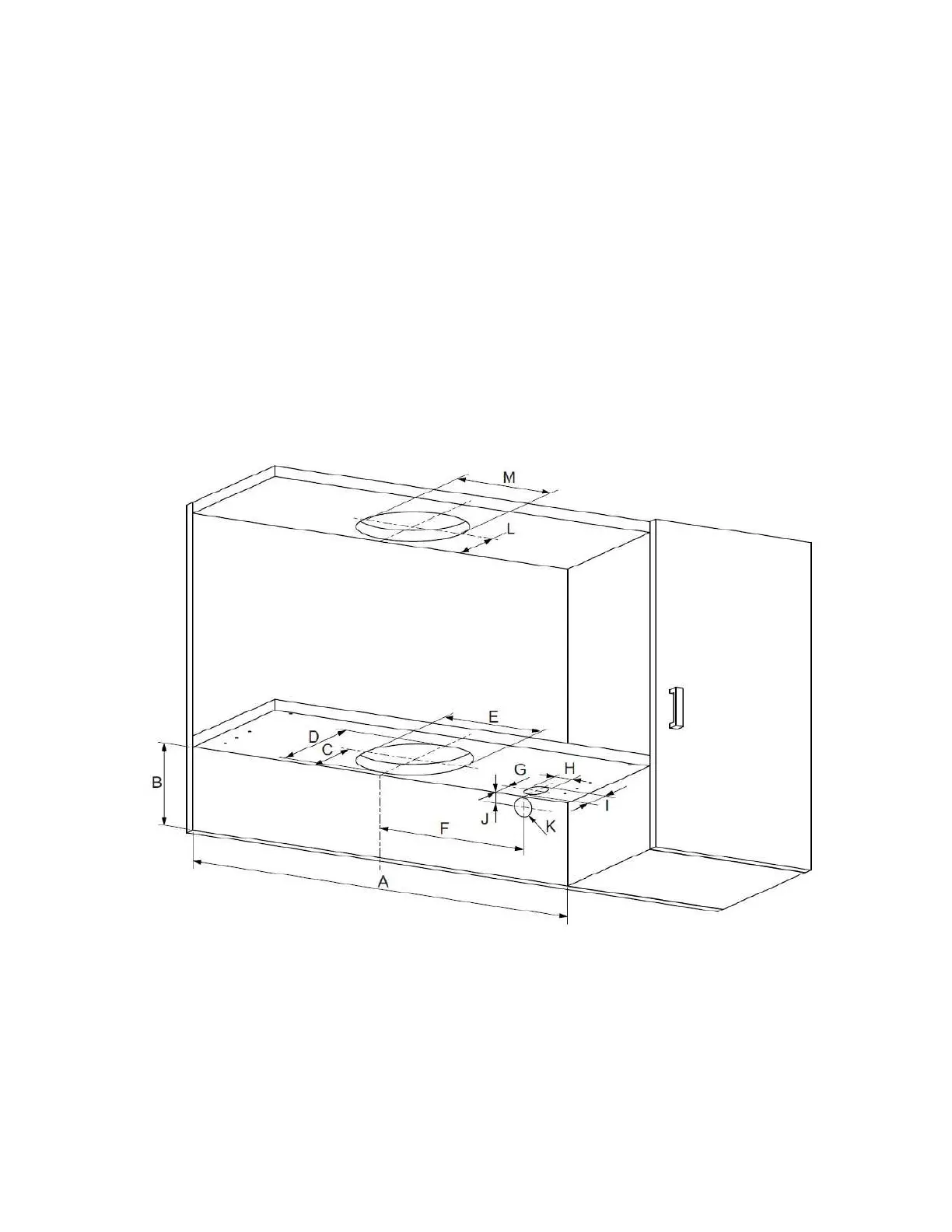

Para conducto redondo de 7"
A = 30 1/8 po ; B = 6 po para GLA, 5 1/8 po para MTR ; C = 4 7/8 po ; D = 8 7/16 po ;
E = φ 7 7/8 po ; F = 7 5/16 po ; G = 1 3/4 po ; H = φ 1 3/8 po ; I = 2 3/16 po ;
J = 13/16 po ; K = φ 1 3/8 po ; L = 4 9/16 po ; M = φ 7 7/8 po
