11

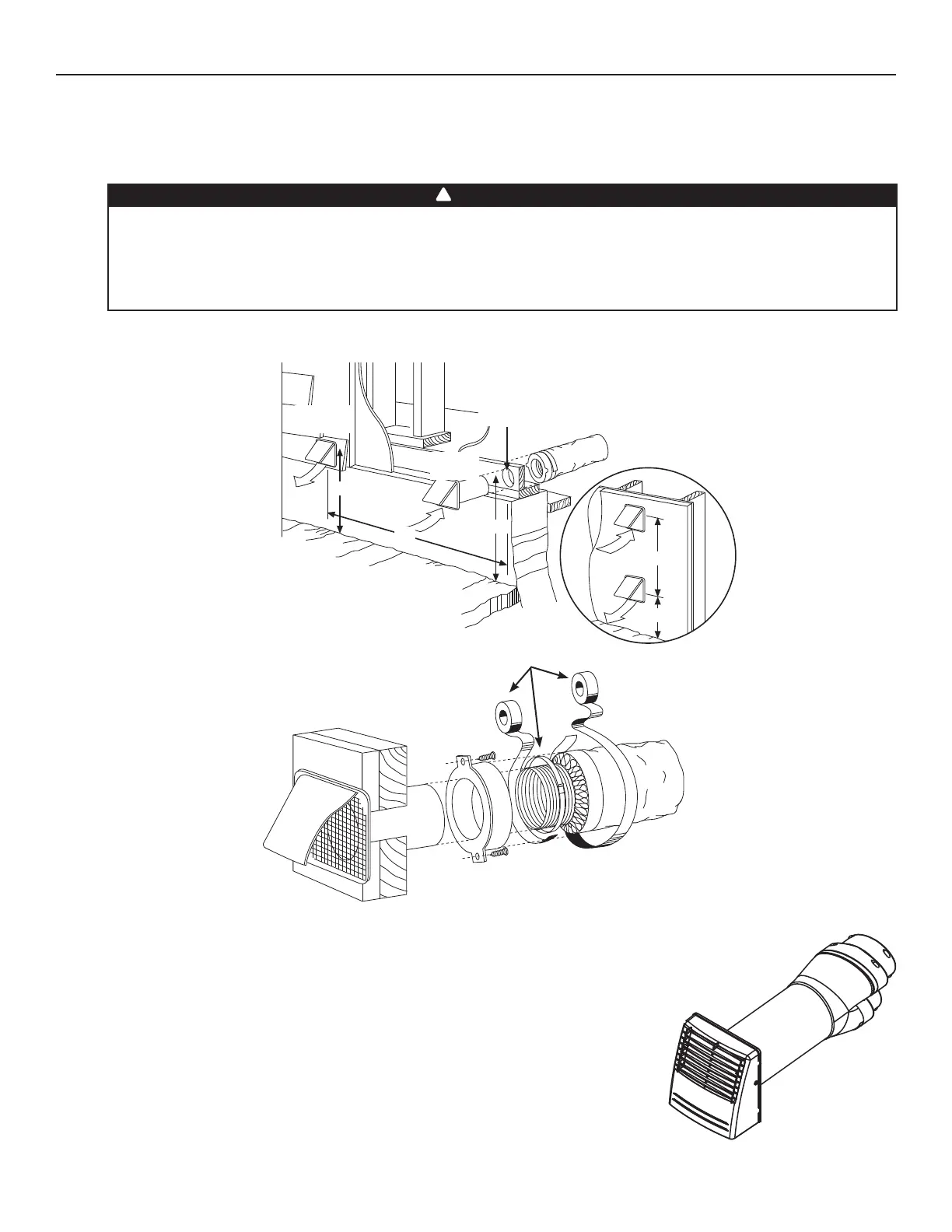

3.8 INSTALACIÓN DE 2 BOCAS EXTERIORES
Eligir un lugar apropiado para to instalar las bocas exteriores:
• Es preciso que haya una distancia mínima de 6 pies entre las bocas para evitar la contaminación cruzada
• Es preciso que haya una distancia mínima de 18 pulgadas del suelo
Véase la ilustración de abajo para la conexión de los tubos flexibles aislados a los bocas exteriores. Una “boca de entrada con
anti-ráfada” debe ser instalada en regións donde baja mucha nieve.
ADVERTENCIA
Compruebe que la bocca de entrada del aire puro se encuentra a una distancia mínima de 6 pies de los siguientes
elementos:
• Salida de secadora, de caldera de alto rendimiento, de aspirador central
• Salida de un gasómetro o una parrilla de gas
• Cualquier salida de una fuente de combustión
• Un cubo de basura y cualquier otra fuente de contaminación
!
VD0028
BOCA DE
EXPULSIÓN
BOCA DE
ENTRADA
CINTA Y SUJECIÓN AISLAMIENTO
18"
6'
18"
18"
6'
6" Ø
L
UGAR DE TUBOS
OPTATIVO
3.9 INSTALLACIÓN DEL CONJUNTO DE CAMBIO DE SECCIÓN TANDEM
®
*
Si se desea, puede realizarse la conexión de los tubos aislados con el exterior; pero
tenga en cuenta que este dispositivo generará una presión estática adicional de
0.23 pulgadas del indicador del nivel de agua.
La abertura de la viga necesaria para instalar el cambio de sección Tandem debe ser de
9¾” como mínimo. La altura máxima del cambio de sección Tandem es de 8¾”.
Para conectar los tubos flexibles aislados al cambio de sección Tandem (aire de salida
hacia el exterior y aire fresco desde el exterior), siga las instrucciones que vienen con el
conjunto de cambio de sección (pieza VTYIK1).
*Patentada.
VR0003
Conjunto de cambio de sección Tandem
3. INSTALACIÓN (CONTINUACIÓN)
