19
7. INSTALLER LA RALLONGE DE HOTTE (OPTIONNELLE)
Série AWEPD
La rallonge de hotte doit être installée avant la hotte (voir les directives fournies avec la rallonge).
8. INSTALLER LA HOTTE
Insérer le câble d’alimentation électrique dans la hotte par le serre-fils (installé précédemment à l'étape 5)
et serrer le serre-fils pour le maintenir en place.

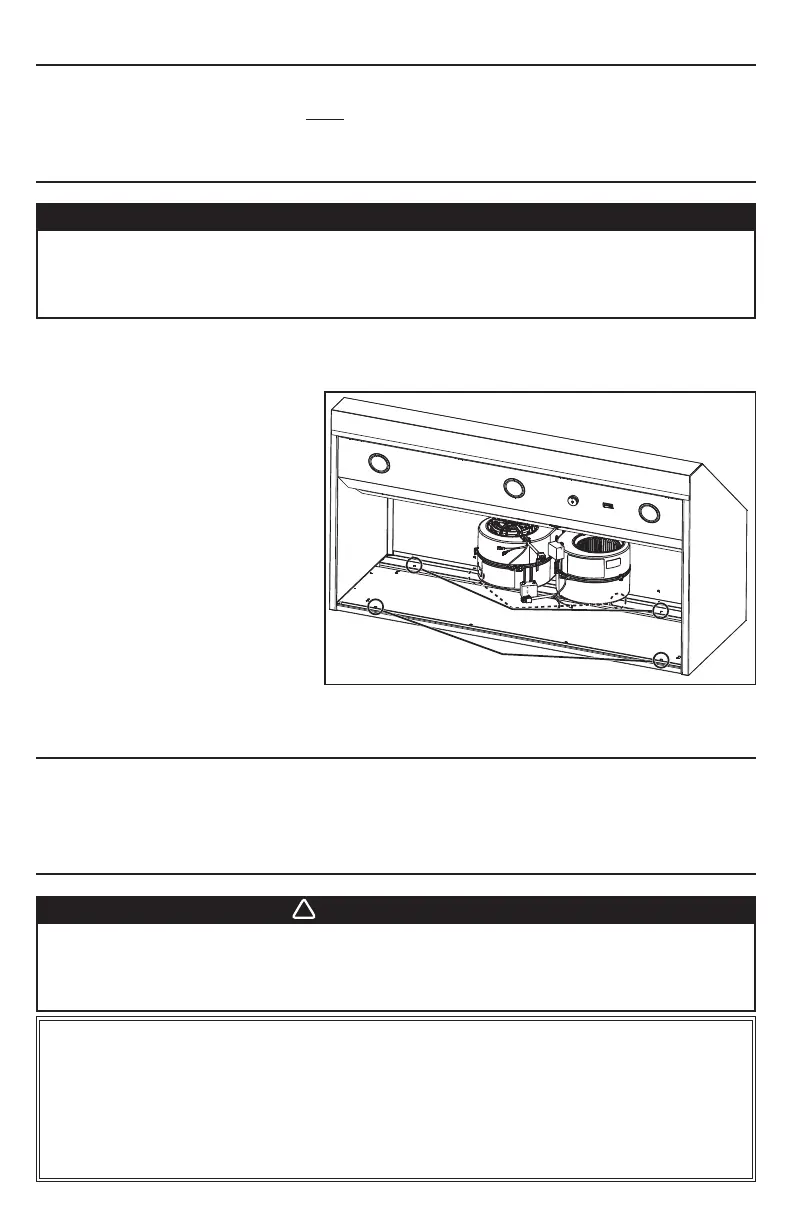

En appuyant la hotte au mur, insérer la
lisière de bois dans la cavité arrière de
la hotte.
Attacher le conduit rond de 10 po
à l’adaptateur.
Fixer la hotte à la lisière de bois, aux
endroits indiqués, à l’aide de 4 vis
n° 10 x 2 po à tête hexagonale (pour
le modèle de 36 po de largeur) ou de
6 vis (pour les modèles de 42 po, 48 po
et de 60 po de largeur) fournies. En se
servant des trous existants dans la hotte,
percer le mur, aux endroits indiqués,
de 2 trous de 3/16 po et y insérer les
douilles à expansion. Puis, fixer la hotte
au mur avec les 2 vis n° 8 x 5/8 po et les
2 rondelles fournies.
ATTENTION
• Bien que non recommandé, si les ventilateurs doivent être retirés, les réinstaller à
l’aide des contre-écrous 10-32 inclus dans le sac de pièces (couple de serrage
maximal de 20 lb).
• Retenir la hotte jusqu’à ce qu’elle soit complètement vissée à la lisière de bois.
HD0470
E
MPLACEMENT
DES
VIS
DE
RETENUE
E
MPLACEMENT
DES
DOUILLES
9. INSTALLER LA CHEMINÉE DÉCORATIVE (OPTIONNELLE)
Série AEEPD
Voir les directives fournies avec la cheminée décorative optionnelle.
10. BRANCHEMENT ÉLECTRIQUE
DIRECTIVES POUR L'UTILISATION DES CAPUCHONS DE CONNEXIONS ÉTANCHES :
1. Dégainer les fils d’une longueur de 3/8 po.
2. Égaliser les brins ou les conducteurs.
3. Ne pas les tordre. Rapprocher les fils et mettre leurs bouts égaux, sauf pour les fils à brins plus
petits, lesquels doivent dépasser légèrement des fils plus gros.
4. Insérer les fils dans le capuchon de connexion en poussant légèrement et tordre. NE PAS trop tordre.
5. Un peu de scellant pourrait s’échapper lors de l’insertion des fils dans le capuchon de connexion.
Essuyer l’excès de scellant autour des conducteurs. NE PAS RÉUTILISER.
AVERTISSEMENT
!
Risque d’électrocution. Le raccordement électrique doit être effectué par du
personnel qualifié conformément aux codes et aux standards en vigueur. Avant
d’effectuer le branchement, coupez l’alimentation électrique au panneau de
distribution et verrouillez-le pour éviter une mise en marche accidentelle.
