MANUEL D’INSTALLATION
INSTALLATION
12
PLAQUE POUR
CONDUIT ROND
DE 7 PO
INSTALLATION AVEC CONDUITS SEULEMENT
TRUC : Glisser une petite longueur de conduit par dessus l’adaptateur/volet de 3¼ po x 10 po
(pour un conduit rectangulaire) ou de 7 po rond (pour un conduit rond) et sceller le joint à
l’aide de ruban adhésif d’aluminium pour faciliter le raccord avec le reste des conduits.
8 ] Retirer les ouvertures préamorcées de 3¼ po x 10 po verticale, 3¼ po x 10 po horizontale
(les 2 étant les plaques rectangulaires centrales, voir les zones hachurées), ou 7 po
ronde selon le mode d’évacuation choisi (voir les FIGURES 1 A et 1 B).
NOTE : La plaque pour conduit rond de 7 po peut être glissée latéralement, jusqu’à 1/2 po
de chaque côté, pour s’ajuster à un conduit décentré.
OUVERTURE
PRÉAMORCÉE DE 7 PO
RONDE (RETIRER AUSSI
L’OUVERTURE PRÉAMORCÉE
VERTICALE)
OUVERTURE
PRÉAMORCÉE
VERTICALE DE
3¼ PO X 10 PO

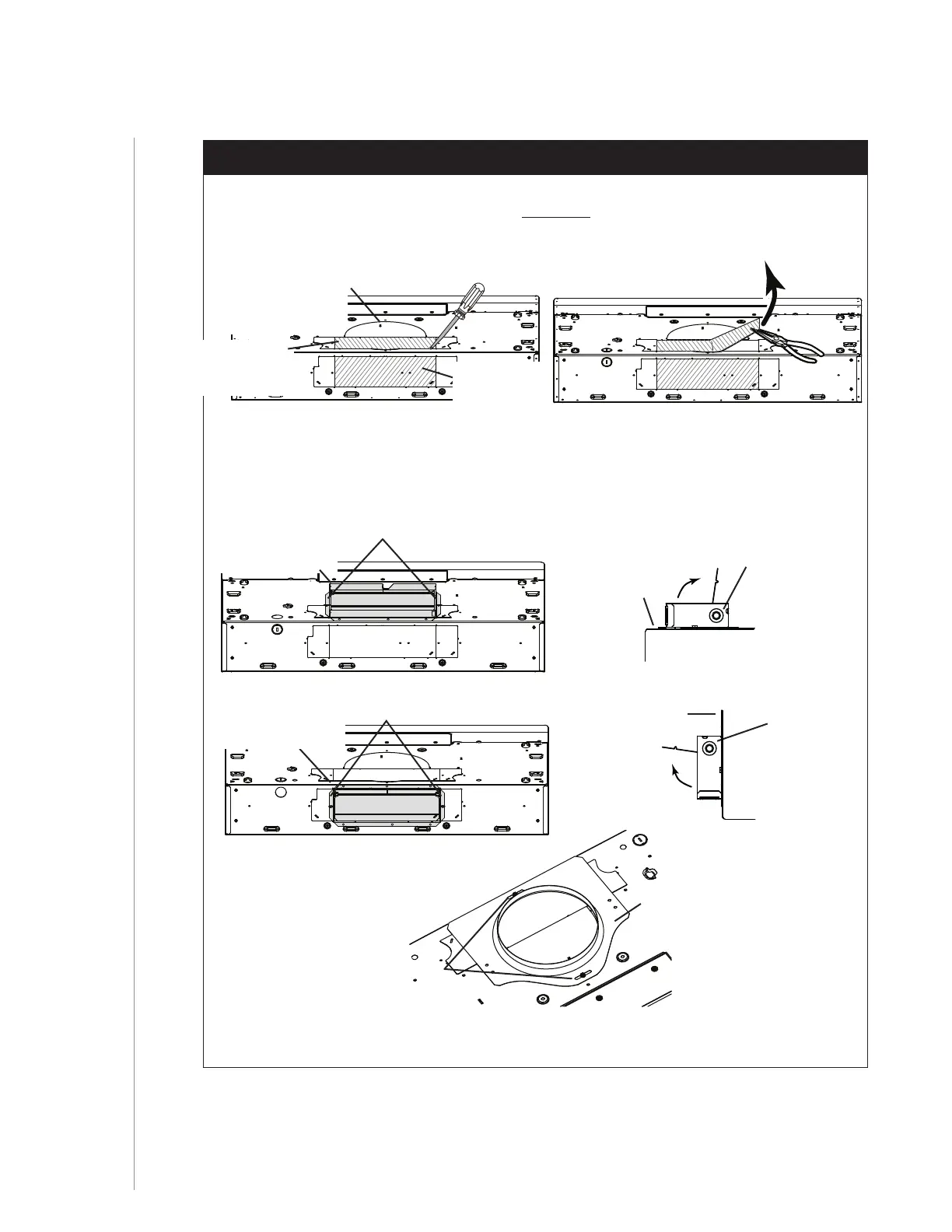

FIGURE 1 A
VIS
FIGURE 3
PIVOT DU
VOLET
VIS
FIGURE 2 A FIGURE 2 B
9 ] Installer l’adaptateur/volet de 3¼ po x 10 po sur le dessus OU à l’arrière de la hotte (en gris
dans la FIGURE 2 A ci-dessous; si un conduit de 3¼ po x 10 po est utilisé) ou la plaque pour
conduit rond de 7 po (si un conduit de 7 po rond est utilisé, voir la FIGURE 3) par-dessus
l’ouverture dégagée. Lorsqu’il est installé, l’adaptateur/volet de 3¼ po x 10 po doit s’ouvrir
comme il est indiqué à la FIGURE 2 B.
FIGURE 1 B
ARRIÈRE DE
LA HOTTE
PIVOT DU
VOLET
VIS
OUVERTURE
PRÉAMORCÉE
HORIZONTALE
DE 3¼ PO X 10 PO
ADAPTATEUR/VOLET
DE 3¼ PO X 10 PO
ADAPTATEUR/VOLET
DE 3¼ PO X 10 PO
REBORD
SUPÉRIEUR
ARRIÈRE DE
LA HOTTE
