MANUAL DE INSTALACIÓN
INSTALACÍON
15151515
A
C
B
D
INSTALACIÓN CON SALIDA HORIZONTAL
INSTALACIÓN CON SALIDA VERTICAL Y INSTALACIÓN SIN CONDUCTOS
OTA: N El procedimiento siguiente se aplica a las instalaciones en armarios con armazón y sin
armazón.

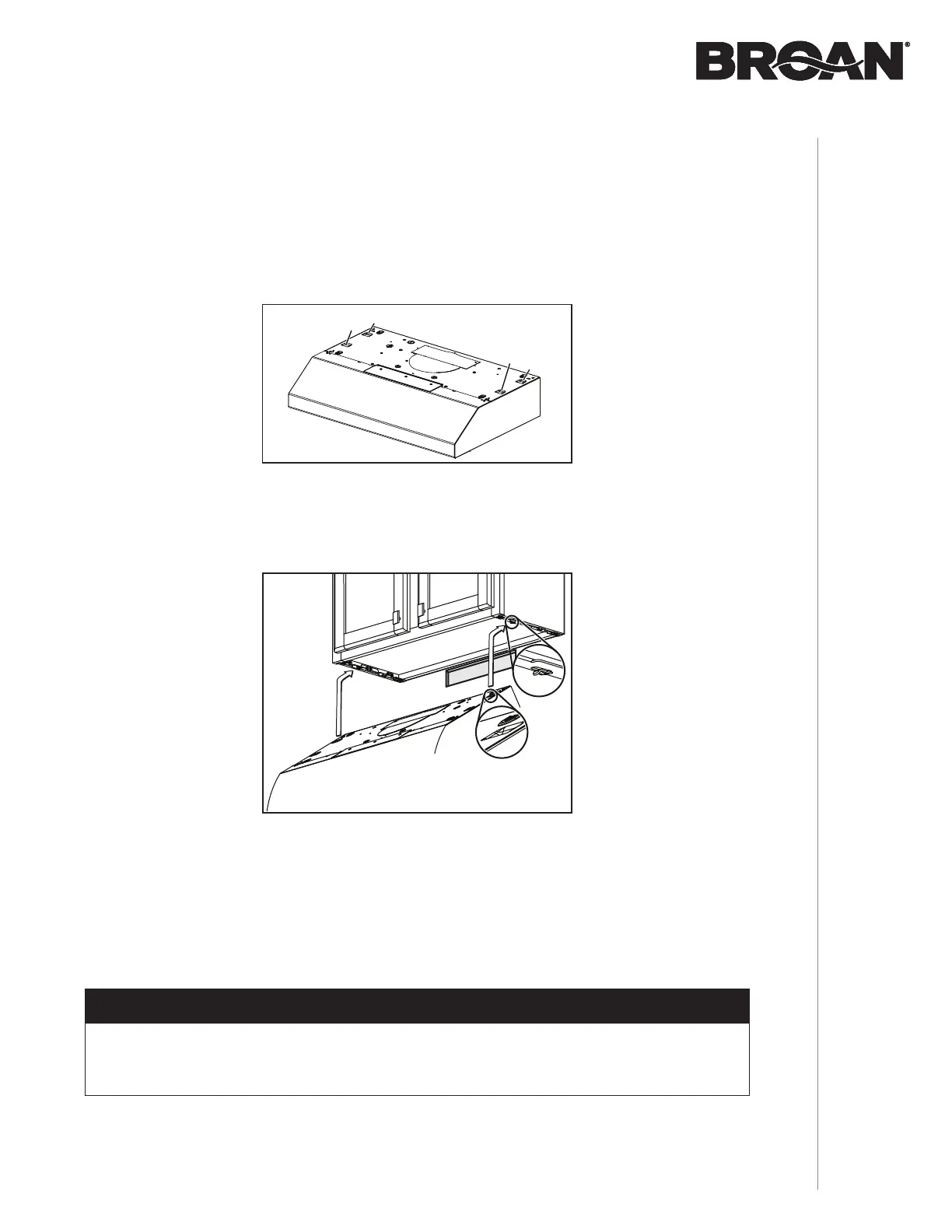

Instale la campana (Soporte EZ1)
1 ] Lleve el cable de alimentación de la vivienda del tablero de servicio al lugar de la campana.
2 ] Hay 2 pares de orificios rebajados en cada lado de la parte superior de la campana (en la
parte trasera: A y B, en la parte delantera C y D en la ilustración de abajo); estos orificios
permiten colgar la campana a los soportes (instalados previamente).
3 ] Cuelgue provisionalmente la campana de los soportes por medio de los dos (2) ORIFICIOS
TRASEROS rebajados (A y B). Mientras sujeta la campana, lleve el cable de alimentación
de la vivienda hasta la campana a través de la descarga de presión instalada previamente
en la etapa 6 en la página 10.
4 ] Desenganche los orificios traseros de los soportes y cuelgue la campana por medio de los
dos (2) ORIFICIOS DELANTEROS rebajados (C y D). Sujete el cable de alimentación a la
campana usando la descarga de presión.
5 ] Cuelgue la campana a los soportes usando los dos (2) ORIFICIOS DELANTEROS rebajados
(C y D). Mientras sujeta la campana, sujete el cable de alimentación a la campana usando
la descarga de presión instalada previamente en la etapa 6 en la página 10.
6 ] Conecte los conductos a la campana y use cinta adhesiva metálica para sellar las juntas.
Asegúrese de que el conjunto de la clapeta (o la placa del conducto redondo) entra en el
conducto y que la clapeta se abre y se cierra sin dificultad.
INSTALACIÓN CON CONDUCTOS ÚNICAMENTE
A
B
NOTA: Refiérase a la página siguiente para las últimas etapas de estas instrucciones.
