7
El aire fresco y el aire de salida circulan a través de los conductos del
sistema central de aire forzado, lo que simplifica la instalación.
Se sugiere el uso de los ventiladores de los baños y de una campana de
cocina para expulsar el aire viciado.
aire viciado del edificio:
Conecte el puerto de admisión de aire viciado del aparato con el
conducto de retorno del sistema central de aire forzado por lo menos 3
pies antes de la distribución de aire fresco del aparato.
aire freSco Hacia el edificio:
Conecte el conducto de distribución de aire fresco del aparato con el
conducto de retorno del sistema central de aire forzado por lo menos a
10 pies de distancia del sistema central de aire forzado (A+B)*.
* Esta distancia de 10 pies se aplica solamenta en zonas donde la
temperatura exterior desciende por debajo del punto de congelación
(32°F).

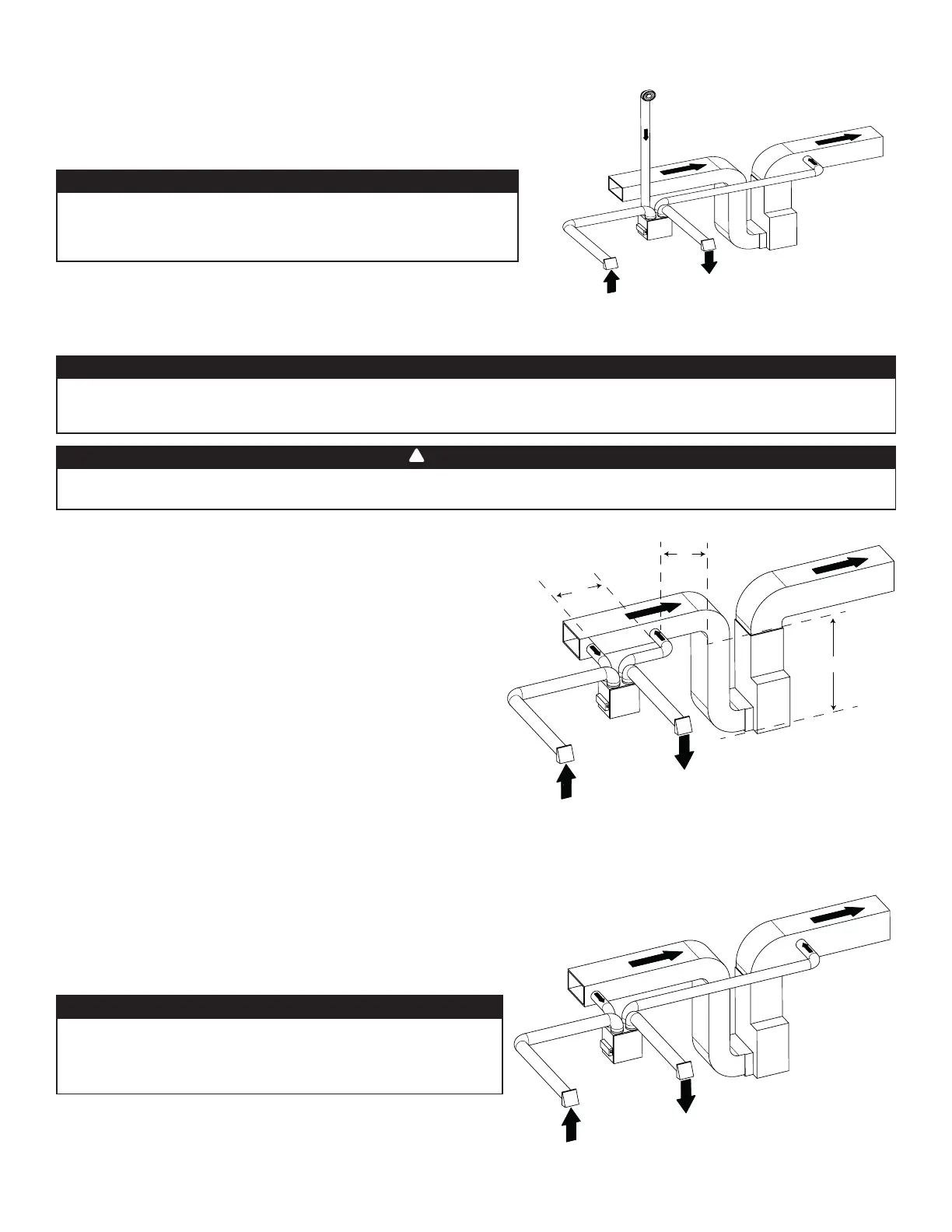

2.2.3 inSTalación Simplificada (T-4) (no Se puede uTilizar el modo recirculación con eSTa configuración)
La conexión de los conductos al sistema central de aire forzado puede regularse por ciertos códigos y normas. Es su responsabilidad
consultar y aplicar los requisitos locales para evitar incumplimiento.
ADVERTENCIA
!
El sistema central de aire forzado debe estar sincronizado con el aparato porque la evacuación y la distribución de aire fresco proceden
de la misma sección. El sistema central de aire forzado debe funcionar para evitar que el aire fresco sea directamente aspirado por la
evacuación, lo que reduciría considerablemente el aporte de aire fresco al edificio. Véase la sección 3.3 por la conexión.
PRECAUCIÓN
VH0167
C
B
A
a + B = mín. 10 pieS
c = 3 pieS
NOTA: Para este tipo de configuración, se debe seleccionar la opción T-4
en la pantalla LCD al auto balanceo del aparato (consulte la sección 5.2).
Aire fresco
del exterior
Aire viciado
hacia el exterior
Aire viciado
del edificio
Aire fresco hacia
el edificio
VH0168
inSTalación alTernaTiva (T-5) (no Se puede uTilizar el modo recirculación con
eSTa configuración)
El aparato debe sincronizarse con el funcionamiento del sistema central
de aire forzado para evitar condensación y crecimiento del moho en los
conductos de distribución del sistema central de aire forzado si el modo
refrigeración del sistema central de aire forzado se utiliza.
No se recomienda esta configuración con un sistema central de aire
forzado de alta velocidad. Las presiones elevadas generadas por estos
sistemas pueden provocar el mal funcionamiento del aparato y generar
errores.
PRECAUCIÓN
NOTA: Para este tipo de configuración, se debe seleccionar la opción T-5
en la pantalla LCD al auto balanceo del aparato (consulte la sección 5.2).
Aire fresco hacia
el edificio
Aire viciado
hacia el exterior
Aire fresco
del exterior
Aire viciado
del edificio
VH0166
inSTalación alTernaTiva (T-3) (Se puede uTilizar el modo recirculación con eSTa
configuración)
El aparato debe sincronizarse con el funcionamiento del sistema central
de aire forzado para evitar condensación y crecimiento del moho en los
conductos de distribución del sistema central de aire forzado si el modo
refrigeración del sistema central de aire forzado se utiliza.
No se recomienda esta configuración con un sistema central de aire
forzado de alta velocidad. Las presiones elevadas generadas por estos
sistemas pueden provocar el mal funcionamiento del aparato y generar
errores.
PRECAUCIÓN
NOTA: Para este tipo de configuración, se debe seleccionar la opción T-3
en la pantalla LCD al auto balanceo del aparato (consulte la sección 5.2).
Aire viciado
del edificio
(p.ej. baño)
Aire fresco hacia
el edificio
Aire viciado
hacia el exterior
Aire fresco
del exterior
