14

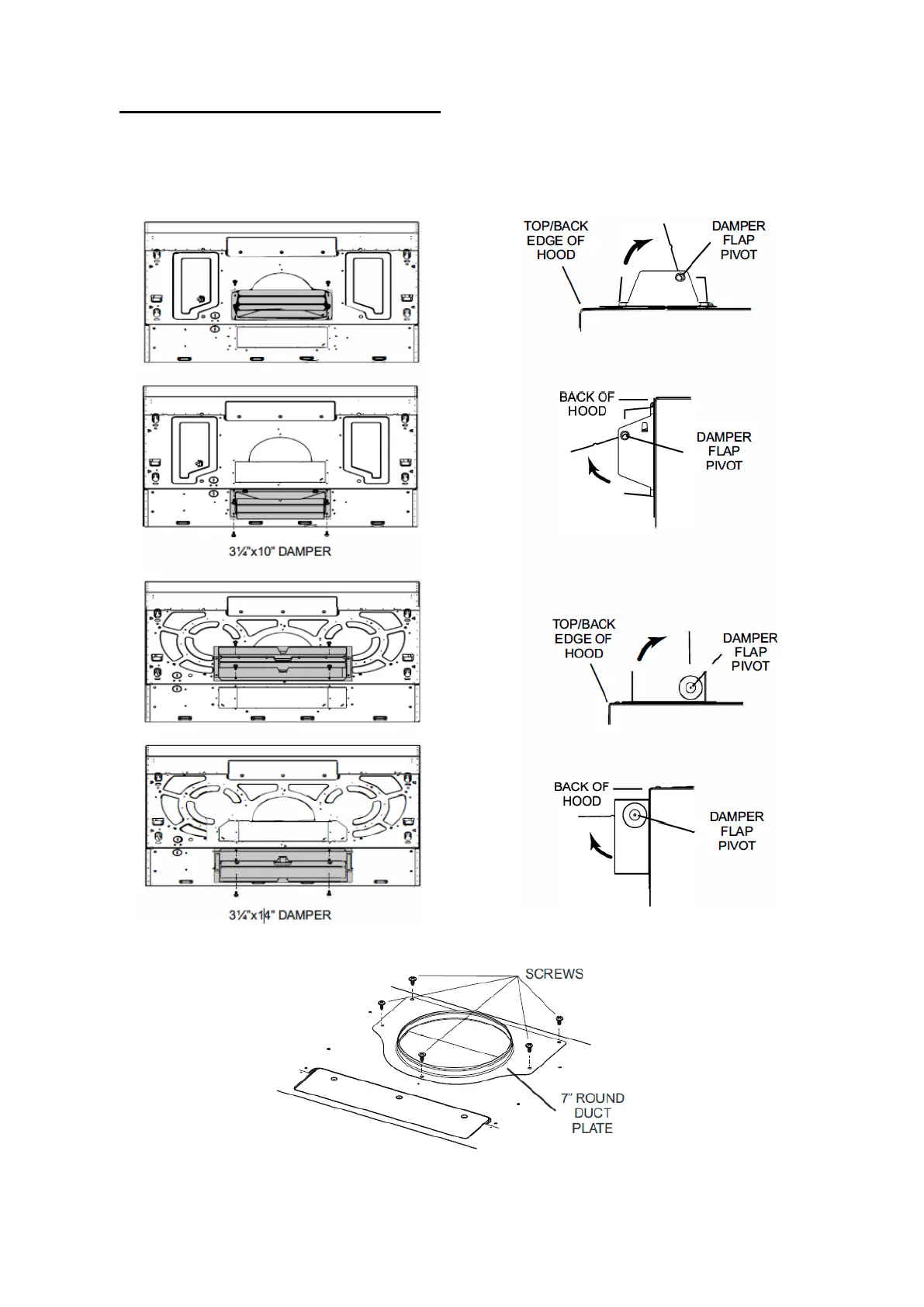

3. FOR DUCTED INSTALLATION ONLY
Use ST 3/16” x 5/16” screw to attach 3¼” x10” or 3¼"x14" damper assembly on top OR
back of hood (if using 3¼” x 10” duct, see Figure 2 A) or 7” round duct plate (if using 7”
round duct, see Figure 3) over the knockout opening. When installed, the 3¼” x 10”
damper assembly must open as shown in Figure 2 B (3¼"x14" only for ALT4).
Figure 2 A
Figure 2 B
Figure 3
