PIR 240 IP44 V2

Инструкция по эксплуатации

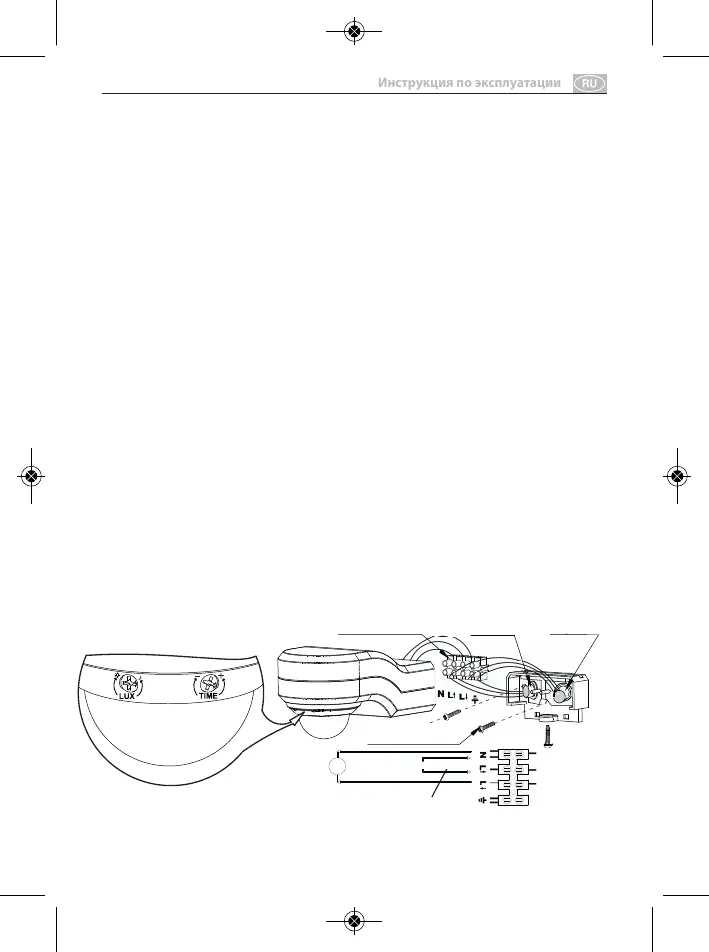

УСТАНОВКА (смотри также рис. 2)

ВАЖНО:

1. Датчик движения должен быть установлен квалифицирован-

ным специалистом в области электротехники в соответствии с

предписаниями МЭК по установке электропроводки.

2. Установка осветительного прибора должна производиться со-

гласно национальным положениям и законам. Во многих стра-

нах существуют дополнительные требования к национальным

положениям.

Перед началом работы на электрической установке следует

убе

диться в том, что она подключена к источнику питания

(предохранитель/основной выключатель).

4. Детектор движения должен быть использован исключительно

для включения осветительных приборов.

5. открутите болт на нижней стороне корпуса, снимите монтажную -

плиту и вытащите клеммовую панель из крепления. Если вы устанав

ливаете датчик движения на 90°-угле здания, вместо монтажной

плиты используйте угольное крепление.

6. подведите токоподводящий кабель и кабель осветительного при-

бора (лампы) через резиновое уплотнение монтажной плиты/уголь-

ного крепления.

7. закрепите монтажную плиту/угольное крепление к месту установки.

8. подключите токоподводящий кабель и кабель осветительного при-

бора (лампы) к клеммовой панели (смотри рис. 2).

9. Вновь подгоните клеммовую панель.

10. закрепите корпус на монтажную плиту/угольное крепление и затя-

ните болты.

11. подключите к источнику питания. Теперь вы можете перевести

датчик движения в желаемый интервал работы.

элементы управления

клеммовая панель токоподводящий

кабель

кабель осветитель-

ного прибора

(лампы)

Монтажная

плита

Голубой

Коричневый

Черный

Пено-

поли-

изо-

циану-

рат

}

Земля

Лампа

Крепежные болты

Энергоснабжение

220-240 V~ 50/60 Hz

рис. 2

011809 Bewegungsmelder PIR 240_011809 BA_Bewegungsmelder PIR 240 0451364 17.1
