PIR 240 IP44 V2 Kullanma talimatı
KURULUM (bkz. Resim 2)
ÖNEMLI:
. Hareket ileticisi kalifiye elektronik uzmanı biri tarafından IEC
kurallarına uygun olarak kurulum için kablolanmalıdır.
. Kurulum ulusal talimatlara ve yasalara uygun olarak gerçekleş -
melidir. Bir çok ülkede ulusal talimatlar konusunda ilave şartlar
bulunmaktadır.
. Elektrikli sistemlerde çalismalara başlamadan önce, elektriğin kesik
olduğundan emin olunmalıdır (Sigorta, Ana şalter).
. Hareket bildiricisi sadece aydınlatmanın çalıştırılması için
kullanılabilir.
5. Gövdenin altındaki vidayı sökün ve montaj plakasını çikararak
bağlantı bloğunu tutgaçtan kurtarın. Şayet hareket ileticisini 90°’lik
bina tavanına monte edecek iseniz, montaj plakası yerine ekteki
köşe tutucusunu kullanın.
6. Elektrik ve ışık kablosunu montaj plakasının/köşe tutucusunun
contasından geçirin.
7. Montaj plakasını/köşe tutucusunu montaj yerine bağlayın.
8. Elektrik ve ışık kablosunu bağlantı bloğuna bağlayın (bkz. Resim 2)
9. Bağlantı bloğuna tekrar yerine yerleştirin.
10. Gövdeyi montaj plakasına/köşe tutucusuna bağlayın ve vidayı sıkın.
11. Elektriği açın. Şimdi hareket ileticisni istediğiniz çalisma şekline
getirebilirsiniz.
63

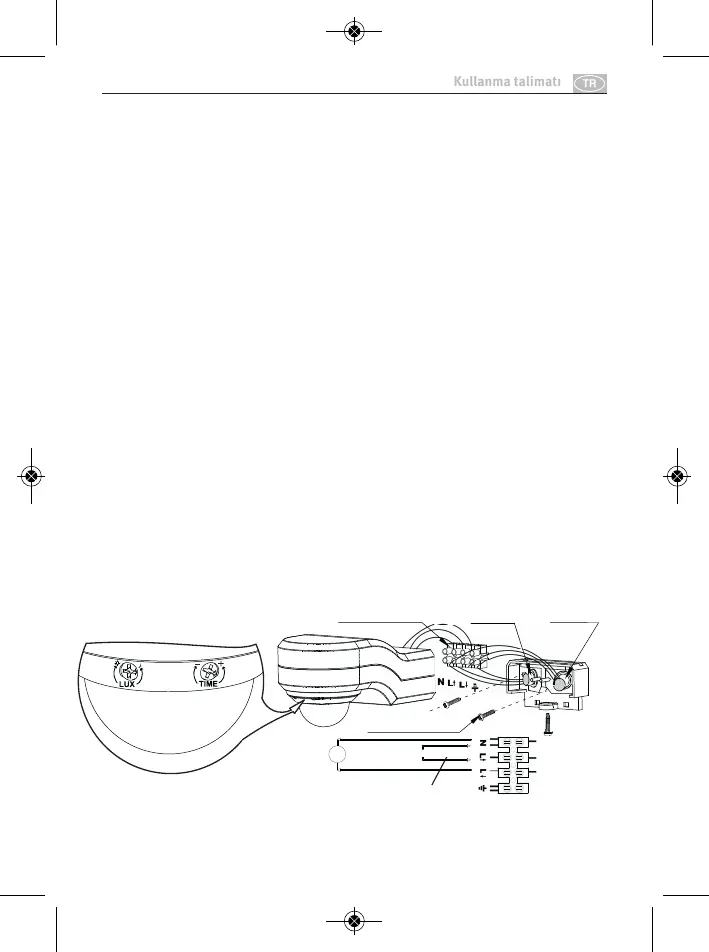

Kullanım elemantları
Bağlantı bloğu Elektrik kablosu Işik kablosu
Montaj plakası
Mavi
Kahverengi
Siyah
PIR
}
Toprak
Işik
Bağlantı vidaları
Elektrik bağlantısı
220-240 V~ 50/60 Hz
Resim 2
011809 Bewegungsmelder PIR 240_011809 BA_Bewegungsmelder PIR 240 0451364 17.1
