PIR 240 IP44 V2 Manual de instruções
INSTALAÇÃO (ver também a fig. 2)
IMPORTANTE:
1.
O detector de movimentos deve ser instalado por um electrotéc-
nico qualificado em concordância com as directivas IEC relati-
vas à cablagem.
2. A instalação deve ser efectuada em conformidade com os regu-
lamentos e leis nacionais. Em muitos países existem requisitos
adicionais em relação aos regulamentos nacionais.
3. Antes dos trabalhos em equipamentos eléctricos, deve assegu
rar-se de que a corrente está desligada (fusível/interruptor
principal).
4. O detector de movimentos só pode ser utilizados para comutar
as lâmpadas.
5.
Solte o parafuso na parte inferior da carcaça, retire a placa de mon-
tagem e retire a régua de bornes do suporte. Se desejar montar o
detector de movimentos num canto do edifício de 90°, utilize em
vez da placa de montagem o suporte de canto fornecido junta-
mente.
6. Conduza o cabo de corrente e o cabo da lâmpada através da veda-
ção de borracha da placa de montagem/suporte de canto.
7. Fixe a placa de montagem/suporte de canto no local de montagem.
8. Ligue o cabo de corrente e o cabo da lâmpada na régua de bornes
(ver fig. 2).
9. Insira novamente a régua de bornes.
10. Fixe a carcaça na placa de montagem/suporte de canto e aperte o
parafuso.
11. Ligue a corrente. Agora pode deslocar o detector de movimentos
para o estado de trabalho desejado.
39

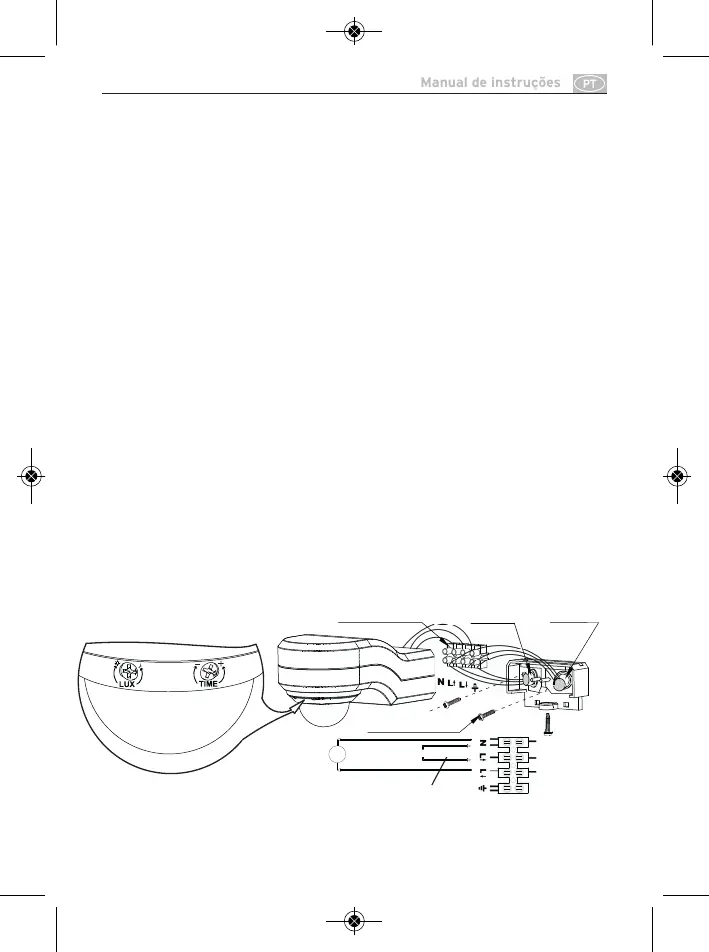

Elementos de comando
Régua de borne
s
Cabo de corrente Cabo da lâmpada
Placa de monta-
gemn
bAzul
Castanho
Preto
PIR
}
Terra
Lâmpada
Parafusos de fixação
Alimentação eléctrica
220-240 V~ 50/60 Hz
Fig. 2
