INSTALACIÓN (véase también la fig. 2)
IMPORTANTE:
1. Un electricista cualificado debe encargarse de la instalación del
detector de movimiento conforme a las normas IEC sobre cable-
ado.
2. La instalación debe realizarse de acuerdo a la legislación y los
reglamentos nacionales. En muchos países existen exigencias
adicionales a los reglamentos nacionales.
3.
Antes de trabajar con equipos eléctricos, debe asegurarse de que
se ha desconectado la corriente (fusible/interruptor principal).
4. El sensor de movimientos solamente puede utilizarse para
encender las luces.
5. Suelte los tornillos de la parte inferior de la carcasa, retire la placa
de montaje y saque la regleta de bornes del soporte. Si quiere
montar el detector de movimiento en una esquina de un edificio de
90º, utilice el soporte angular adjunto en lugar de la placa de mon-
taje.
6. Tienda el cable de alimentación y el cable de la lámpara a través de
la junta de goma de la placa de montaje o el soporte angular.
7. Fije esta placa o soporte en el lugar de montaje.
8. Conecte el cable de alimentación y el cable de la lámpara en la
regleta de bornes (véase la fig. 2).
9. Vuelva a introducir la regleta de bornes.
10. Fije la carcasa a la placa de montaje o el soporte angular y apriete
los tornillos.
11. Conecte la corriente. Ahora puede cambiar de lugar el detector de
movimiento en el estado de trabajo que desee.
33

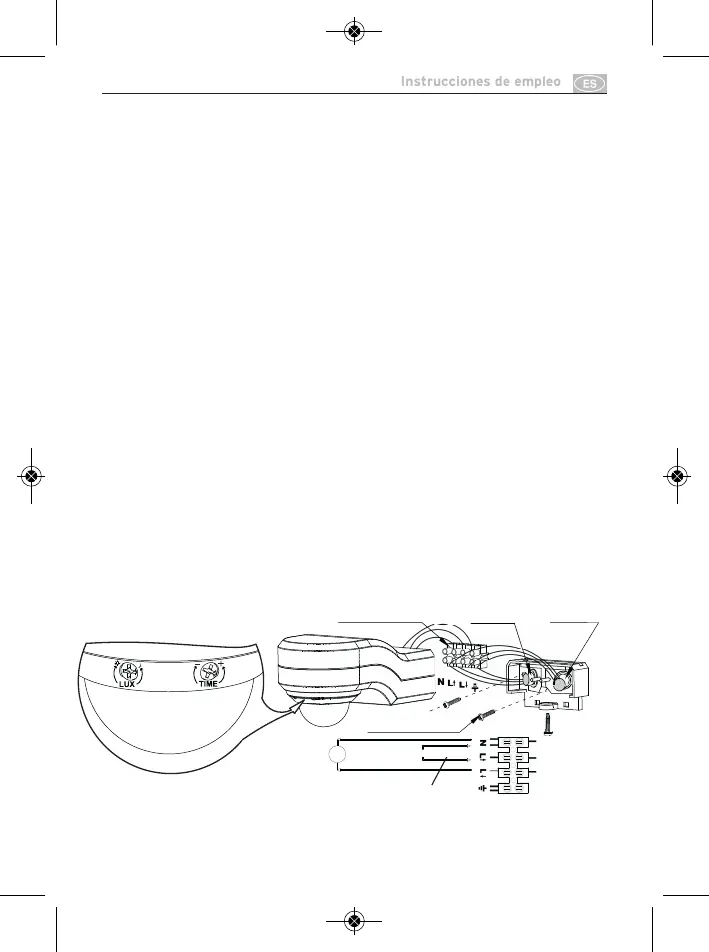

Elementos de mando
Regleta de bornes Cable de alimentación Cable de la lámpara
Placa de montaje
Azul
Marrón
Negro
PIR
}
Tierra
Lámpara
Tornillos de fijación
Suministro de corriente
220-240 V~ 50/60 Hz
Fig. 2
