220-240 V~ 50/60 Hz

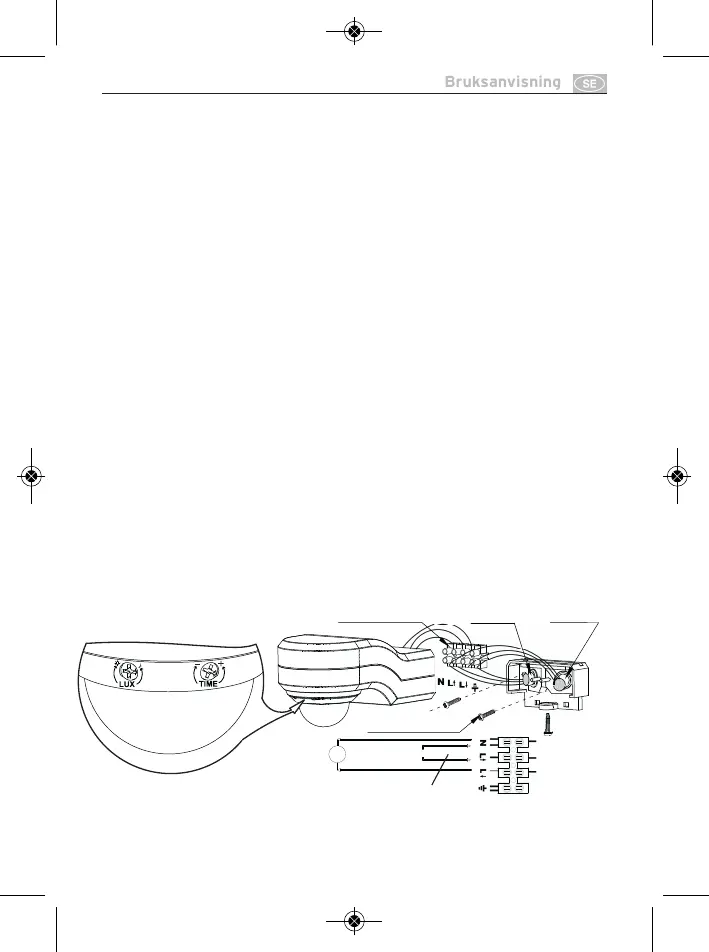

Abb. 2

PIR 240 IP44 V2 Bruksanvisning

Montering (se även illustration 2)

VIKTIGT:

1. Rörelselarmet måste installeras av en kvalificerad elektro-

fackman i överensstämmelse med IEC:s föreskrifter avseende

kabeldragning.

2. Installationen måste utföras i enlighet med nationella

föreskrifter och lagar. I många länder finns det extra krav

utöver de nationella föreskrifterna.

3. Innan arbeten med elektriska anläggningar måste strömmen

stängas av (säkring/huvudströmbrytare)

4. Rörelsedetektorn får endast användas för att koppla lampor.

5. Lossa skruven på höljets undersida, ta bort monteringsplattan och

ta ut klämmlisten ur hållaren. Om rörelselarmet skall monteras i ett

90° hörn, använd då den bifogade hörnhållaren istället för

monteringsplattan.

6. För strömkabeln och lampsladden genom gummitätningen i

montageplattan/hörnhållaren.

7. Sätt fast montageplattan/hörnhållaren på monteringsstället.

8. Tryck in strömkabeln och lampsladden i klämmlisten

(se illustration 2).

9. Sätt in klämmlisten igen.

10.

Sätt fast höljet på montageplattan/hörnhållaren och dra åt skruven.

11. Slå på strömmen. Nu kan rörelselarmet ställas in för önskat arbets

läge.

27

Hanhavendeelementen

Klämlist Strömkabel lampsladden

Monterings-

platta

Blå

Brun

Svart

PIR

}

Jord

Lampa

Skruvar

Förbrukning
