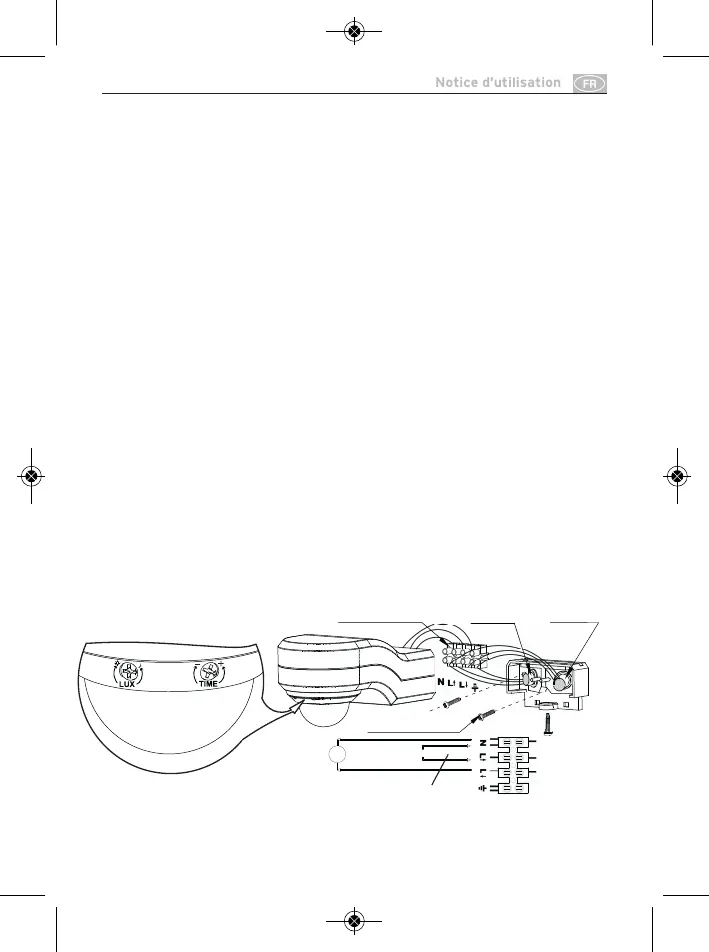

PIR 240 IP44 V2 Notice d’utilisation

INSTALLATION (voir aussi ill. 2)

IMPORTANT :

1. Le détecteur de mouvement doit être installé par un électricien

qualifié en accord avec les consign es IEC relatives à la filerie.

2. L'installation doit être exécutée conformément aux directives

et lois nationales. Il existe dans de nombreux pays des normes

supplémentaires aux directives nationales.

3.

Avant de travailler sur des installations électriques, il faut s’assu rer

que le courant est débranché (fusible/interrupteur principal).

4. Le détecteur de mouvement est exclusivement destiné à

activer l'éclairage.

5.

Dévissez la vis sur la partie inférieure du boîtier, retirez la plaque de

montage et retirez le bornier du support. Si vous voulez monter le

détecteur de mouvement dans un coin de 90° du bâtiment, utilisez

le support d’angle livré au lieu de la plaque de montage.

6. Passez le câble électrique et le câble de la lampe à travers le joint

en caoutchouc de la plaque de montage/du support d‘angle.

7.

Fixez la plaque de montage/le support d’angle sur le lieu de montage.

8. Raccordez le câble électrique et le câble d’éclairage au bornier

(voir ill. 2).

9. Réinsérez le bornier.

10. Fixez le boîtier sur la plaque de montage/le support d’angle et vis-

sez la vis.

11. Branchez le courant. Vous pouvez maintenant régler le détecteur

de mouvement dans l’état de fonctionnement souhaité.

15

Eléments de commande

Bornier Câble électrique Câble d‘éclairage

Plaque de montage

Bleu

Brun

Noir

PIR

}

Terre

Lampe

Vis de fixation

Alimentation électrique

ill. 2
