INSTALACIÓNINSTALACIÓN
ES
39
Coloque su placa de cocción en la apertura del
mueble soporte teniendo cuidado de tirar de la
placa hacia sí.
Coloque las cabezas de los quemadores, los
sombreretes y las parrillas de soporte de
cacerolas.
Conecte su placa al gas (ver capítulo «Conexión
de gas») y a la electricidad (ver capítulo
«Conexión eléctrica»).
Inmovilizar la placa por medio de las cuatro
patas de jación suministradas con sus tornillos
(Fig. 02) que se jan en las cuatro esquinas del
cárter. Utilice obligatoriamente los agujeros
previstos a tal efecto según el dibujo de
arriba (Fig. 01).
Pare de atornillar cuando la pata de jación
comience a deformarse.
No utilizar atornilladora.

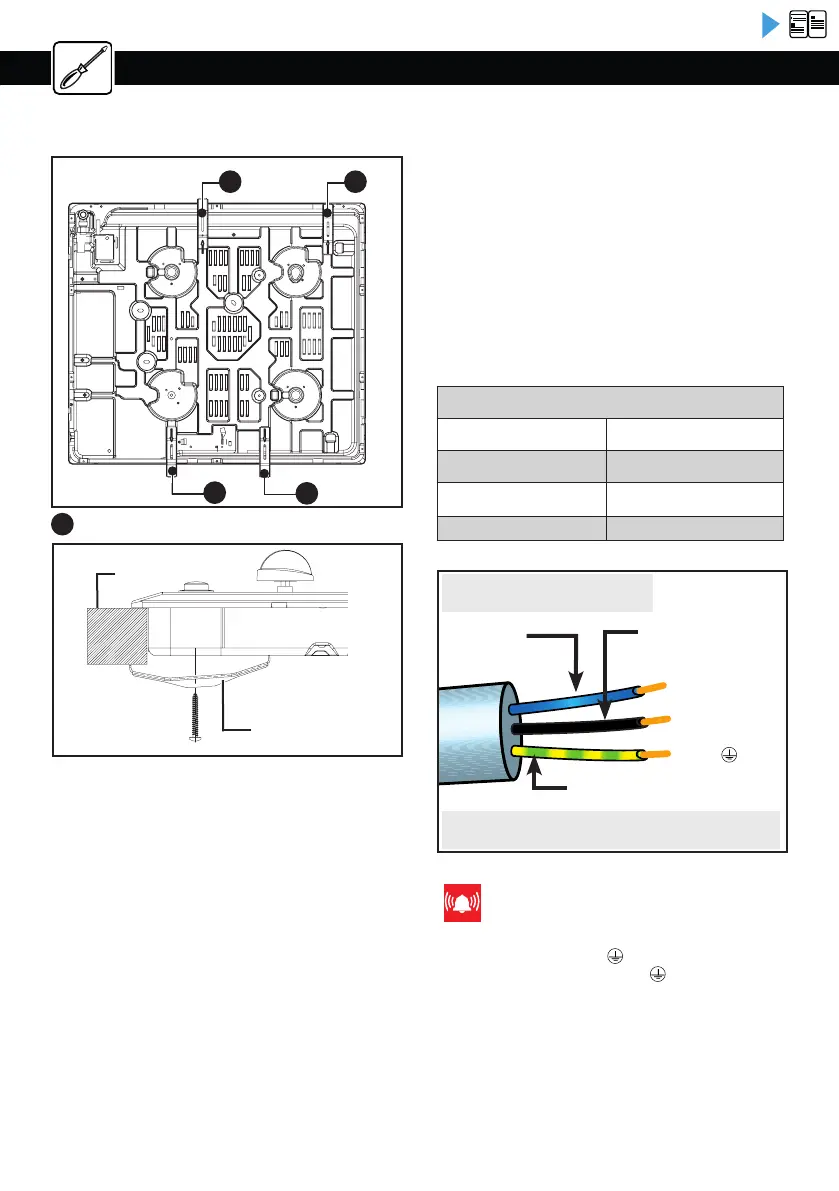

Fig. 01
Fig. 02
Pata de fijación
Vista por debajo
del cárter
Mueble
Su placa se suministra con un cordón de
alimentación (de tipo H05V2V2F - T90, sección
1 mm²) con 3 conductores (fase + tierra +
neutro) ref. SPV: 77X3767 (6470.1516) y debe
conectarse a la red 220-240 V~ monofásica por
medio de una toma de corriente fase + tierra +
neutro normalizada CEI 60083 o de un dispositivo
de corte omnipolar que tenga una distancia de
apertura de los contactos de al menos 3,5 mm.
El enchufe debe estar accesible después de
realizar la instalación.
A
Agujeros de fijación
Cable azul
Cable de tipo H05V2V2F
Cable negro,
marrón o rojo
Cable verde/amarillo
Conecte los cables en la instalación
respetando los colores.
Consejos de empotramiento Conexión eléctrica
Neutro (N)
Fase (L)
Tierra
sección del cable a utilizar
220-240 V~ - 50 Hz
Gas y mixto
Cable H05V2V2F -T90
3 conductores de los
cuales 1 para la tierra
Sección de los
conductores en mm²
1
Fusible 10 A
Atención
El hilo de protección (verde/amarillo) se conecta
al borne de tierra del aparato y debe
conectarse al borne de tierra de la instalación.
El fusible de la instalación debe ser de
10 amperios.
Si el cable de alimentación está dañado, debe ser
remplazado por un cable o un conjunto especial
disponible ante el fabricante o su Servicio de
postventa.
AA
A
A
INSTALACIÓNINSTALACIÓN
