Odsávání ven (volitelné)
Doporučujeme použít komínovou sadu
ATC-252X, která se prodává samostatně.
POZNÁMKA
1. V pevné části stěny vyvrtejte čtyři otvory s
průměrem 8 mm ve správné vodorovné
pozici podle vzdálenosti zavěšovacího
otvoru od středu na zadní části digestoře.
2. Vložte do vyvrtaných otvorů pro tělo
digestoře hmoždinky a částečně do nich
zašroubujte 2 nosné samořezné šrouby
ST4×30 mm tak, aby ze stěny 2 mm
vyčnívaly.
3. Demontujte pojistnou kovovou svorku v
horní části výstupu vzduchu.
4. Napojte na výstup vzduchu prodlužovací
trubku (není součástí).
5. Zavěste digestoř na nosné šrouby. Vložte
do jisticích otvorů samořezné šrouby
ST4×30 mm a zcela je zašroubujte, aby byla
digestoř dobře připevněna. Poznámka: Dva
jisticí průchody s průměrem 6 mm se
nacházejí na zadní části krytu.
6. Upevněte plochý držák za vnější komín.
7. Upevněte komíny na digestoř. Zvedněte
vrchní komín až ke stropu a pomocí šroubů
ho uchyťte k držáku

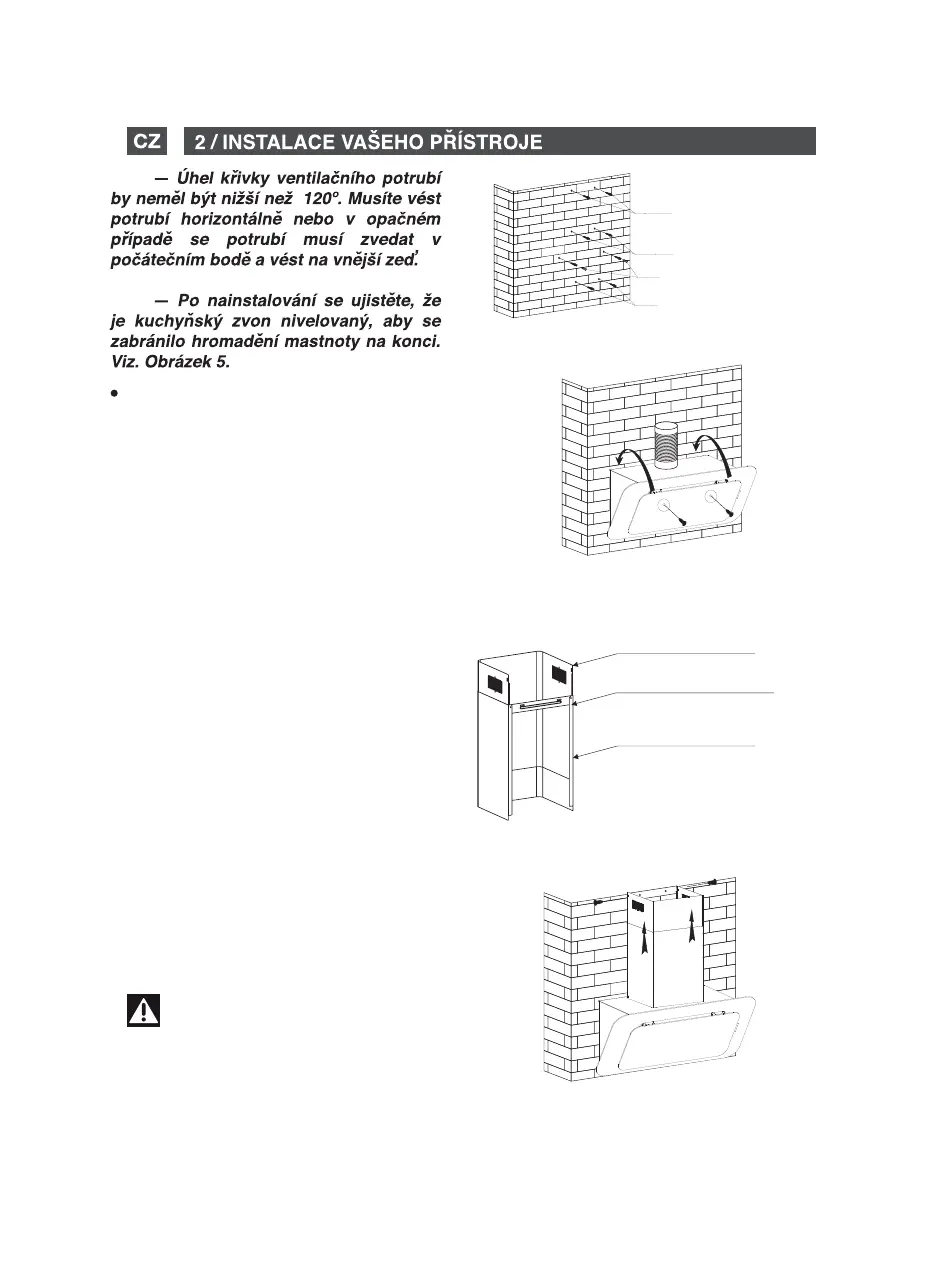

Obrázek 6
Obrázek 7
Obrázek 8
Obrázek 9
Vnitřní komín
Držák vnějšího komínu
Vnější komín
62
safety hole
hole for cooker hood
hole for outside chimney
hole for inside chimney
