Installation S19-270C, S19-270E, S19274C, S19274E
Bradley • 215-1326 Rev. V; ECN 15-05-042 10/5/2017

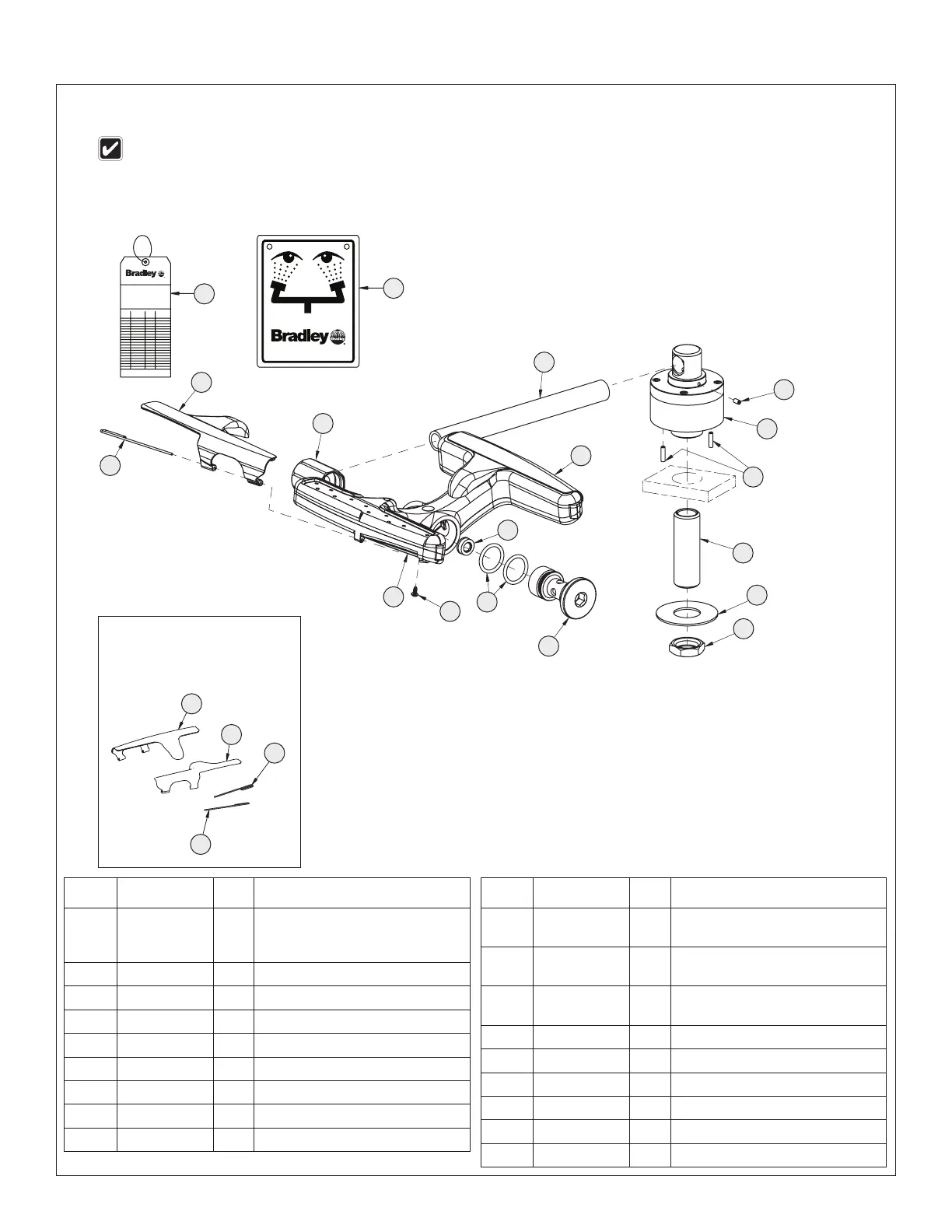

Armado de los componentes y lista de piezas — S19274E
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
bradleycorp.com
114-051
Paquete tapa protectora
lavaojos/rostro S45-2676
incluye art. 22, 24a y 24b
22
22
24a
24b
21
24a
24b
27
1
14
15
16
19
30
31
2
13
Mostrador
25
20
26
22
29
La versión que oscila hacia la derecha se muestra en la posición abierta.
Art. Pieza N° Ctd. Descripción
1 N/A 1 Válvula no disponible para servicio;
se debe reemplazar el accesorio
por completo.
2 160-473 2 Tornillo prisionero
13 160-474 2 Tornillo prisionero
14 113-514 1 Varilla tornillante ½" x 2½"
15 142-002CB 1
Arandela ⁷⁄₈" x 2"
16 110-115 1 Tuerca ½"-14 NPSM
19 113-1075 1
Tubo ³⁄₈" x 9" cromado latón rojo
20 171-005 1
Cuerpo ³⁄₈" NPT corto
21 S05-192 1 Lavador de ojos y rostro (incluye)
Art. Pieza N° Ctd. Descripción
22 En el kit de
mantenimiento
2 Pasador de pivote (juego de
repuesto)
24a En el kit de
mantenimiento
1 Tapa protectora (juego de repuesto)
24b En el kit de
mantenimient
1 Tapa protectora (juego de repuesto)
25 115-169 1 Tapa corto
26 125-157 2 Arosello
27 125-175 1 Control del flujo
29 160-500 1 Tornillo, Drenaje
30 114-051 1 Aviso de seguridad
31 204-421 1 Etiqueta de inspección
