33
Installation S19-270C, S19-270E, S19274C, S19274E
Bradley • 215-1326 Rev. V; ECN 15-05-042 10/5/2017

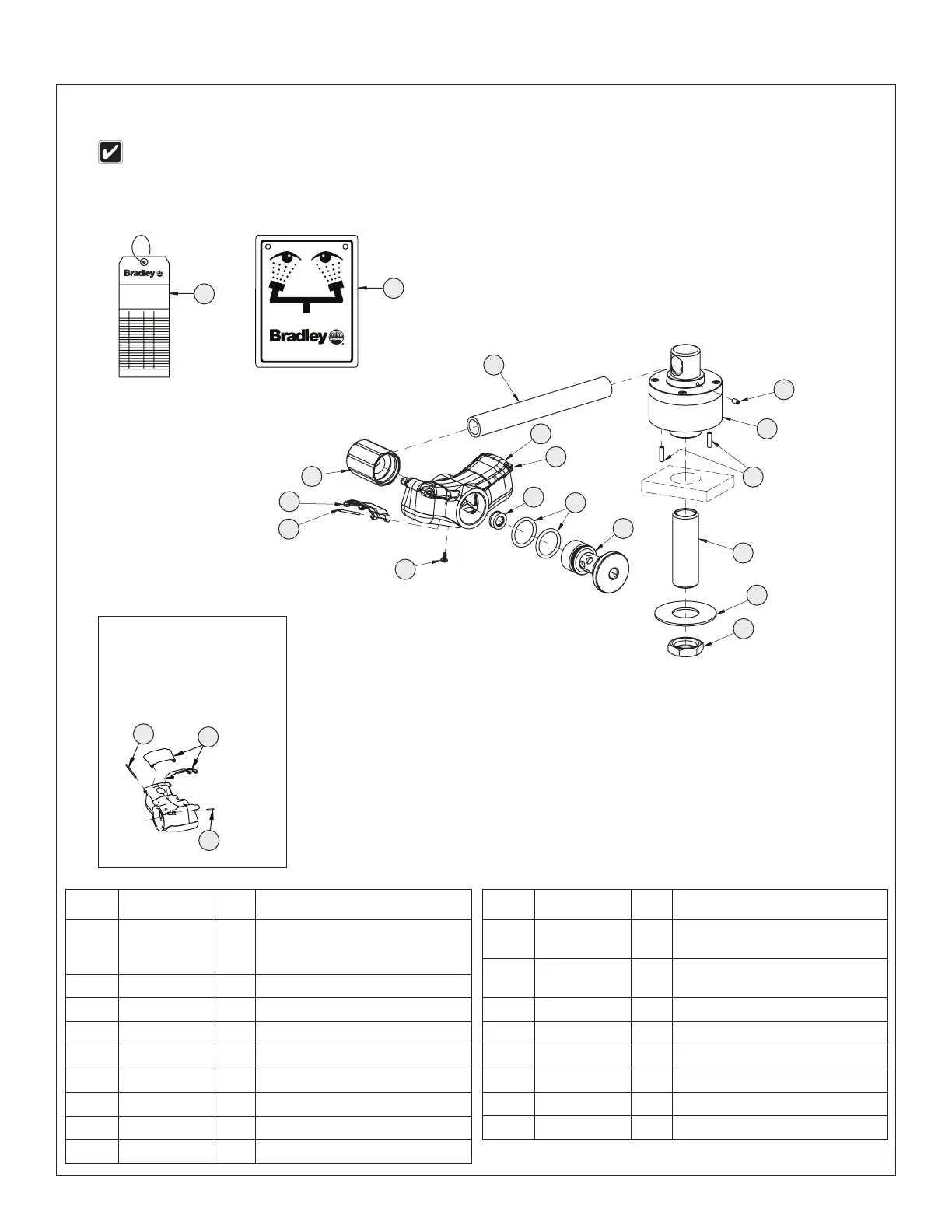

Armado de los componentes y lista de piezas — S19274C
La versión que oscila hacia la derecha se muestra en la posición abierta.
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
bradleycorp.com
114-051
1
14
15
16
19
21
23
30
31
2
13
Mostrador
25
20
26
27
22
23
Paquete tapa protectora
lavaojos S45-2675 incluye
art. 22 and 23
23
22
22
29
Art. Pieza N° Ctd. Descripción
1 N/A 1 Válvula no disponible para servicio;
se debe reemplazar el accesorio
por completo.ccesorio por completo.
2 160-473 2 Tornillo prisionero
13 160-474 2 Tornillo prisionero
14 113-514 1 Varilla tornillante ½" x 2½"
15 142-002CB 1
Arandela ⁷⁄₈" x 2"
16 110-115 1 Tuerca ½"-14 NPSM
19 113-1236 1
Tubo ³⁄₈" x 5½" cromado latón rojo
20 171-005 1
Cuerpo ³⁄₈" NPT corto
21 S05-190 1 Lavador de ojos (incluye)
Art. Pieza N° Ctd. Descripción
22 En el kit de
mantenimiento
2 Pasador de pivote (juego de
repuesto)
23 En el kit de
mantenimiento
2 Tapa protectora (juego de repuesto)
25 115-169 1 Tapa corto
26 125-157 2 Arosello
27 125-175 1 Control del flujo
29 160-500 1 Tornillo, Drenaje
30 114-051 1 Aviso de seguridad
31 204-421 1 Etiqueta de inspección
