S19-270C, S19-270E, S19274C, S19274E Installation
10/5/2017 Bradley • 215-1326 Rev. V; ECN 15-05-042

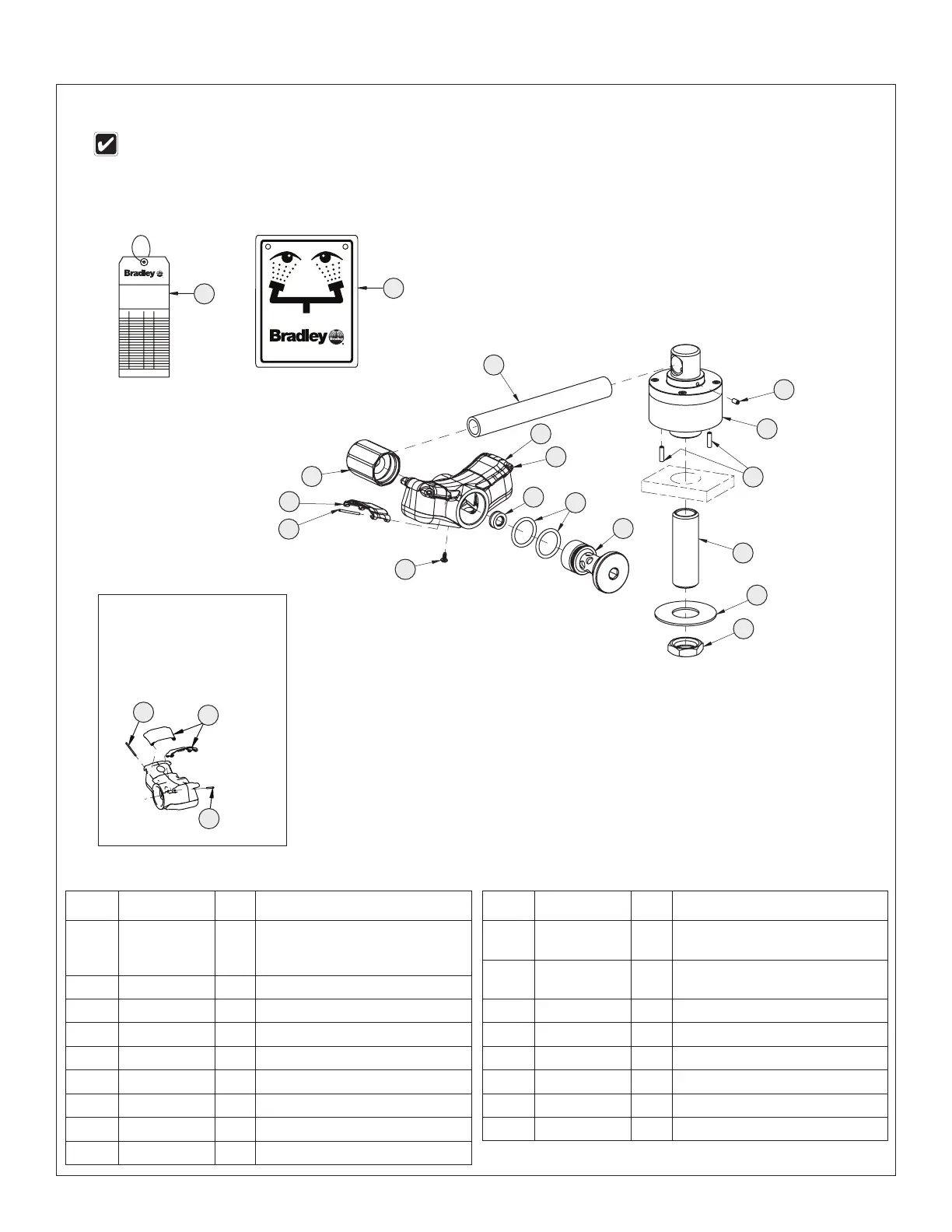

Assemblage des composantes et liste des pièces — S19274C
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
bradleycorp.com
114-051
1
14
15
16
19
21
23
30
31
2
13
Comptoir
25
20
26
27
22
23
Paquet couvertures à
bascule (douche oculaire)
S45-2675 comprend les
éléments 22 et 23
23
22
22
29
La version pivotante à droite est montrée en position « Ouverte ».
Piéce Réf. Qté Description
1 N/A 1 Le robinet n’est pas disponible
en tant que pièce de rechange;
l’appareil complet doit être changé.
2 160-473 2 Vis de reglage
13 160-474 2 Vis de reglage
14 113-514 1 Tige ½" x 2½"
15 142-002CB 1
Rondelle ⁷⁄₈" x 2"
16 110-115 1 Écrou ½"-14 NPSM
19 113-1236 1
Tuyau ³⁄₈" x 5½" laiton chromé rouge
20 171-005 1
Corps ³⁄₈" NPT court
21 S05-190 1 Douche oculaire (comprend)
Piéce Réf. Qté Description
22 dans la trousse
d’entretien
2 Axe de pivotement (kit de
remplacement)
23 dans la trousse
d’entretien
2 Couverture à bascule (kit de
remplacement)
25 115-169 1 Bouchon corto
26 125-157 2 Bague
27 125-175 1 Contrôle du débit
29 160-500 1 Vis, purge
30 114-051 1 Enseigne de sécurité
31 204-421 1 Etiquette d’inspection
