17
Installation S19-270C, S19-270E, S19274C, S19274E
Bradley • 215-1326 Rev. V; ECN 15-05-042 10/5/2017
Installation — Douche Oculaire

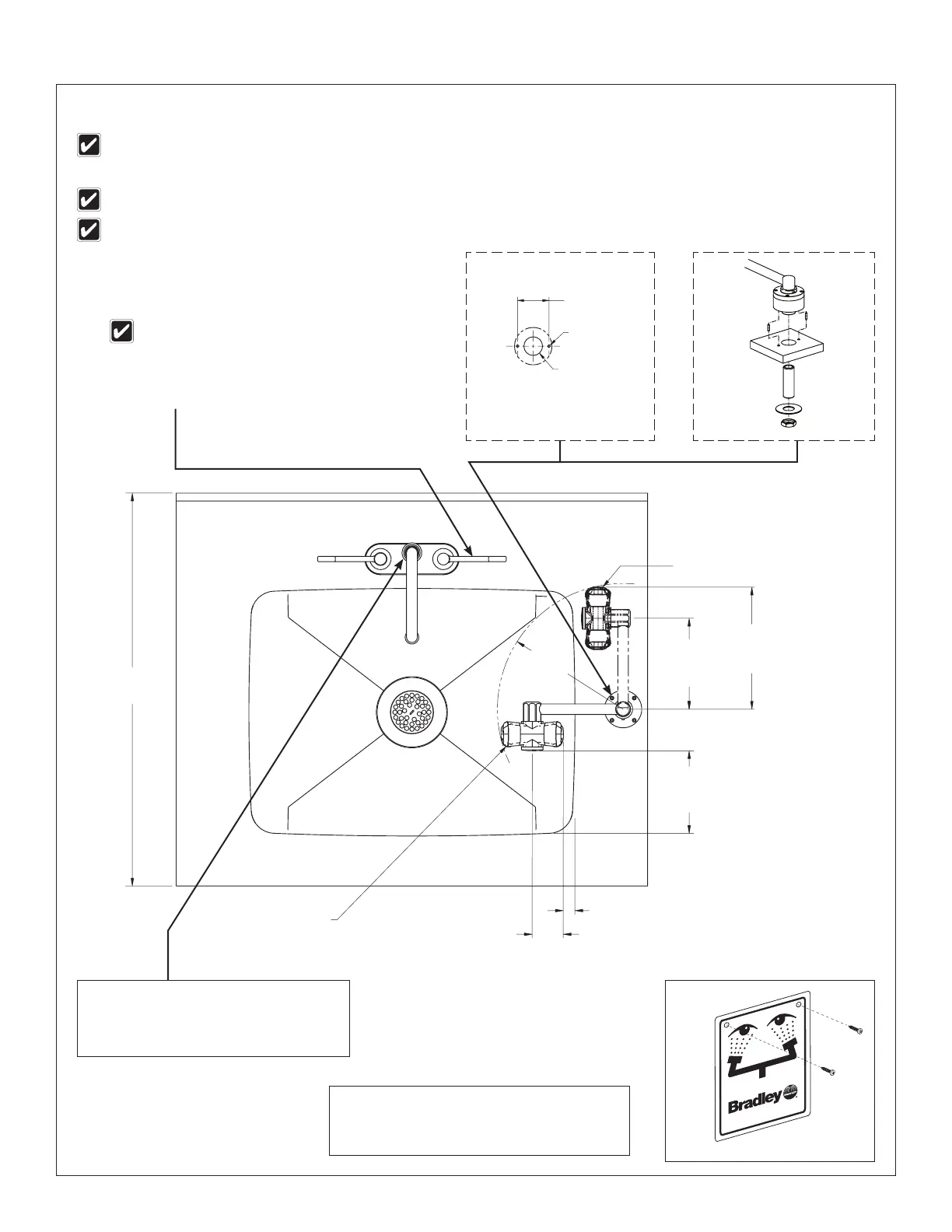

La douche oculaire Halo droite est montrée sur un exemple de comptoir de 25" (635 mm). Les autres unités sont similaires. Pour l’installation
d’une douche oculaire classique, voir les dimensions à la page 15 pour déterminer la position optimale de montage. Consulter les
pages19–20 pour un montage gaucher.
Les dimensions minimales nécessaires pour contenir les éclaboussures des unités Halo sont indiquées.
Mettez du produit d’étanchéité (non fourni) sur tous les filetages mâles. Le dessus des érogateurs de la douche oculaire doit être situé à une
taille minimum de 83cm (33 po) et à une hauteur maximum de 115 cm (45 po) du plancher et de 15 cm (6 po) de l'obstruction la plus proche.
25"
(635mm)
7¾"
(197mm)
Ref.
2"
(51mm)
Ref.
¾" (19mm)
Min.
Comptoir
B
P.O. BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL: 1-800-BRADLEY FAX: (262-251-5817)
http://www.bradleycorp.com
114-051
D
sur le
mur
Un boyau flexible fileté femelle ½"
NPT (fourni par l'installateur) peut
également être utilisé.
C
Ouvrir les arrivées d’eau lentement
pour libérer l’air et mettre le robinet
sous pression. Vérifier s'il y a des
fuites et si le débit d'eau est adéquat.
E
Le dégagement pour les poignées et le tube
montant du robinet et les dimensions
minimales pour contenir les éclaboussures
doivent être pris en compte lors du choix de
l’emplacement de pose.
5¾"
(146mm)
Ref.
2⁵⁄₈" (67mm)
Ref.
5¼"
(133mm)
Min.
Montré dans la position
de "Ouverte"
Montré dans la position de "ÉTEINT"
8"
(203mm)
Rayon
Dessin de montage (comptoir)
Percez (3) trous
A
2"
(51mm)
Ø ³⁄₁₆"
Ø 1¹⁄₈"
