Installation S19224
Bradley • 215-1686 Rev. S: ECO 23-05-001A 1/25/2024
1

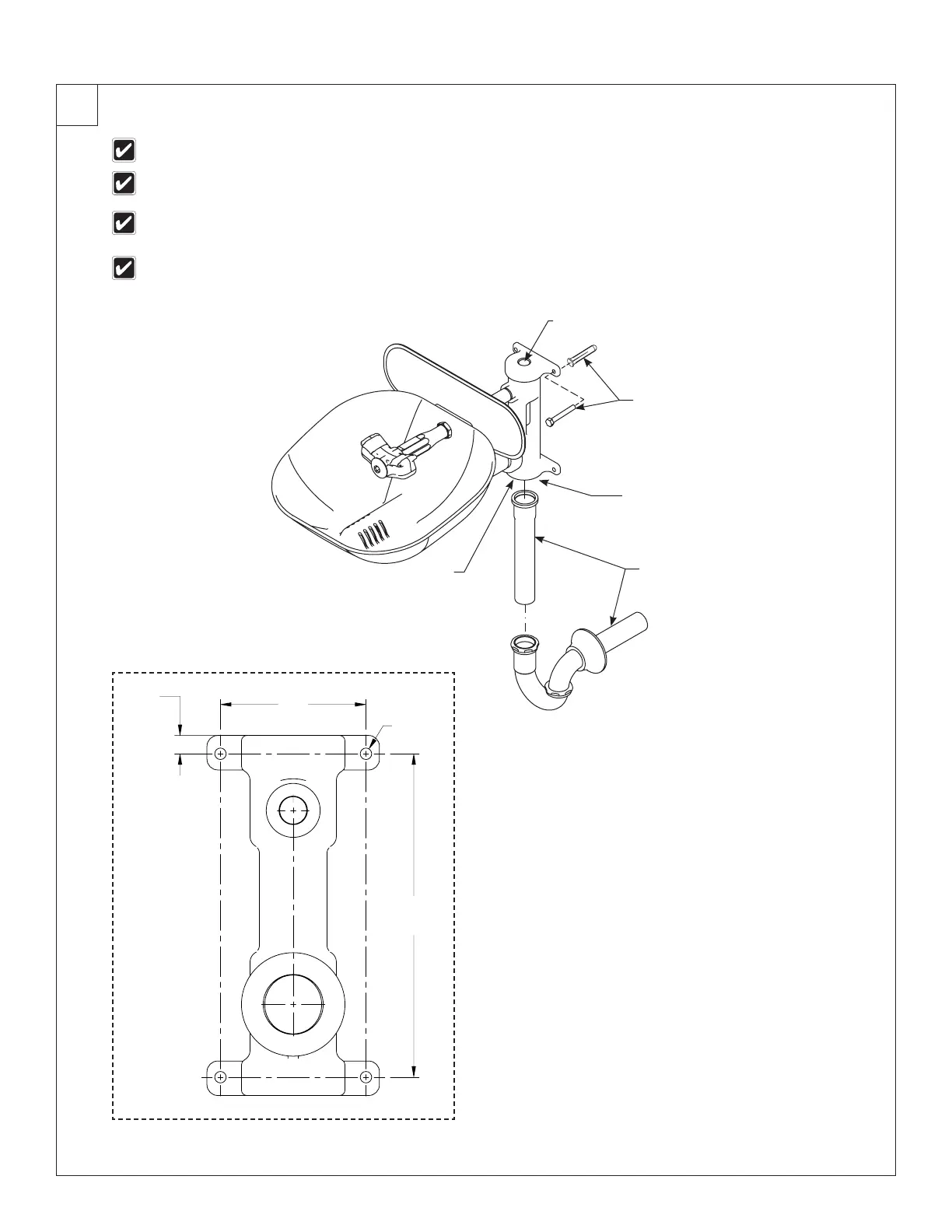

Montaje — Lavaojos
7½"
(191mm)
3 3⁄8"
(86mm)
Ø ¼"
7/16"
(11mm)
Se muestra una unidad lavaojos estándar. Las otras unidades son similares.
Usar una almohadilla de agarre alrededor de la tubería al apretar para evitar
estropearla.
Aplicar sellador de tubería a todas las juntas de tubería de rosca macho. No deje
que el sellador se derrame sobre el borde de los tubos.
BSPP = Estándar británico de roscas paralelas para tuberías (no disponible en los
Estados Unidos)
Salida de
drenado de
1¼" NPT
½" NPT debajo de la entrada de suministro o adaptador
½" BSPP cuando se especifique la opción
Drenado de
1¼" NPT
Pernos de ¼" (ctd. 4)
suministrados por el
instalador
1¼" NPT debajo de la entrada de
suministro o adaptador 1¼" BSPP
cuando se especifique la opción
