S19224 Installation
1/25/2024 Bradley • 215-1686 Rev. S: ECO 23-05-001A
S19-430EH Gicleur
Pédale Activation
Toutes les dimensions supposent un engagement de filetage standard. Les variations de
fabrication prévoient +/- 3,1 mm (
1
⁄8") par joint fileté. Pour trouver la tolérance d’une dimension,
ajouter le nombre de joints filetés entre une dimension et le multiplier par 3,1 mm (
1
⁄8").
S19224 montré avec récepteur en plastique

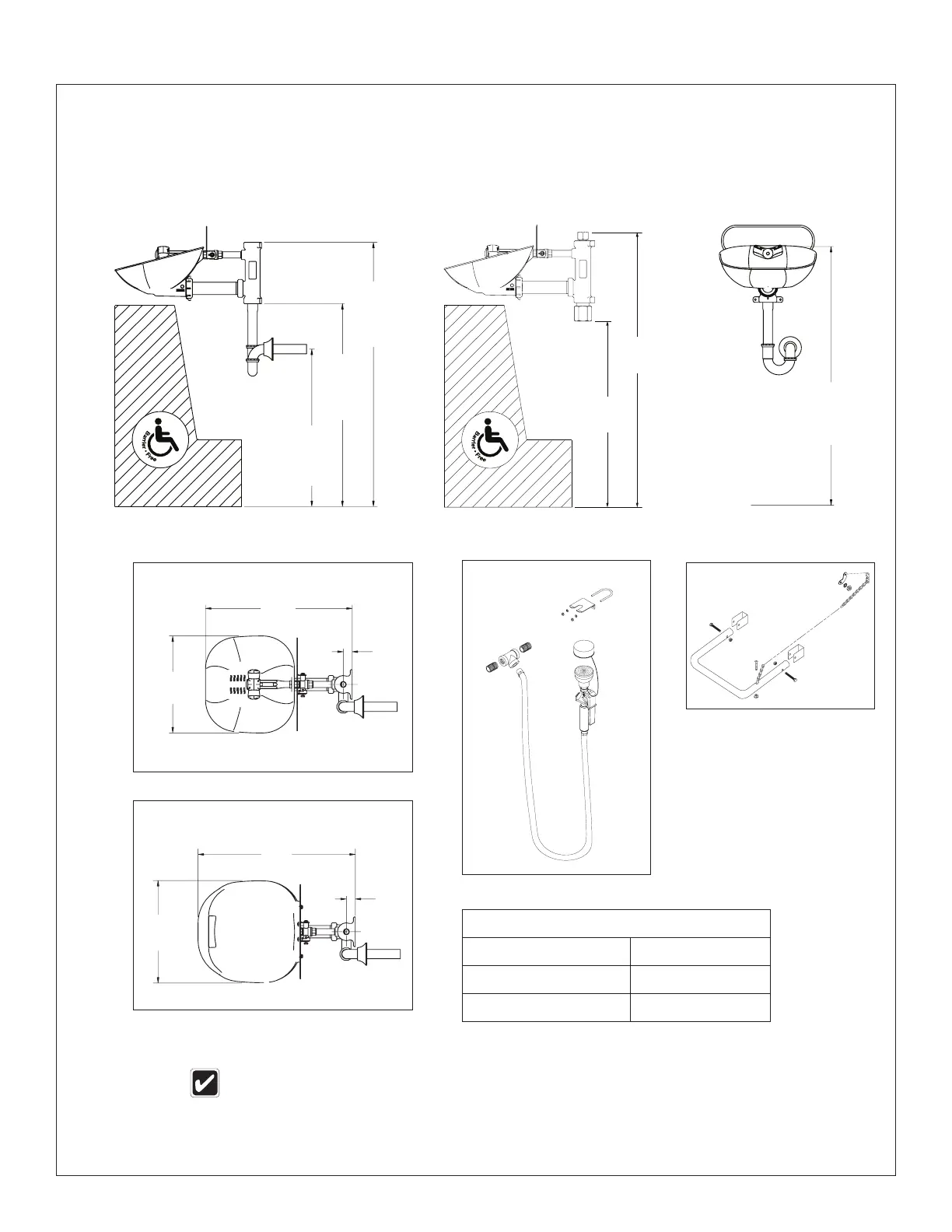

Dimensions
Couvercle anti-poussières
Récepteur
13"
(330mm)
35½"
(902mm)
du sol
13¼"
(337mm)
19
11
⁄16"
(470mm)
27¼"
(692mm)
du sol
21
1
⁄8"
(537mm)
du sol
1
3
⁄16"
(30mm)
1
3
⁄16"
(30mm)
21"
(533mm)
Débit d'eau
Douche oculaire 4–5¼ gpm
Douche oculaire/faciale 4–5¼ gpm
Douche pour le corps 2–8 gpm
34¾"
(883mm) to
floor
36 5/8"
(931mm)
24 3/4"
(630mm)
NPT Connections BSPP Connections
