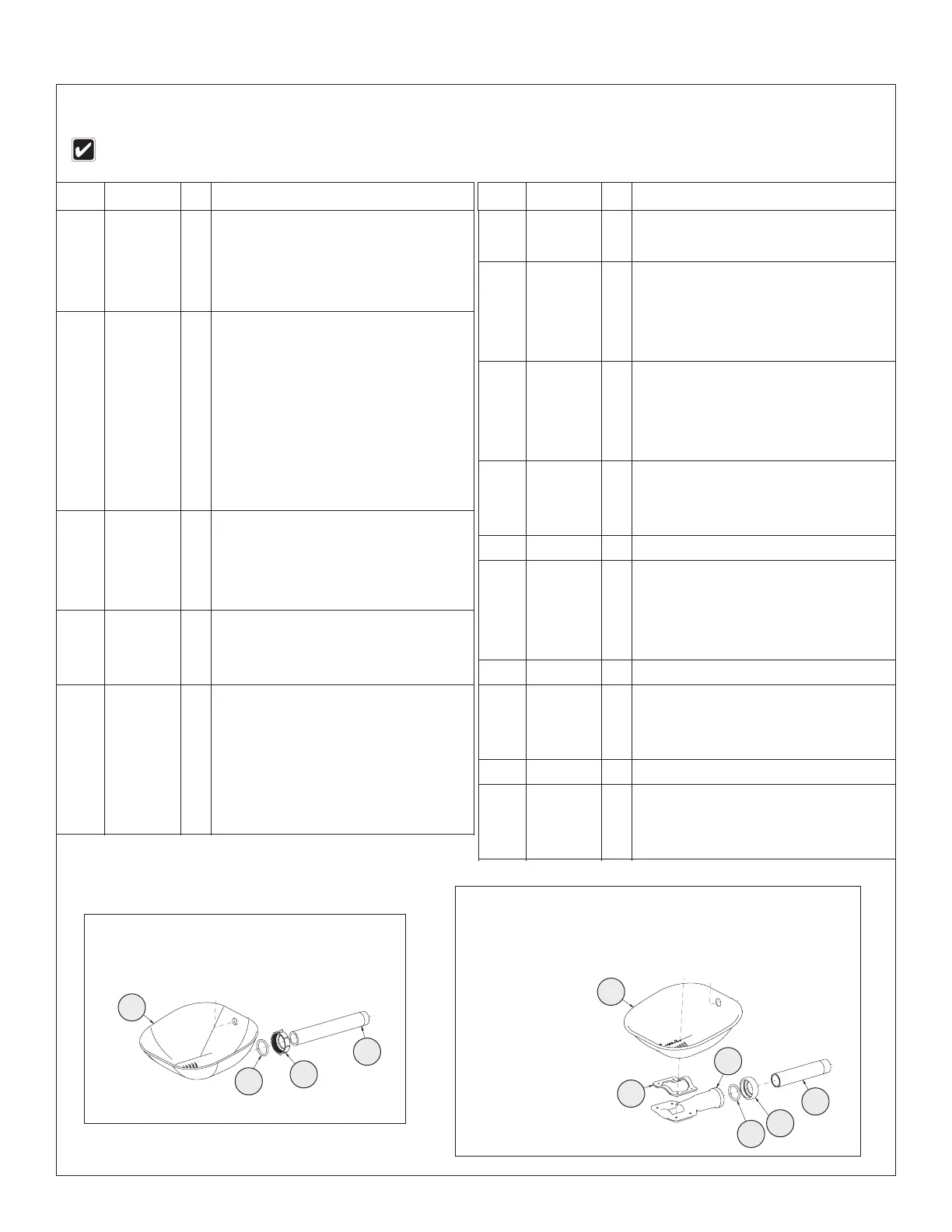

Installation S19214
Bradley • 215-1685 Rev. S: ECO 23-05-001A 1/25/2024
Art. Pieza No. Ctd. Descripción
Lista de piezas — Receptor y buje
1 111-096 1 Buje
1 111-097 1 Buje acero inox
1 111-103 1 Buje acero inox 316
1 111-098 1 Buje acero inox pulido
2a 113-006LQ 1 Tubería ½" x 3½"
2a 113-965 1 Tubería ½" x 3½" acero inox
2a 113-1211 1 Tubería ½" x 3½" acero inox 316
2a 113-596 1 Tubería ½" x 3½" cromado
2b 113-006LG 2 Tubería ½" x rosca exterior
2b 113-867 2 Tubería ½" x rosca exterior en acero inox
2b 113-1210 2 Tubería ½" x rosca exterior en acero inox 316
2b 113-006AW 2 Tubería ½" x rosca exterior cromado
3 169-1090 1 Transversal ½"
3 169-1091 1 Transversal ½" acero inox
3 169-1098 1 Transversal ½" acero inox 316
3 169-1097 1 Transversal ½" cromado
4 300-0393 2 Tápon ½" cromado
4 153-230 2 Tápon ½" acero inox
4 153-460 2 Tápon ½" acero inox 316
5 S27-327 1 Válvula ½" con tuerca
5 S27-328 1 Válvula ½" acero inox 316 con tuerca
5 S27-329 1 Válvula de protección contra congelamiento ½" con tuerca
5 S27-330 1 Válvula de protección contra quemaduras ½" con tuerca
5.1 110-215 1 Tuerca
5.1 110-248 1 Tuerca acero inox 316
10a 113-1202 1 Tubería 1¼" x 11" rosca extremo
10a 113-1203 1 Tub. 1¼" x 11" acero inox rosca extremo
10b 113-1204 1 Tubería 1¼" x 7" rosca extremo
10b 113-1205 1 Tubería 1¼" x 7" acero inox rosca extremo
10b 113-1206 1 Tub. 1¼" x 7" cromado rosca extremo
10b 113-1212 1 Tub. 1¼" x 7" acero inox 316 rosca extremo
10c 169-724 1 Tápon 1¼" pintado galvanizado
10c 269-251 1 Tápon 1¼" cromado
10c 269-238 1 Tápon 1¼" acero inox
10c 269-1402 1 Tápon 1¼" acero inox 316
11a 110-239 1 Tuerca, plástico
11b 110-240 1 Tuerca, acero inox
11b 110-242 1 Tuerca, acero inox 316
12 125-176 1 Arosello
13 111-099 1 Soporte Receptor aluminio
13 111-100 1 Soporte Receptor pintado aluminio
13 111-101 1 Soporte Receptor acero inox
13 111-102 1 Soporte Receptor acero inox 316
14 124-082 1 Junta
15a 187-320 1 Receptor plástico
15b S90-393 1 Receptor acero inox (incluye art. 14)
15b S90-394 1 Receptor acero inox 316 (incluye art. 14)
16 160-467 4 Tornillo
17 110-115a Tuerca ½" NPSM latón cromado (ctd. la req.)
17 110-238 Tuerca ½" NPSM acero inox (ctd. la req.)
17 110-241 Tuerca ½" NPSM acero inox 316 (ctd. la req.)
Art. Pieza No. Ctd. Descripción
Paquete receptor plástico S90-395 incluye art. 10a, 11a,
12, 15a
15a
10a
11a
12
Paquete receptor acero inox 300 Serie S90-391 incluye art. 10b, 11b,
12, 13, 14, 15b
Paquete receptor acero inox 316 Serie S90-392 incluye art. 10b, 11b,
12, 13, 14, 15b
14
13
15b
10b
11b
12
BSP = British Standard Pipe Thread (Estándar británico de roscas para tuberías) (No disponible en los Estados Unidos)
